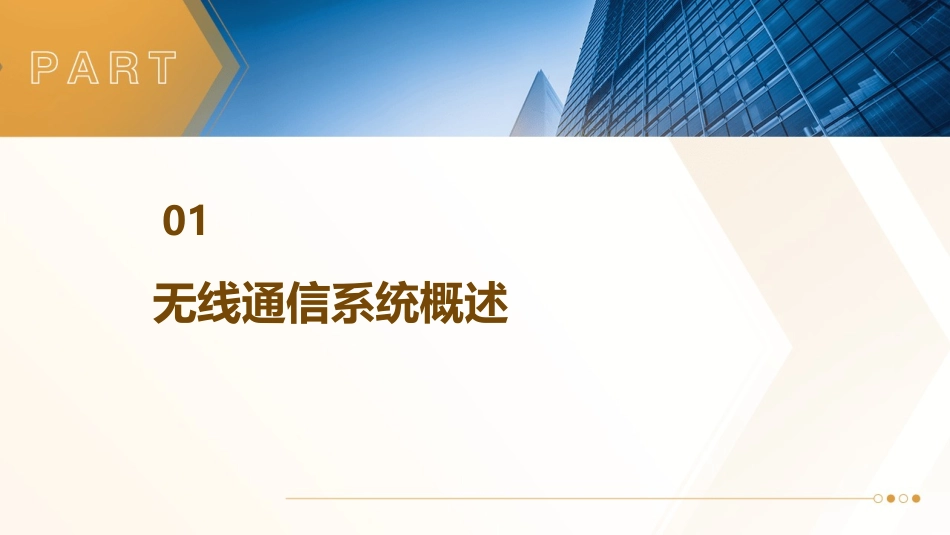

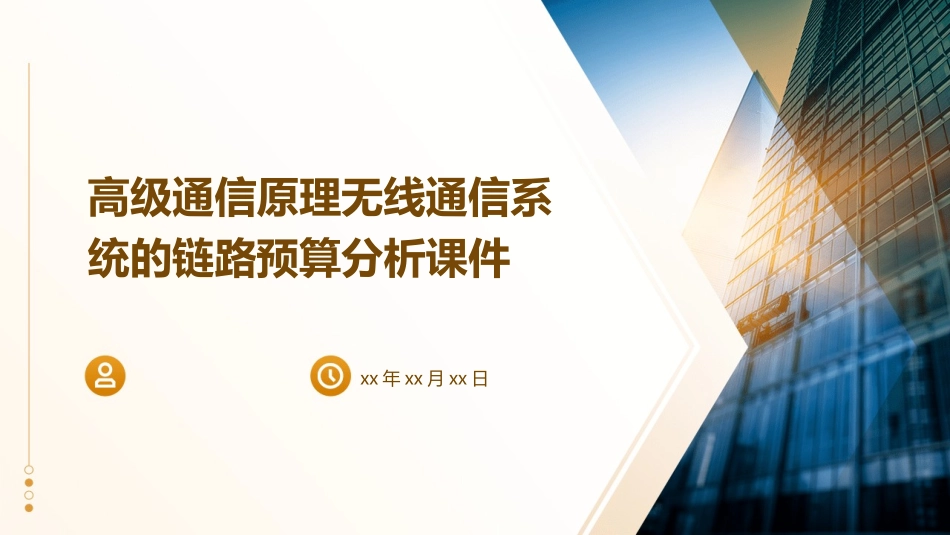

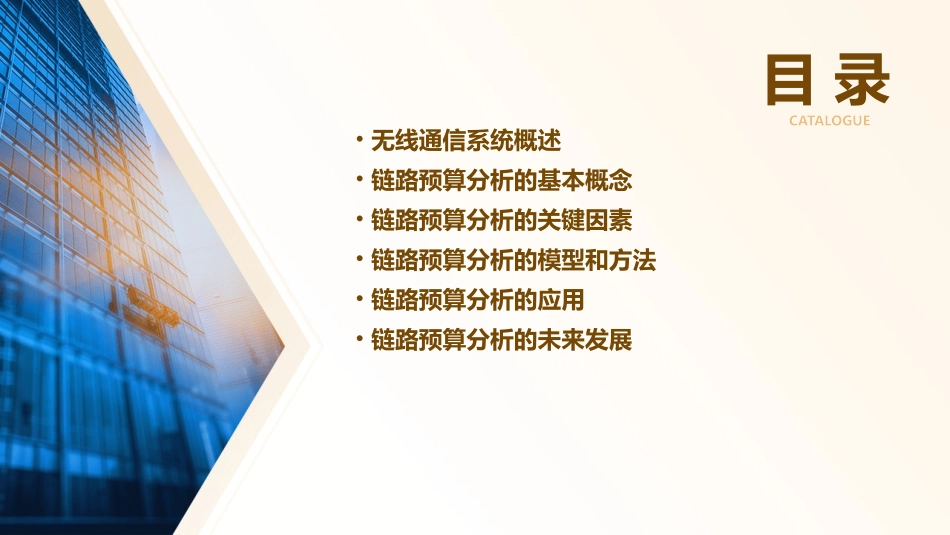

高级通信原理无线通信系统的链路预算分析课件xx年xx月xx日目录CATALOGUE•无线通信系统概述•链路预算分析的基本概念•链路预算分析的关键因素•链路预算分析的模型和方法•链路预算分析的应用•链路预算分析的未来发展01无线通信系统概述无线通信系统是通过无线电波传输信息的通信系统，包括移动通信、无线局域网（WLAN）、无线个域网（WPAN）等。无线通信系统由发送端、接收端和传输媒介组成，发送端负责将信息转换为电信号，接收端负责接收电信号并将其还原为原始信息。无线通信系统的基本原理是利用电磁波的传播特性，通过调制技术将信息加载到电磁波上，实现信息的传输。无线通信系统的基本概念信源是信息的来源，可以是话音、图像、数据等信息源。信宿是信息的接收者，可以是个人或组织。接收端负责接收信号并将其还原为原始信息，最终呈现给信宿。无线通信系统通常由信源、信道、信宿和发送端、接收端等部分组成。信道是传输信息的媒介，可以是无线电波、光波、声波等。发送端负责将信源的信息转换为适合传输的信号形式，并通过信道传输到接收端。010203040506无线通信系统的基本组成无线通信系统具有灵活性和移动性，不受线缆限制，可以随时随地通信。无线通信系统具有高速数据传输能力，可以传输语音、图像、视频等多种类型的信息。无线通信系统具有广泛的应用范围，可以覆盖大面积区域，实现大范围的信息传输。无线通信系统具有较低的建设和维护成本，相对于有线通信系统来说，可以节省大量的线缆和基础设施成本。无线通信系统的基本特点02链路预算分析的基本概念链路预算分析是对无线通信系统中信号传输质量进行评估的一种方法，通过对系统各环节的参数进行详细计算和分析，评估信号在传输过程中的衰减、干扰和失真等影响，从而确定系统的覆盖范围和传输质量。它涉及到对发射机、接收机、天线、传播环境和信号处理等各环节的参数进行综合考虑，以优化系统设计和性能。链路预算分析的定义链路预算分析的重要性链路预算分析是无线通信系统设计和优化中的关键环节，它有助于确定系统的覆盖范围、传输速率和可靠性等性能指标。通过链路预算分析，可以发现系统中的瓶颈和问题，为改进和优化系统提供依据，从而提高无线通信系统的性能和稳定性。确定信号源的发射功率和频谱特性。01链路预算分析的基本步骤计算发射机和接收机之间的传播损耗，包括路径损耗、阴影衰落和多径衰落等。02考虑信号在传输过程中的干扰和噪声影响。03计算接收机接收到的信号强度，并根据系统性能要求进行评估。04根据评估结果对系统参数进行调整和优化。0503链路预算分析的关键因素发射机的输出功率，直接影响信号的覆盖范围和接收质量。发射功率衡量单位频谱上传输的数据速率，影响系统容量和传输效率。频谱效率调制方式的选择影响信号的频谱效率和误码率性能。调制方式发射机参数传播损耗信号在传输过程中受到的损耗，与传输距离和环境因素有关。多径效应信号通过不同路径到达接收机产生的时延和相位变化。信道容量信道能够传输的最大数据速率，取决于信道特性和调制方式。信道参数接收机能够接收到的最小信号电平，影响接收距离和抗干扰能力。灵敏度接收机能够处理的信号强度的范围，影响接收机的性能。动态范围衡量接收机解码错误的数据的比率，影响数据传输的可靠性。误码率接收机参数障碍物建筑物、树木等障碍物对信号传播的影响，影响信号覆盖范围和传输质量。干扰其他无线通信系统、电磁干扰等对目标信号的影响，降低通信质量。气候条件雨、雾、雪等气候条件对无线信号传播的影响，可能导致信号衰减和失真。环境因素03020104链路预算分析的模型和方法自由空间传播模型适用于无线信号在自由空间中的传播，其假设信号在传播过程中不会遇到任何障碍物或吸收。自由空间传播模型的路径损耗公式为：L(d)=L(d0)+10*n*log10(d/d0)，其中L(d)表示距离d处的路径损耗，L(d0)表示距离参考点d0处的路径损耗，n是路径损耗指数，d是发射机与接收机之间的距离。自由空间传播模型对数距离路径损耗模型适用于城市和密集城区等复杂环境下的无线信号传播。对数距离路径损耗模型的路径损耗公式为：L(d)=L(d0)+10*n*...
