滚压成形机械课件VIP免费

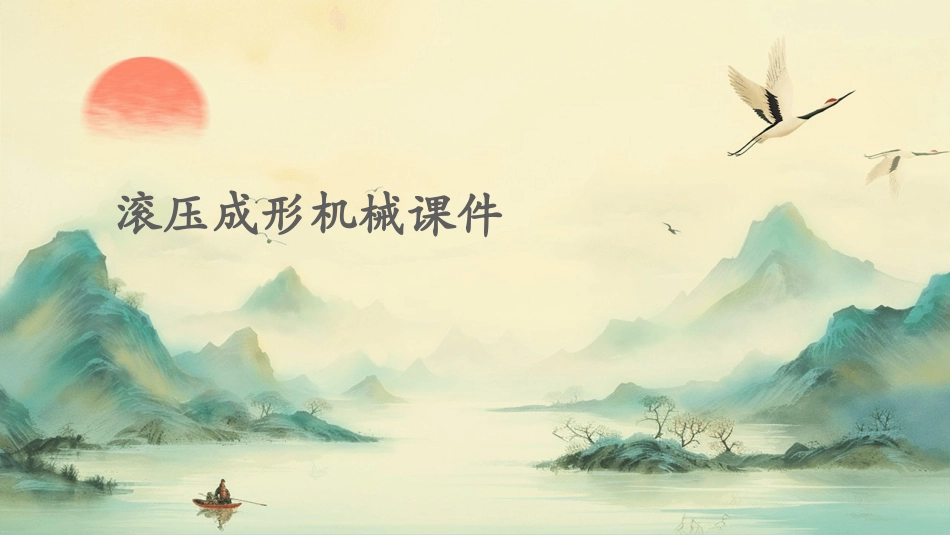

滚压成形机械课件_第1页
1/23

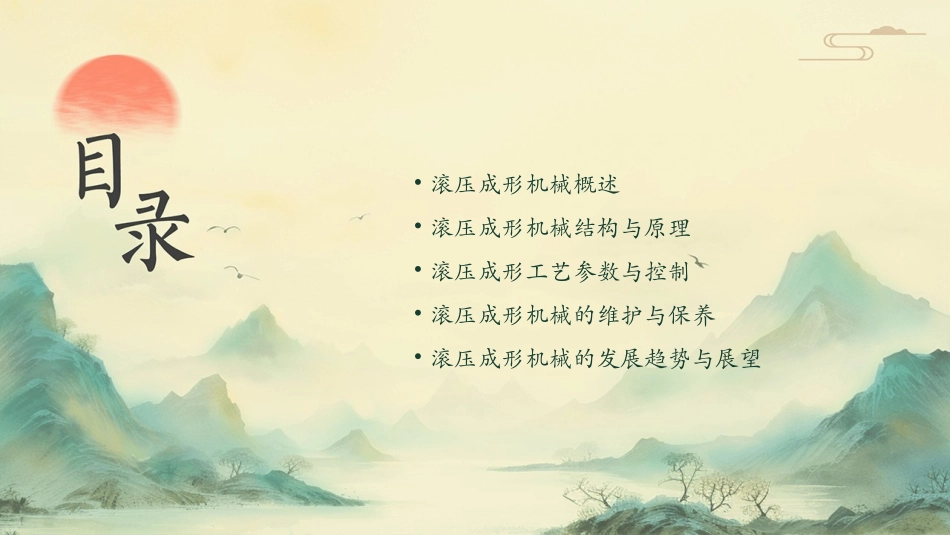

滚压成形机械课件_第2页
2/23

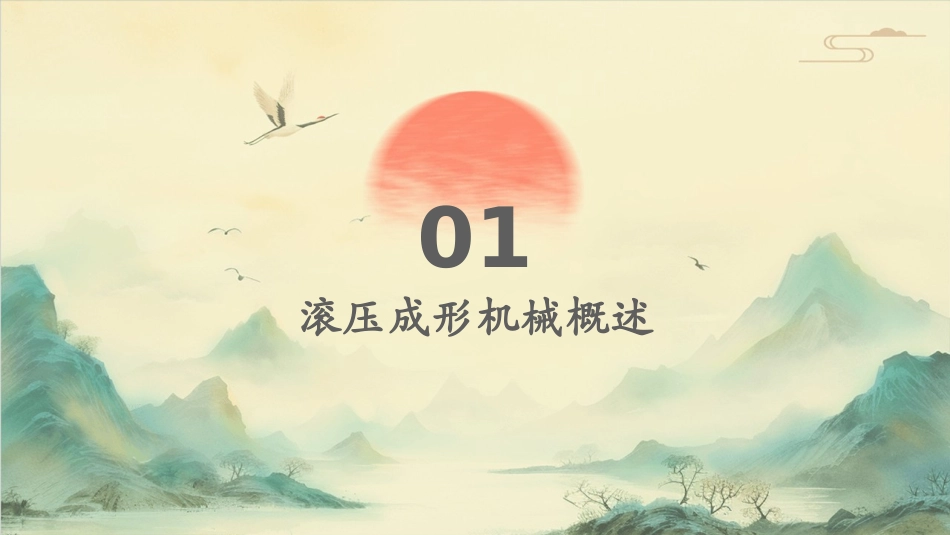

滚压成形机械课件_第3页
3/23
滚压成形机械课件•滚压成形机械概述•滚压成形机械结构与原理•滚压成形工艺参数与控制•滚压成形机械的维护与保养•滚压成形机械的发展趋势与展望滚压成形机械概述01滚压成形工艺是一种金属加工方法,利用两个具有凹凸形状的滚轮,在一定压力下对金属坯料进行滚压,使其发生形状变化,从而获得所需的零件形状和尺寸。滚压成形工艺具有加工精度高、表面质量好、生产效率高等特点,被广泛应用于各种金属制品的生产中,如汽车零部件、家用电器零部件、精密仪器零件等。滚压成形工艺的定义与特点根据滚压成形过程中两个滚轮的相对运动方向,滚压成形工艺可以分为纵滚压和横滚压两种。横滚压是将坯料在两个相交滚轮之间进行滚动,使坯料在宽度方向上发生压缩变形,适用于扁平形坯料的加工。纵滚压是将坯料在两个平行滚轮之间进行滚动,使坯料在长度方向上发生压缩变形,适用于长条形坯料的加工。两种滚压成形方式各有特点,应根据具体零件的形状和尺寸要求选择合适的滚压成形方式。滚压成形工艺的分类与比较0102滚压成形工艺的应用范围滚压成形工艺广泛应用于汽车制造、机械制造、电子工业、航空航天等领域,为提高产品质量和生产效率做出了重要贡献。滚压成形工艺适用于各种金属材料,如钢材、铝材、铜材等,以及非金属材料,如塑料、橡胶等。滚压成形机械结构与原理02主机模具液压系统冷却系统滚压成形机械的结构组成01020304滚压成形机械的主要设备,包括机身、传动系统、控制系统等。用于确定被加工金属的形状和尺寸,由上下两块模具组成。提供动力,驱动活塞对金属进行滚压。对模具和金属进行冷却,防止过热。首先将金属板材放置在模具的上下面之间。金属板材液压活塞驱动活塞运动,将金属板材压入模具型腔内。液压活塞模具转动一定角度,使金属板材逐渐形成所需的形状。模具转动经过多次反复滚压和转动,最终得到所需形状和尺寸的成形件。成形件滚压成形机械的工作原理液压系统包括液压泵、液压缸、液压管道等,提供动力。模具由上下两块模具组成,根据产品形状和尺寸设计制造。控制系统用于控制液压系统和传动系统的运行,实现自动化控制。机身滚压成形机械的主体结构,要求具有足够的刚度和稳定性。传动系统包括电机、减速器、传动轴等,用于驱动机身和模具的运动。滚压成形机械的主要零部件滚压成形工艺参数与控制03模具间隙是影响滚压成形工艺质量的重要因素,需要根据产品要求和材料性质选择合适的模具间隙。模具间隙滚压速度滚压次数滚压速度对工艺过程的稳定性、生产效率和产品质量都有影响,需根据实际情况进行选择。滚压次数是决定产品形状和尺寸精度的重要参数,需要根据产品要求和工艺条件进行确定。030201滚压成形工艺的参数选择在滚压成形过程中,需要对模具进行精细调整,以确保产品形状和尺寸的精度。模具调整需要控制滚压速度以保持工艺过程的稳定性,避免出现产品质量问题。滚压速度控制需要合理使用润滑剂和冷却液,以降低摩擦、减少模具磨损和确保产品质量。润滑冷却滚压成形工艺的过程控制通过控制模具间隙、调整模具结构和优化工艺参数等措施,提高产品的尺寸精度。尺寸精度控制通过优化滚压路径、调整模具形状和加强模具刚度等措施,提高产品的形状精度。形状精度控制通过选用合适的润滑剂、优化模具结构和加强模具加工精度等措施,改善产品的表面质量。表面质量改善滚压成形工艺的质量控制滚压成形机械的维护与保养04清洁维护每日操作后应对设备进行清洁,避免残留物对设备造成腐蚀。每日检查每日操作前应检查设备的各个部件是否正常,如有问题及时报修。润滑保养每日应按规定对设备的滑动部位进行润滑,减少磨损。滚压成形机械的日常维护每月应对设备的易损件进行检查和更换,保证设备正常运转。月度保养每季度应对设备的传动部位进行检查和润滑,保证设备的传动精度。季度保养每年应对设备进行全面的检查和维修,保证设备的稳定性和安全性。年度保养滚压成形机械的定期保养维修记录每次维修应做好记录,包括维修时间、维修内容、维修人员等,以便于追踪和管理。备件储备应储备一些常用备件,以便在设备出现故障时能够及时更换,减少停机时间。故障诊断...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

滚压成形机械课件
