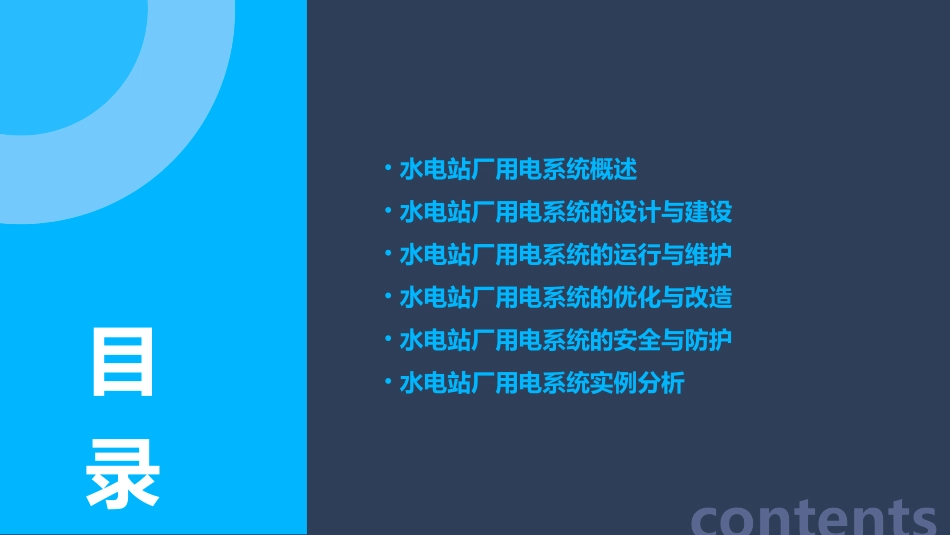

水电站厂用电讲义课件•水电站厂用电系统概述•水电站厂用电系统的设计与建设•水电站厂用电系统的运行与维护•水电站厂用电系统的优化与改造•水电站厂用电系统的安全与防护•水电站厂用电系统实例分析contents目录01水电站厂用电系统概述水电站厂用电系统是指为水电站内各种设备提供电力供应的系统,包括发电机、电动机、变压器、断路器、电缆等组成部分。定义水电站厂用电系统具有高可靠性、稳定性、安全性和经济性等特点,以保证水电站的正常生产和运行。特点定义与特点负载包括水轮机控制系统、水泵、风机等各种生产设备。控制系统包括各种保护装置、断路器、监控系统等,用于控制和保护厂用电系统的安全运行。变压器将发电机输出的电压升高或降低,以满足设备需求。电源主要由水轮发电机组提供电力,同时配备柴油发电机等备用电源。配电盘由开关柜、母线、电缆等组成,用于电能分配和输送。水电站厂用电系统的组成03确保员工安全厂用电系统的稳定运行避免了因停电或其他故障导致的人员伤亡或设备损坏,保障了员工的安全。01保证水电站生产设备的正常运行厂用电系统为水电站的各种设备提供电力支持,保障了水电站的稳定生产和运行。02提高水电站的经济效益合理规划和设计厂用电系统可以降低电能损耗和运行成本,提高水电站的经济效益。水电站厂用电系统的重要性02水电站厂用电系统的设计与建设厂用电系统设计应符合国家及电力行业相关标准,确保系统的可靠性、安全性和效率。符合国家及行业标准设计时应充分考虑厂内用电负荷的需求,包括各种设备功率、电流、电压等参数,以满足正常运行和事故情况下的用电需求。考虑负荷需求厂用电系统设计应注重优化系统布局,减少系统复杂度,提高运行效率。优化系统布局设计原则与标准首先需要进行项目规划,明确建设规模、投资预算、建设周期等,然后进行项目立项审批。项目规划与立项在设备安装完成后,进行系统调试和验收,确保系统正常运行和符合设计要求。调试与验收根据项目规划和立项,进行厂用电系统的初步设计,包括系统布局、设备选型、控制系统设计等。初步设计根据初步设计,进行详细的施工图设计,包括电气图纸、控制图纸等。施工图设计根据施工图,进行设备采购和安装,确保设备质量和安装质量。设备采购与安装0201030405建设流程与规范设备功率匹配设备可靠性设备兼容性设备可维护性设备选型与配置01020304根据用电负荷需求,选择合适的设备功率,避免浪费和过载。选用可靠的设备,减少故障率,提高系统的稳定性。设备应与系统兼容,避免不匹配导致的问题。设备应易于维护和更换,降低运行成本。03水电站厂用电系统的运行与维护根据水电站实际情况,制定厂用电系统的运行规程,包括运行方式、操作程序、负荷分配等。制定运行规程巡视检查运行监控定期对厂用电系统进行巡视检查,及时发现异常情况,确保系统正常运行。通过监控系统对厂用电系统的运行状态进行实时监控,做好数据记录和分析,及时调整运行参数。030201运行管理对厂用电系统设备进行定期检查,发现设备缺陷或隐患及时处理。定期检查根据设备特点和运行经验,制定预防性维护计划,定期进行维护和保养。预防性维护对故障设备进行维修,修复损坏的部件或更换元件,确保设备正常运行。设备维修设备维护当厂用电系统发生故障时,迅速诊断故障原因,确定故障部位。故障诊断在故障诊断明确后,采取紧急措施,如断开电源、停机等,以避免事故扩大。紧急措施根据故障诊断结果,修复损坏的部件或线路,恢复设备正常运行。修复故障针对故障原因,采取预防措施,加强设备巡视和检查,避免类似故障再次发生。预防措施故障处理04水电站厂用电系统的优化与改造对水电站厂用电系统的总能耗进行统计,包括电能消耗、变压器损耗、线路损耗等。厂用电消耗统计对水电站厂用电系统的能耗分布进行分析,找出能耗较高的设备和环节。能耗分布分析对水电站厂用电系统的能耗趋势进行分析,找出能耗变化的原因和规律。能耗趋势分析能耗分析根据水电站的实际运行情况,制定合理的运行方案,降低厂用电系统的能耗。优化运行方式更换节能型变压器、电动机等设备,减少设备本身的能耗。更新设...
