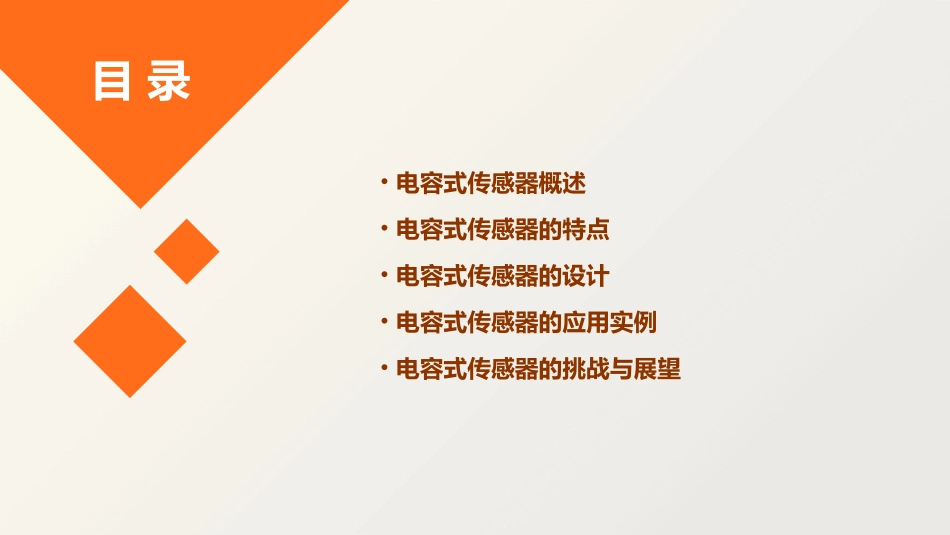

电容式传感器重点课件目录•电容式传感器概述•电容式传感器的特点•电容式传感器的设计•电容式传感器的应用实例•电容式传感器的挑战与展望01电容式传感器概述定义电容式传感器是一种基于电容原理的传感器，通过测量电容器极板间距离的变化来检测物理量（如位移、压力等）的变化。工作原理当被测物理量发生变化时，电容器极板间的距离、面积或介电常数会发生变化，从而引起电容量的变化，通过测量电容量的变化即可获得被测物理量的变化。定义与工作原理类型根据测量原理和应用领域的不同，电容式传感器有多种类型，如变极距型、变面积型、变介电常数型等。分类根据输出信号的类型，电容式传感器可分为模拟式和数字式两类。模拟式电容传感器的输出信号是连续变化的模拟量，而数字式电容传感器的输出信号是离散的数字量。类型与分类ABDC压力测量电容式传感器在压力测量领域应用广泛，可用于测量气体、液体和蒸汽的压力。位移测量电容式传感器也可用于测量物体的位移变化，如测量机械臂的移动距离等。液位测量在液位测量领域，电容式传感器可用于监测液体储罐中的液位高度。振动监测通过安装在机器或结构物上的电容式传感器，可监测其振动情况，从而评估机器或结构物的运行状态。应用领域02电容式传感器的特点电容式传感器具有高灵敏度，能够检测微小的电容变化，从而实现精确的测量。总结词由于电容式传感器的灵敏度高，它能够检测到微小的电容变化，从而实现精确的测量。这种特性使得电容式传感器在许多领域中具有广泛的应用，如压力、位移、液位、湿度等测量。详细描述高灵敏度温度稳定性总结词电容式传感器具有良好的温度稳定性，能够在不同温度环境下保持稳定的性能。详细描述电容式传感器的温度稳定性较好，受温度影响较小。这使得电容式传感器在温度变化较大的环境中能够保持稳定的性能，提高了测量的准确性和可靠性。电容式传感器具有快速的动态响应特性，能够快速地响应被测量的变化。总结词由于电容式传感器的结构简单、质量轻、响应速度快，因此它能够快速地响应被测量的变化。这种特性使得电容式传感器在动态测量中具有广泛的应用，如振动、速度等测量。详细描述动态响应特性总结词电容式传感器的结构简单，易于制造，降低了生产成本。详细描述电容式传感器的结构相对简单，没有复杂的机械运动部件，因此制造过程相对简单，易于实现批量生产。这降低了生产成本，使得电容式传感器在市场上更具竞争力。结构简单，易于制造03电容式传感器的设计010203电极材料选择选择导电性好、稳定性高、耐腐蚀的电极材料，如金、银、铜等。电极形状与尺寸根据应用需求，设计不同形状和尺寸的电极，以满足对测量范围、灵敏度等的要求。电极间距调整合理调整电极间距，以获得最佳的电容变化量，从而提高传感器的灵敏度和线性度。电极设计选择高绝缘性能的介质材料，如聚乙烯、聚四氟乙烯等，以减小漏电流和电场干扰。绝缘材料介质厚度介质温度特性根据传感器的工作原理和性能要求，选择合适的介质厚度，以确保传感器的稳定性和可靠性。考虑介质材料的温度特性，以确保传感器在宽温范围内具有良好的稳定性和可靠性。030201介质选择设计适当的放大器和滤波器，对传感器输出信号进行放大和滤波，以提高信号质量和信噪比。信号放大与滤波将传感器输出的模拟信号转换为数字信号，以便于后续的数据处理和控制。信号转换采取有效的抗干扰措施，如电磁屏蔽、接地等，以减小外部干扰对传感器信号的影响。抗干扰设计信号处理电路设计封装与防护设计封装材料选择选择合适的封装材料，如陶瓷、金属、塑料等，以满足传感器的工作环境和性能要求。密封与防水设计根据应用需求，对传感器进行密封和防水设计，以确保传感器在恶劣环境下能够正常工作。安装方式与接口设计合理的安装方式和接口，以便于将传感器集成到各种设备和系统中。04电容式传感器的应用实例压力传感器1.A1.B1.D1.C压力传感器是一种常用的电容式传感器，它利用电容原理来检测压力变化，并将其转换为电信号输出。压力传感器广泛应用于工业自动化、航空航天、汽车、医疗等领域，用于监测气瓶压力、气瓶安全监控、气瓶压力报警等。压力传感...
