液压传动液压缸课件VIP免费

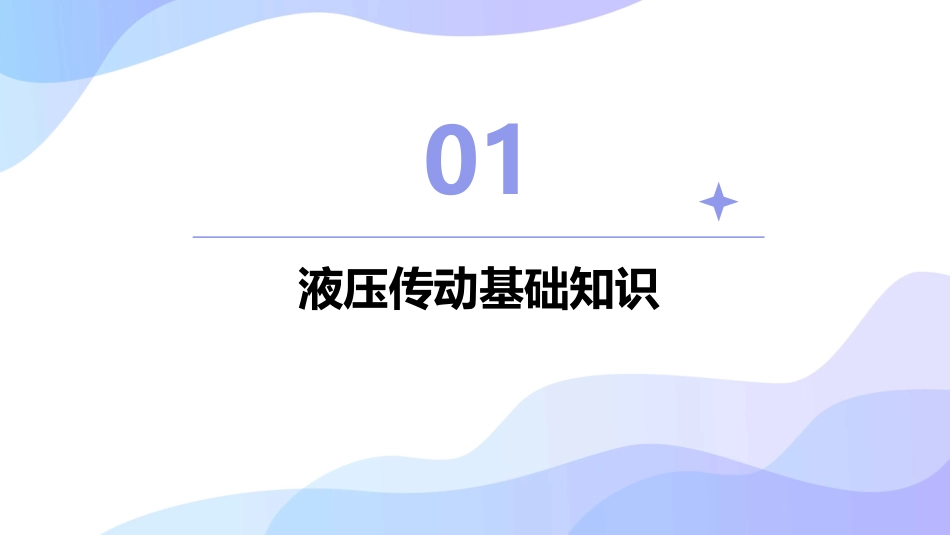

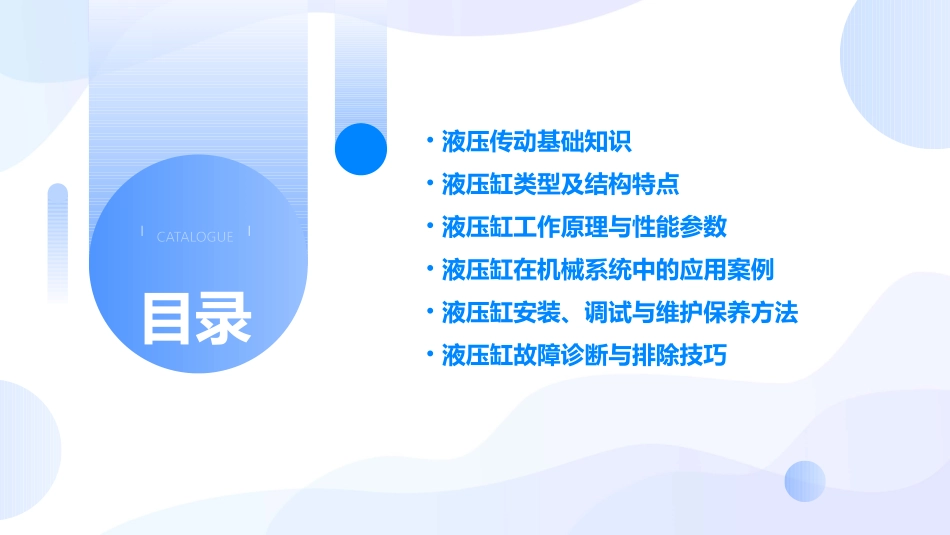

液压传动液压缸课件CATALOGUE目录•液压传动基础知识•液压缸类型及结构特点•液压缸工作原理与性能参数•液压缸在机械系统中的应用案例•液压缸安装、调试与维护保养方法•液压缸故障诊断与排除技巧01液压传动基础知识液压传动是以液体为工作介质，利用液体的压力能来传递动力和运动的一种传动方式。定义液压传动的基本原理是帕斯卡定律，即在一个密闭的液体系统中，加在液体上的压强能够大小不变地向各个方向传递。通过液压泵将原动机的机械能转换为液体的压力能，然后通过液压缸或液压马达将液体的压力能转换为机械能，从而驱动负载运动。原理液压传动定义与原理将原动机的机械能转换为液体的压力能，是液压系统的动力元件。液压泵将液体的压力能转换为机械能，是液压系统的执行元件。液压缸和液压马达包括方向控制阀、压力控制阀和流量控制阀等，用于控制和调节液压系统中液体的压力、流量和方向。控制元件包括油箱、滤油器、油管和管接头等，用于储存、过滤和输送液体，保证液压系统的正常工作。辅助元件液压传动系统组成液压传动具有功率密度大、结构紧凑、重量轻、惯性小、动态性能好、易于实现无极调速和过载保护等优点。此外，液压传动还易于实现自动化和远程控制，广泛应用于各种机械设备中。优点液压传动存在泄漏和效率损失等问题，需要定期维护和保养。此外，液压油的污染也会影响液压系统的性能和寿命。因此，在使用液压传动时需要注意保持系统的清洁和维护。缺点液压传动优缺点分析02液压缸类型及结构特点工作原理当压力油进入液压缸的无杆腔时，推动活塞运动，使活塞杆伸出；当压力油进入液压缸的有杆腔时，活塞杆在自重和负载作用下缩回。结构由缸筒、活塞、活塞杆、导向套、密封件和防尘圈等组成。特点结构简单，工作可靠，易于维修，但易产生爬行现象。活塞式液压缸由缸筒、柱塞、导向套、密封件和压盖等组成。结构工作原理特点当压力油进入液压缸的柱塞腔时，推动柱塞运动，从而实现直线往复运动。结构紧凑，径向尺寸小，但柱塞与缸筒之间为间隙配合，易泄漏，且柱塞承受侧向力时易弯曲。030201柱塞式液压缸由多级缸筒和活塞组成，可实现较长行程，适用于工程机械和农业机械等。伸缩式液压缸输出端为摆动运动，适用于挖掘机、装载机等设备的作业装置。摆动式液压缸其他类型液压缸03液压缸工作原理与性能参数液压缸定义01液压缸是液压系统中的一种执行元件，通过液压能转化为机械能来实现往复直线运动或摆动运动。工作原理02当压力油进入液压缸的无杆腔（或有杆腔）时，推动活塞运动，使缸筒相对于缸体发生位移。通过改变进、出油口的方向，实现液压缸的往复运动。液压缸分类03根据结构形式，液压缸可分为活塞缸、柱塞缸和摆动缸等。其中，活塞缸应用最为广泛。工作原理介绍液压缸的工作压力是指液压缸在工作时所承受的压力。压力的大小直接影响液压缸的输出力和运动速度。在选择液压缸时，应根据实际工作压力来确定液压缸的额定压力。压力液压缸的流量是指单位时间内通过液压缸的油液体积。流量的大小决定了液压缸的运动速度。在选择液压缸时，应根据实际工作需要来确定所需的流量。流量液压缸的行程是指活塞在缸筒内从一端到另一端的最大移动距离。行程的大小应根据实际工作需要来确定，同时考虑液压缸的结构尺寸和安装空间等因素。行程液压缸的输出力是指活塞在受到压力油作用时所产生的推力或拉力。输出力的大小取决于液压缸的工作压力和活塞的有效面积。在选择液压缸时，应根据实际工作需要来确定所需的输出力。输出力性能参数分析选型依据在选择液压缸时，应根据实际工作需要来确定所需的压力、流量、行程和输出力等性能参数。同时，还应考虑液压系统的整体布局和安装空间等因素，确保所选液压缸能够满足实际工作需求。注意事项在使用液压缸时，应注意保持液压油的清洁度，定期检查密封件和紧固件是否松动或损坏，及时更换损坏的零部件。此外，还应避免超负荷使用液压缸，以免造成设备损坏或安全事故。选型依据及注意事项04液压缸在机械系统中的应用案例液压缸驱动冲压机床滑块上下运动，完成冲压成型工艺。冲压机床液压缸驱动注塑机模具开合、注射、保压...
