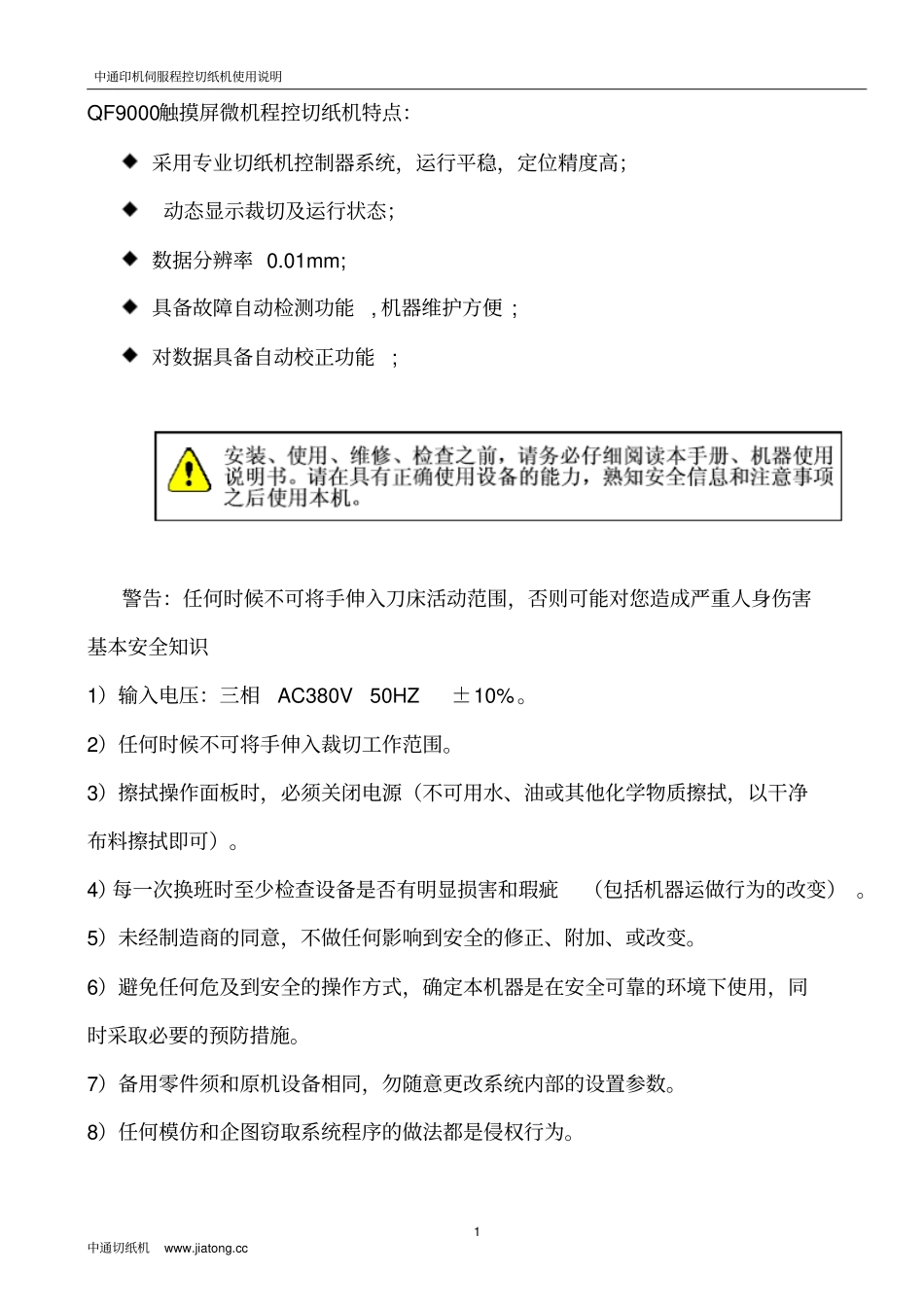

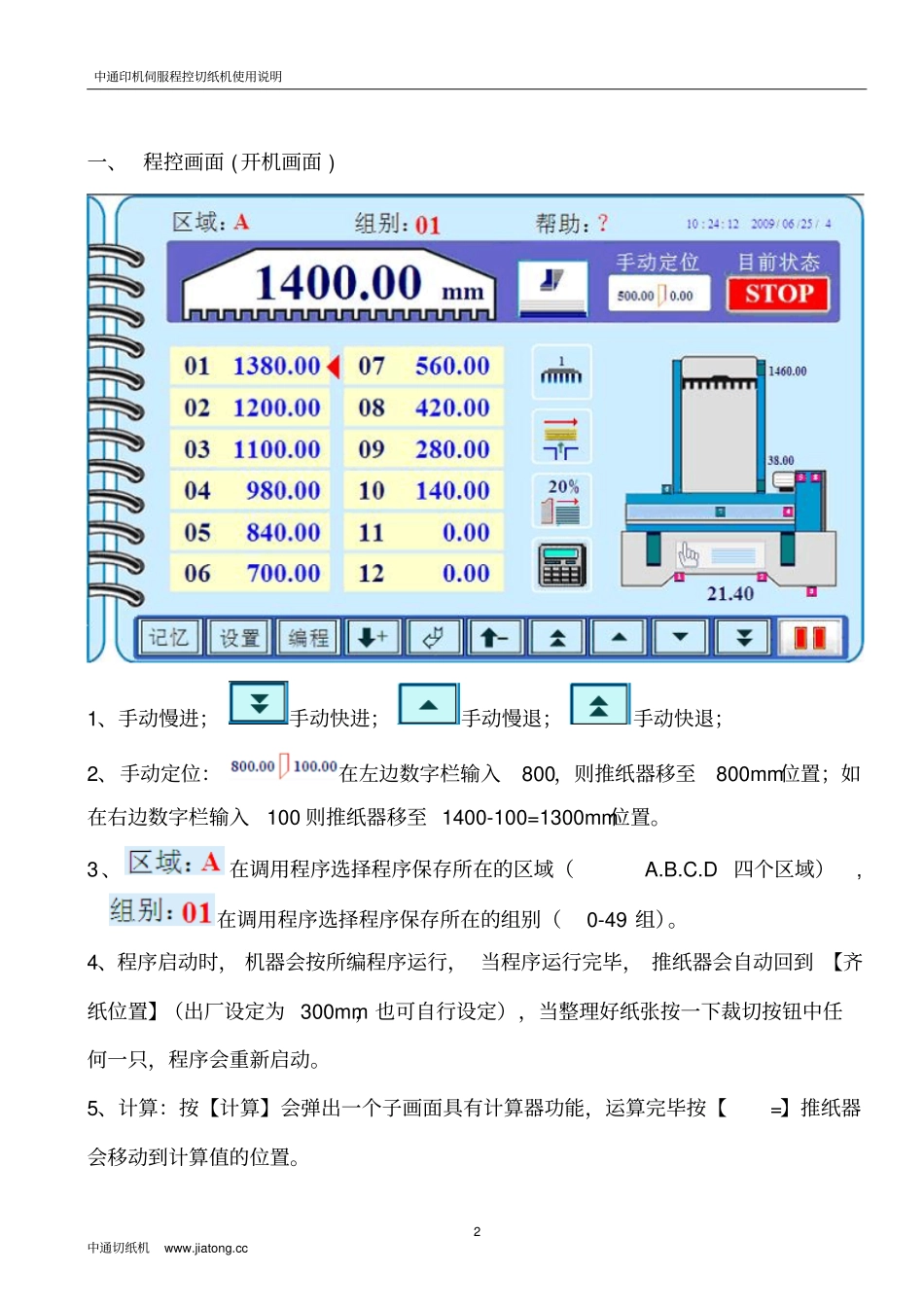

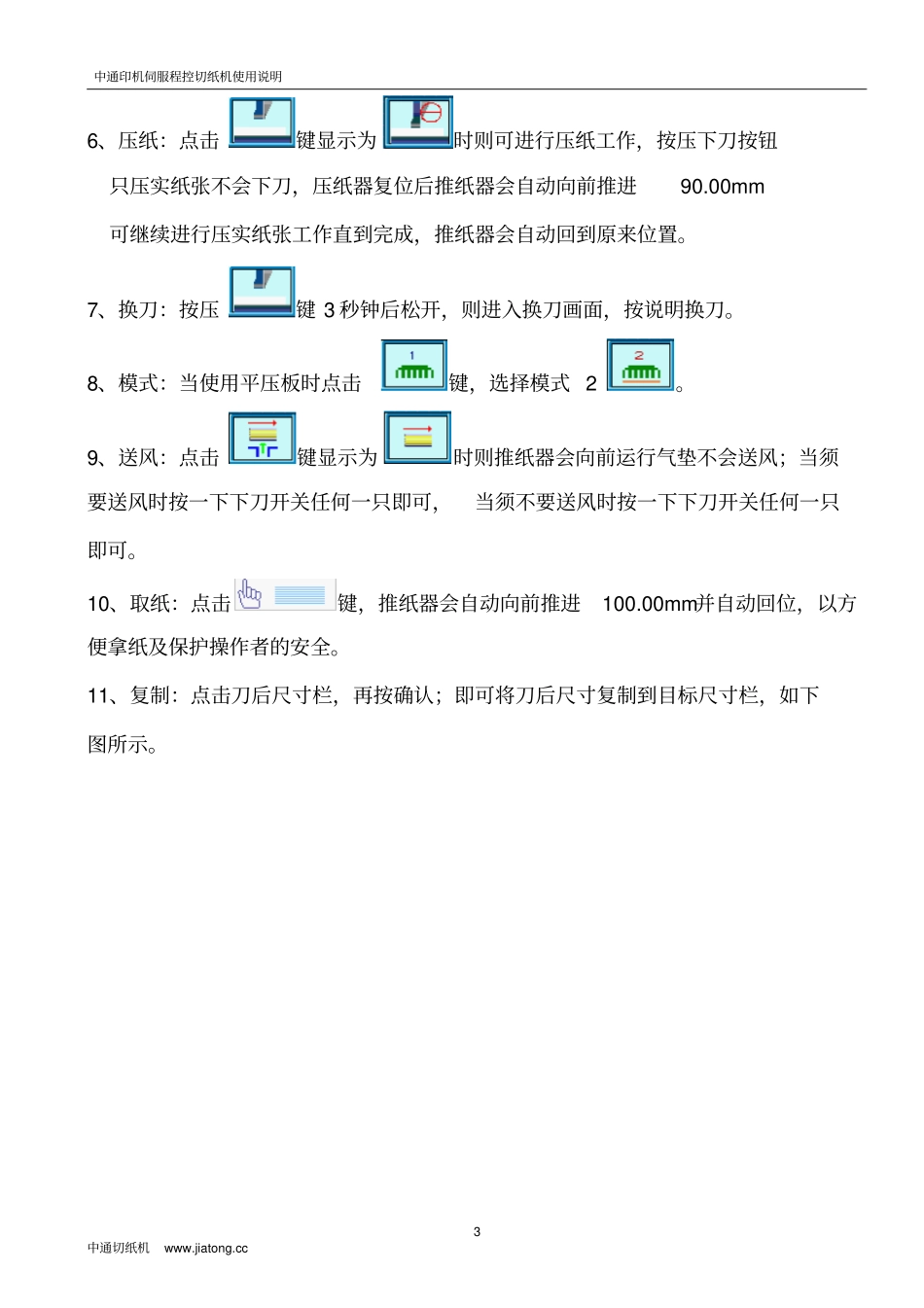

中通印机伺服程控切纸机使用说明1中通切纸机www.jiatong.ccQF9000触摸屏微机程控切纸机特点:采用专业切纸机控制器系统,运行平稳,定位精度高;动态显示裁切及运行状态;数据分辨率0.01mm;具备故障自动检测功能,机器维护方便;对数据具备自动校正功能;警告:任何时候不可将手伸入刀床活动范围,否则可能对您造成严重人身伤害基本安全知识1)输入电压:三相AC380V50HZ±10%。2)任何时候不可将手伸入裁切工作范围。3)擦拭操作面板时,必须关闭电源(不可用水、油或其他化学物质擦拭,以干净布料擦拭即可)。4)每一次换班时至少检查设备是否有明显损害和瑕疵(包括机器运做行为的改变)。5)未经制造商的同意,不做任何影响到安全的修正、附加、或改变。6)避免任何危及到安全的操作方式,确定本机器是在安全可靠的环境下使用,同时采取必要的预防措施。7)备用零件须和原机设备相同,勿随意更改系统内部的设置参数。8)任何模仿和企图窃取系统程序的做法都是侵权行为。中通印机伺服程控切纸机使用说明2中通切纸机www.jiatong.cc一、程控画面(开机画面)1、手动慢进;手动快进;手动慢退;手动快退;2、手动定位:在左边数字栏输入800,则推纸器移至800mm位置;如在右边数字栏输入100则推纸器移至1400-100=1300mm位置。3、在调用程序选择程序保存所在的区域(A.B.C.D四个区域),在调用程序选择程序保存所在的组别(0-49组)。4、程序启动时,机器会按所编程序运行,当程序运行完毕,推纸器会自动回到【齐纸位置】(出厂设定为300mm,也可自行设定),当整理好纸张按一下裁切按钮中任何一只,程序会重新启动。5、计算:按【计算】会弹出一个子画面具有计算器功能,运算完毕按【=】推纸器会移动到计算值的位置。中通印机伺服程控切纸机使用说明3中通切纸机www.jiatong.cc6、压纸:点击键显示为时则可进行压纸工作,按压下刀按钮只压实纸张不会下刀,压纸器复位后推纸器会自动向前推进90.00mm可继续进行压实纸张工作直到完成,推纸器会自动回到原来位置。7、换刀:按压键3秒钟后松开,则进入换刀画面,按说明换刀。8、模式:当使用平压板时点击键,选择模式2。9、送风:点击键显示为时则推纸器会向前运行气垫不会送风;当须要送风时按一下下刀开关任何一只即可,当须不要送风时按一下下刀开关任何一只即可。10、取纸:点击键,推纸器会自动向前推进100.00mm并自动回位,以方便拿纸及保护操作者的安全。11、复制:点击刀后尺寸栏,再按确认;即可将刀后尺寸复制到目标尺寸栏,如下图所示。中通印机伺服程控切纸机使用说明4中通切纸机www.jiatong.cc12、程控画面中目标尺寸的修改:例如要修改第5刀目标尺寸,则点击第5刀目标尺寸栏输入所要修改的尺寸即可,如下图所示。中通印机伺服程控切纸机使用说明5中通切纸机www.jiatong.cc13、行程开关状态指示说明.A.1,2裁切按钮中通印机伺服程控切纸机使用说明6中通切纸机www.jiatong.ccB、3压力检测C、4保险销检测D、5刀床低点行程E、6压纸器状态E、7刀床状态G、8刀床高点行程注:显示红色为断开,显示绿色为接通.14、全自动裁切:当选择全自动裁切时要特别注意安全。任何时候不可将手伸入刀床活动范围,否则将对您造成严重人身伤害15、按画面中将显示各按键之功能中通印机伺服程控切纸机使用说明7中通切纸机www.jiatong.cc三.编程画面.-(上一页);-(下一页);-(等距);-(等分);中通印机伺服程控切纸机使用说明8中通切纸机www.jiatong.cc-(插入);-(删除);-(保存);-(应用);1、按【区域】选定所编程序存储区域,按【组别】选定所编程序存储组数.2、按黄色数字栏输入目标尺寸3、应用.保存:当编完所有裁切尺寸触摸【应用】,画面将进入主画面启动程序即可运行;当编完所有裁切尺寸,还要进行另一组程序的编写则按【保存】,再按【区域】,【程序】选择区域及组别则可进行另一组程序的编写。4、计算:具有计算器之功能。5、按【清除】则清除该组资料。6、等分:如要把900等分为3等分则按【等分】,则弹出数字键盘输入3即可,如下图所示。中通印机伺服程控切纸机使用说明9中通切纸机www.jiatong.cc7、插入:如我们要在第4刀插入一刀...
