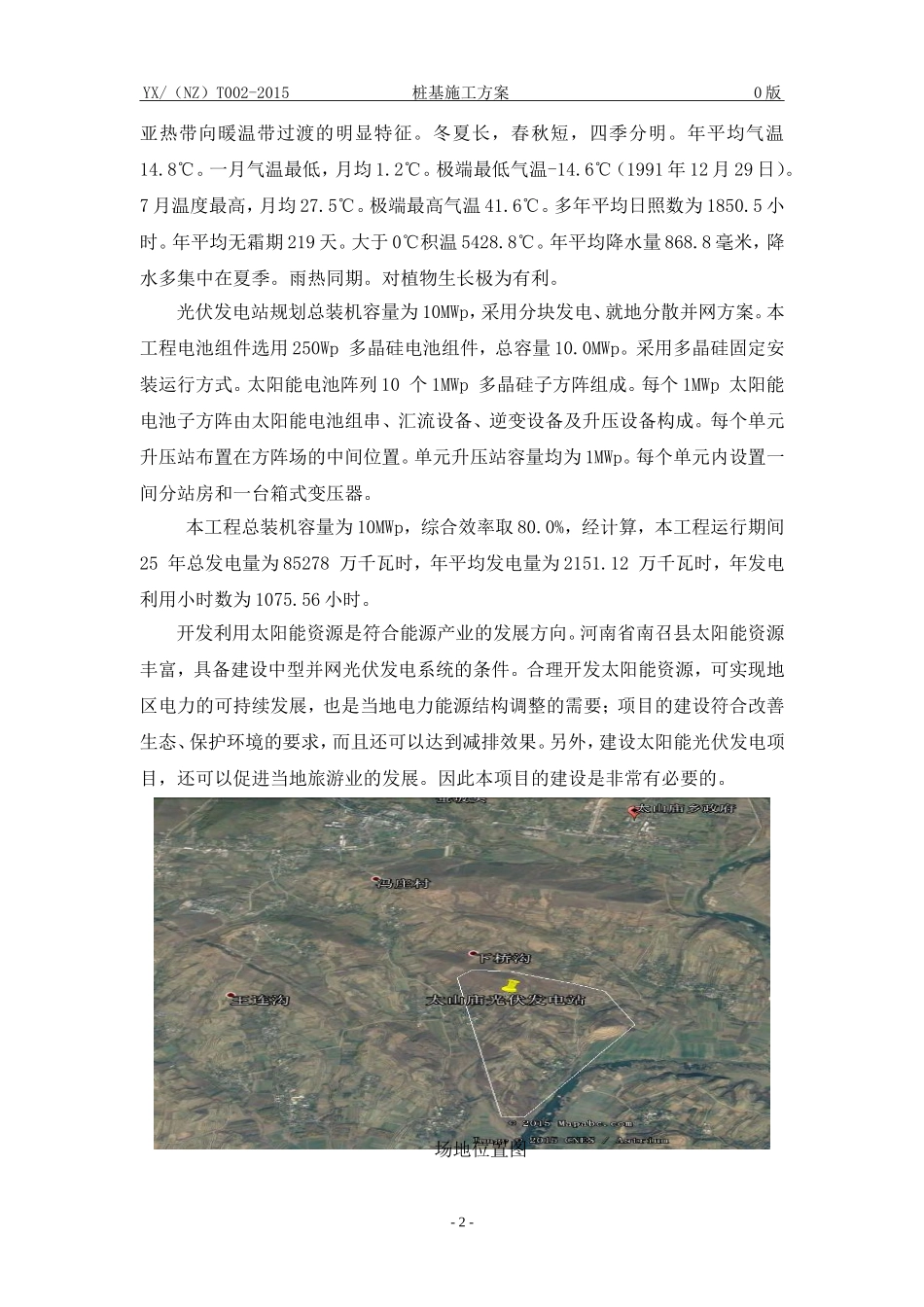

YX/（NZ）T002-2015桩基施工方案0版第一章编制依据1.1本工程有关设计参考图纸1.2本工程地质勘察报告1.3甲方提供的标高基准点1.4《地基与基础工程施工及验收规范》(GB502002)1.5《建筑工程质量检验评定标准》GB/T50221-1995；1.6《建筑地基基础工程施工质量验收规范》GB50202-2002；1.7《建筑地基基础设计规范》DB33/1001-2003；1.8《混凝土结构工程施工质量验收规范》GB50204-2015。第二章工程概况2.1地理位置南召县中机国能电力有限公司太山庙10MWp光伏电站工程位于河南省西南部，伏牛山南麓，南阳盆地北缘，东邻方城，南接南阳市卧龙区、镇平县，北靠鲁山、嵩县，属南阳市。场址中心位于东经112°38′、北纬33°21′，海拔高度197m～226m。东西长约95公里，南北宽约62公里，总面积2946平方公里。2.2地形条件南召县地势西北高，东南低，大体分为三个阶梯。秦岭山脉东延形成的伏牛山脉，绵亘于西北部、西南部和北部、东北部，大小群峰300余座。诸山呈弓形自西北向西南和北东北部蜿蜒展开，最高峰石人山海拔2153.1米。海拔在500米～2000米之间，为第一阶梯。中部丘陵起伏，有山地向平原过度，有西北向东南敞开海拔在200米～500米之间，为第二阶梯。南部衔接南阳盆地，为平原地带，海拔在200米以下，为第三阶梯。全县地势整体轮廓略呈“箕”形。山地面积占34.4%，丘陵面积占62.5%，平原面积占3.1%。2.3气象条件南召县位于中国重要地理分界线“秦岭-淮河”线上，南北方交汇区，800毫米等降水线上，湿润带与半湿润带交汇处，属北亚热带季风型大陆性气候，具有-1-YX/（NZ）T002-2015桩基施工方案0版亚热带向暖温带过渡的明显特征。冬夏长，春秋短，四季分明。年平均气温14.8℃。一月气温最低，月均1.2℃。极端最低气温-14.6℃（1991年12月29日）。7月温度最高，月均27.5℃。极端最高气温41.6℃。多年平均日照数为1850.5小时。年平均无霜期219天。大于0℃积温5428.8℃。年平均降水量868.8毫米，降水多集中在夏季。雨热同期。对植物生长极为有利。光伏发电站规划总装机容量为10MWp，采用分块发电、就地分散并网方案。本工程电池组件选用250Wp多晶硅电池组件，总容量10.0MWp。采用多晶硅固定安装运行方式。太阳能电池阵列10个1MWp多晶硅子方阵组成。每个1MWp太阳能电池子方阵由太阳能电池组串、汇流设备、逆变设备及升压设备构成。每个单元升压站布置在方阵场的中间位置。单元升压站容量均为1MWp。每个单元内设置一间分站房和一台箱式变压器。本工程总装机容量为10MWp，综合效率取80.0%，经计算，本工程运行期间25年总发电量为85278万千瓦时，年平均发电量为2151.12万千瓦时，年发电利用小时数为1075.56小时。开发利用太阳能资源是符合能源产业的发展方向。河南省南召县太阳能资源丰富，具备建设中型并网光伏发电系统的条件。合理开发太阳能资源，可实现地区电力的可持续发展，也是当地电力能源结构调整的需要；项目的建设符合改善生态、保护环境的要求，而且还可以达到减排效果。另外，建设太阳能光伏发电项目，还可以促进当地旅游业的发展。因此本项目的建设是非常有必要的。场地位置图-2-YX/（NZ）T002-2015桩基施工方案0版第三章地质情况及周围环境根据勘察报告，场地地层为第四系残坡积(Q3dl+el)粘土，下伏基岩为元古界(Pt)片麻岩、石灰岩。根据本次勘测结果，场地地层自上而下依次为：①粘土(Q3dl+el)：红褐色，可塑。切面有光泽，干强度高，韧性高，无摇振反应。混有碎石，局部碎石含量较高。该层主要分布于地表和溶蚀沟槽中。该层勘察范围内揭露层厚0.5~2.2m，平均层厚1.0m。②1全风化片麻岩(Pt)：黄褐色~褐绿色。结构基本破坏，片麻状构造。矿物成分主要为长石、石英、云母。节理裂隙极发育，风化呈砂土状，手可捏碎，遇水软化属极软岩，岩体极破碎，岩石基本质量等级Ⅴ级。该层场区内局部地段分布。该层勘察范围内揭露层厚1.7m，平均层厚1.7m。②2强风化片麻岩(Pt)：黄褐色~褐绿色。结构大部分破坏，变晶结构，片麻状构造。矿物成分主要为长石、石英、云母。节理裂隙发育，风化呈碎屑、碎块状，浸水后手可捏碎，遇水软化。属软岩，岩体破碎，岩石基本质量等级Ⅴ级。该层场区内局...
