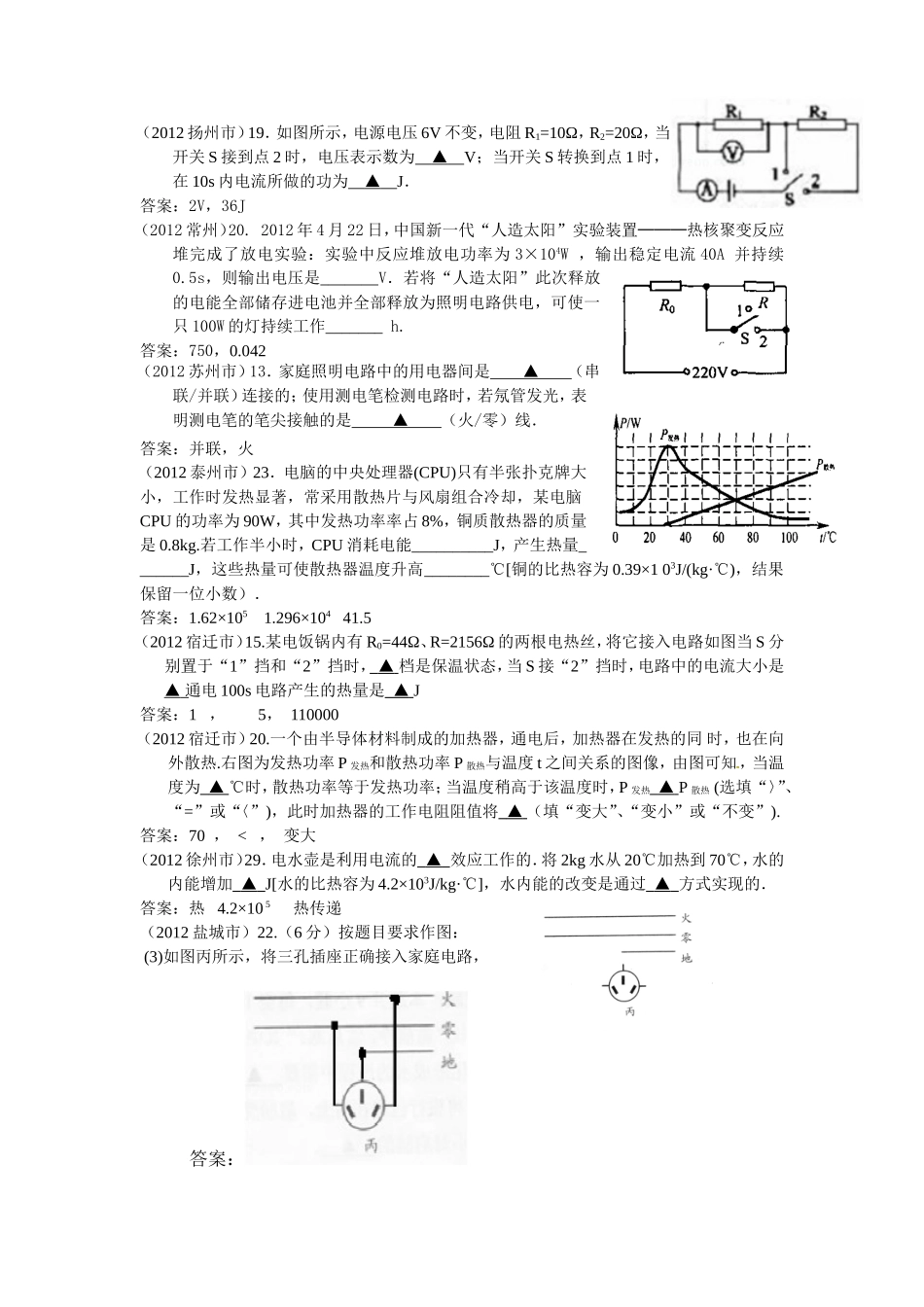

2012年江苏省物理中考试题集锦（电功和电热）（2012南通市）5．关于家庭电路与安全用电，下列说法中正确的是A.用电器的开关可以装在零线上B.导线绝缘皮破损后仍可接入电路C.使用测电笔时，手不能接触测电笔尾部的金属电极D.使用三线插头时，地线插脚先进入插座答案：D（2012无锡市）5．关于物理器材的使用或说明，以下说法正确的是（）A．在称量质量的过程中，可以调节天平平衡螺母B．滑动变阻器铭牌上的电阻值指的是滑动变阻器连入电路的电阻大小C．电能表是测量电功或记录用电器消耗电能的仪表D．使用测电笔（也称试电笔）辨别火线时，手不能接触测电笔尾部的金属电极答案：C（2012扬州市）9．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是A．电冰箱消耗的电能会增加B．电冰箱不能正常工作C．电冰箱的使用寿命会缩短D．人接触电冰箱的外壳时有可能发生触电事故答案：D（2012常州）14．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路答案：D（2012宿迁市）9.生活用电中，下列做法不可取的是()A.断开总闸，修理灯座B.架设室外的电视天线，应该远离高压电线C.有人触电，切断电源D.手握测电笔笔尖金属体，判断火线或零线答案：D（2012无锡市）22．某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示．当开关S置于“1”档时，电饭锅处于_______（选填“加热”或“保温”）状态；若电饭锅保温和加热时总功率之比为1:50，则电阻R0和R1的比值为_______．答案：保温，1:49220VS12R0R1（2012扬州市）19．如图所示，电源电压6V不变，电阻R1=10Ω，R2=20Ω，当开关S接到点2时，电压表示数为▲V；当开关S转换到点1时，在10s内电流所做的功为▲J．答案：2V，36J（2012常州）20.2012年4月22日，中国新一代“人造太阳”实验装置───热核聚变反应堆完成了放电实验：实验中反应堆放电功率为3×104W，输出稳定电流40A并持续0.5s，则输出电压是V．若将“人造太阳”此次释放的电能全部储存进电池并全部释放为照明电路供电，可使一只100W的灯持续工作h.答案：750，0.042（2012苏州市）13．家庭照明电路中的用电器间是▲（串联/并联）连接的；使用测电笔检测电路时，若氖管发光，表明测电笔的笔尖接触的是▲（火/零）线．答案：并联，火（2012泰州市）23．电脑的中央处理器(CPU)只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却，某电脑CPU的功率为90W，其中发热功率率占8%，铜质散热器的质量是0.8kg.若工作半小时，CPU消耗电能__________J，产生热量_______J，这些热量可使散热器温度升高________℃[铜的比热容为0.39×103J/(kg·℃)，结果保留一位小数）．答案：1.62×1051.296×10441.5（2012宿迁市）15.某电饭锅内有R0=44Ω、R=2156Ω的两根电热丝，将它接入电路如图当S分别置于“1”挡和“2”挡时，▲档是保温状态，当S接“2”挡时，电路中的电流大小是▲通电100s电路产生的热量是▲J答案：1，5，110000（2012宿迁市）20.一个由半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外散热.右图为发热功率P发热和散热功率P散热与温度t之间关系的图像，由图可知，当温度为▲℃时，散热功率等于发热功率；当温度稍高于该温度时，P发热▲P散热(选填“〉”、“=”或“〈”)，此时加热器的工作电阻阻值将▲（填“变大”、“变小”或“不变”).答案：70，<，变大（2012徐州市）29．电水壶是利用电流的▲效应工作的．将2kg水从20℃加热到70℃，水的内能增加▲J[水的比热容为4.2×103J/kg·℃]，水内能的改变是通过▲方式实现的．答案：热4.2×105热传递（2012盐城市）22.（6分）按题目要求作图：(3)如图丙所示，将三孔插座正确接入家庭电路，答案：（2012扬州市）28．（8分）在“测定小灯泡额定功率”的实验中...
