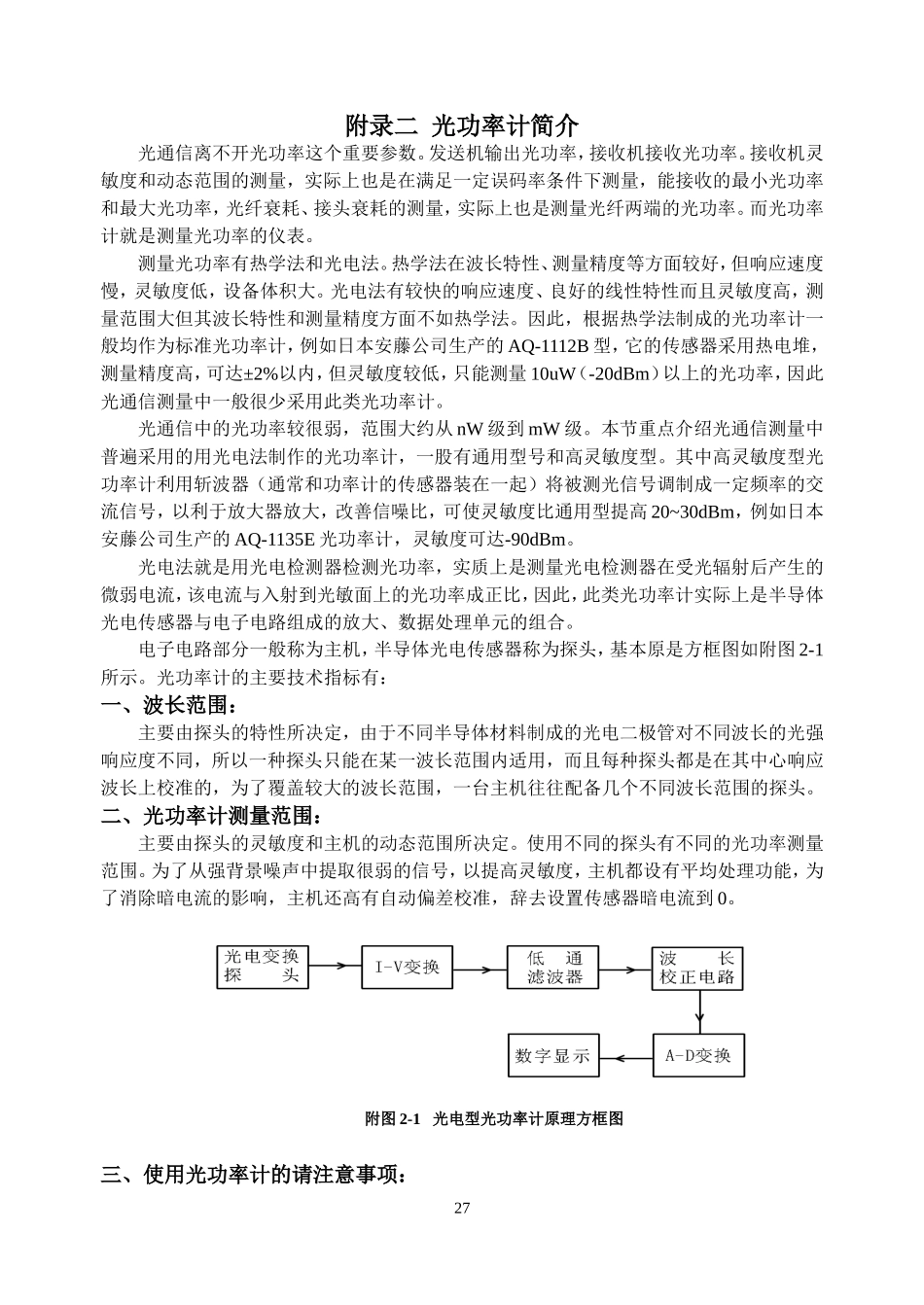

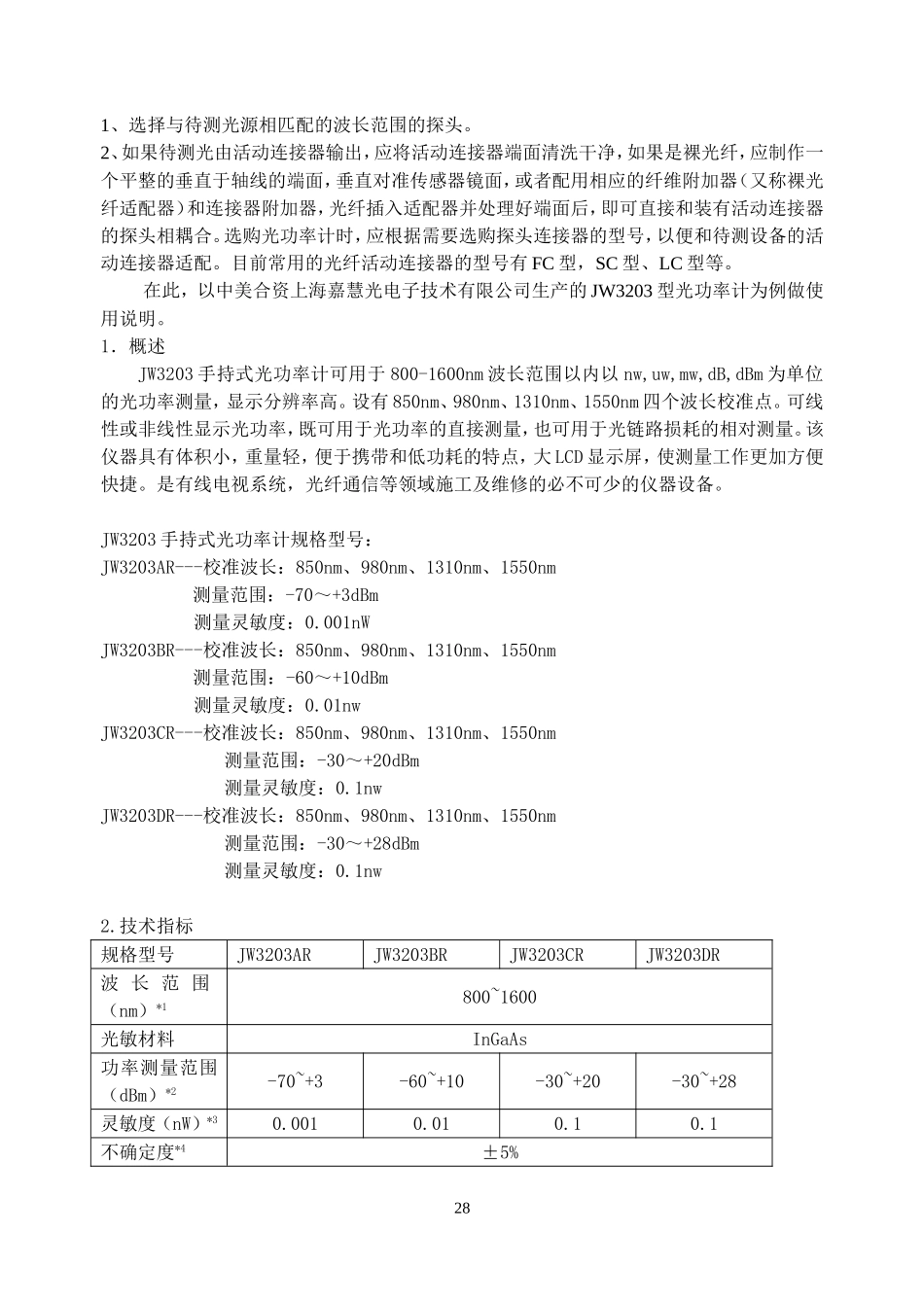

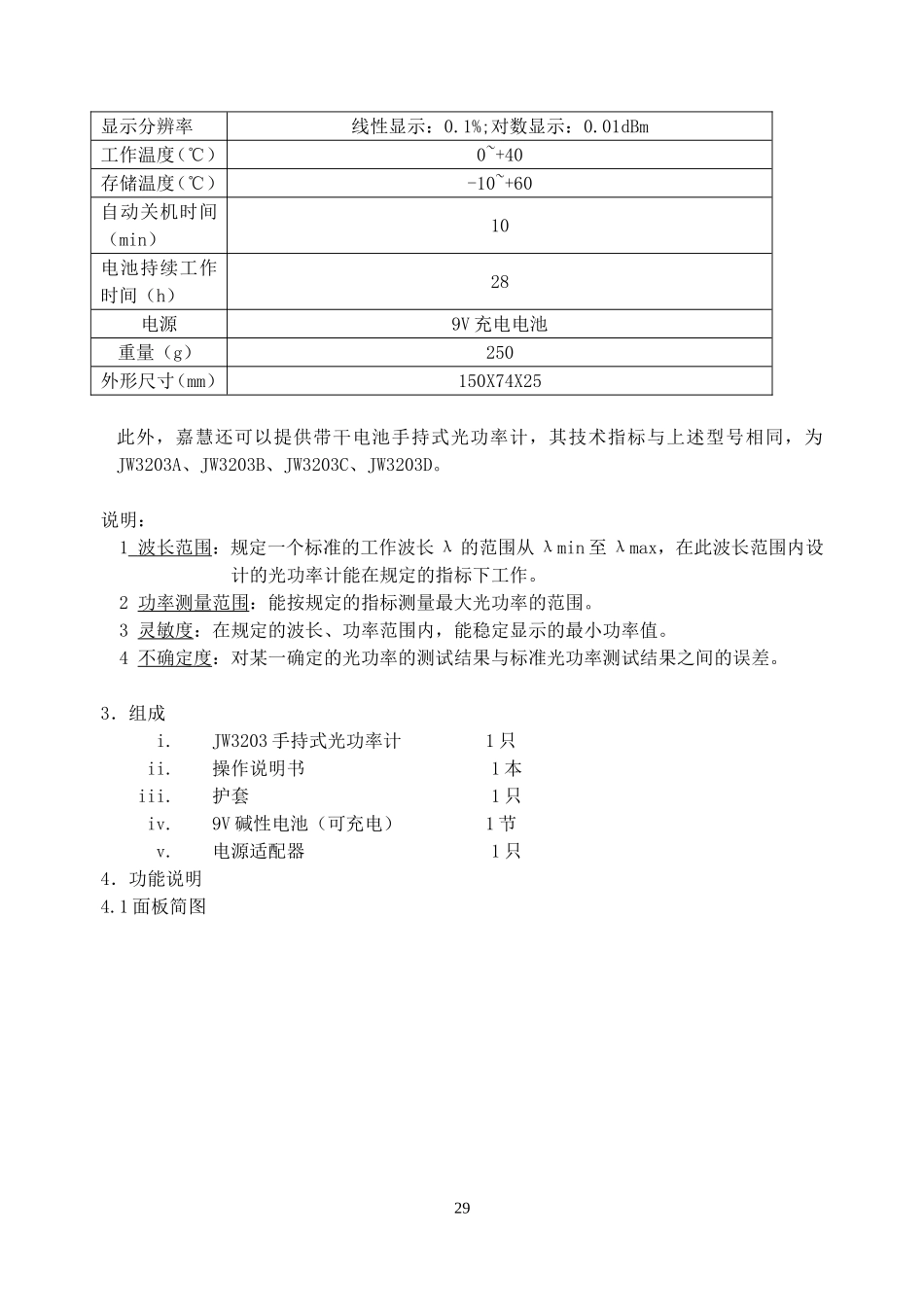

附录二光功率计简介光通信离不开光功率这个重要参数。发送机输出光功率，接收机接收光功率。接收机灵敏度和动态范围的测量，实际上也是在满足一定误码率条件下测量，能接收的最小光功率和最大光功率，光纤衰耗、接头衰耗的测量，实际上也是测量光纤两端的光功率。而光功率计就是测量光功率的仪表。测量光功率有热学法和光电法。热学法在波长特性、测量精度等方面较好，但响应速度慢，灵敏度低，设备体积大。光电法有较快的响应速度、良好的线性特性而且灵敏度高，测量范围大但其波长特性和测量精度方面不如热学法。因此，根据热学法制成的光功率计一般均作为标准光功率计，例如日本安藤公司生产的AQ-1112B型，它的传感器采用热电堆，测量精度高，可达±2%以内，但灵敏度较低，只能测量10uW（-20dBm）以上的光功率，因此光通信测量中一般很少采用此类光功率计。光通信中的光功率较很弱，范围大约从nW级到mW级。本节重点介绍光通信测量中普遍采用的用光电法制作的光功率计，一股有通用型号和高灵敏度型。其中高灵敏度型光功率计利用斩波器（通常和功率计的传感器装在一起）将被测光信号调制成一定频率的交流信号，以利于放大器放大，改善信噪比，可使灵敏度比通用型提高20~30dBm，例如日本安藤公司生产的AQ-1135E光功率计，灵敏度可达-90dBm。光电法就是用光电检测器检测光功率，实质上是测量光电检测器在受光辐射后产生的微弱电流，该电流与入射到光敏面上的光功率成正比，因此，此类光功率计实际上是半导体光电传感器与电子电路组成的放大、数据处理单元的组合。电子电路部分一般称为主机，半导体光电传感器称为探头，基本原是方框图如附图2-1所示。光功率计的主要技术指标有：一、波长范围：主要由探头的特性所决定，由于不同半导体材料制成的光电二极管对不同波长的光强响应度不同，所以一种探头只能在某一波长范围内适用，而且每种探头都是在其中心响应波长上校准的，为了覆盖较大的波长范围，一台主机往往配备几个不同波长范围的探头。二、光功率计测量范围：主要由探头的灵敏度和主机的动态范围所决定。使用不同的探头有不同的光功率测量范围。为了从强背景噪声中提取很弱的信号，以提高灵敏度，主机都设有平均处理功能，为了消除暗电流的影响，主机还高有自动偏差校准，辞去设置传感器暗电流到0。附图2-1光电型光功率计原理方框图三、使用光功率计的请注意事项：271、选择与待测光源相匹配的波长范围的探头。2、如果待测光由活动连接器输出，应将活动连接器端面清洗干净，如果是裸光纤，应制作一个平整的垂直于轴线的端面，垂直对准传感器镜面，或者配用相应的纤维附加器（又称裸光纤适配器）和连接器附加器，光纤插入适配器并处理好端面后，即可直接和装有活动连接器的探头相耦合。选购光功率计时，应根据需要选购探头连接器的型号，以便和待测设备的活动连接器适配。目前常用的光纤活动连接器的型号有FC型，SC型、LC型等。在此，以中美合资上海嘉慧光电子技术有限公司生产的JW3203型光功率计为例做使用说明。1．概述JW3203手持式光功率计可用于800-1600nm波长范围以内以nw,uw,mw,dB,dBm为单位的光功率测量，显示分辨率高。设有850nm、980nm、1310nm、1550nm四个波长校准点。可线性或非线性显示光功率，既可用于光功率的直接测量，也可用于光链路损耗的相对测量。该仪器具有体积小，重量轻，便于携带和低功耗的特点，大LCD显示屏，使测量工作更加方便快捷。是有线电视系统，光纤通信等领域施工及维修的必不可少的仪器设备。JW3203手持式光功率计规格型号：JW3203AR---校准波长：850nm、980nm、1310nm、1550nm测量范围：-70～+3dBm测量灵敏度：0.001nWJW3203BR---校准波长：850nm、980nm、1310nm、1550nm测量范围：-60～+10dBm测量灵敏度：0.01nwJW3203CR---校准波长：850nm、980nm、1310nm、1550nm测量范围：-30～+20dBm测量灵敏度：0.1nwJW3203DR---校准波长：850nm、980nm、1310nm、1550nm测量范围：-30～+28dBm测量灵敏度：0.1nw2.技术指标规格型号JW3203ARJW3203BRJW3203CRJW3203DR波长范围（nm）*1800~1600光敏材料InGaAs功率测量范围（dBm）*2-70~+3-60~+10-30~+20-30...
