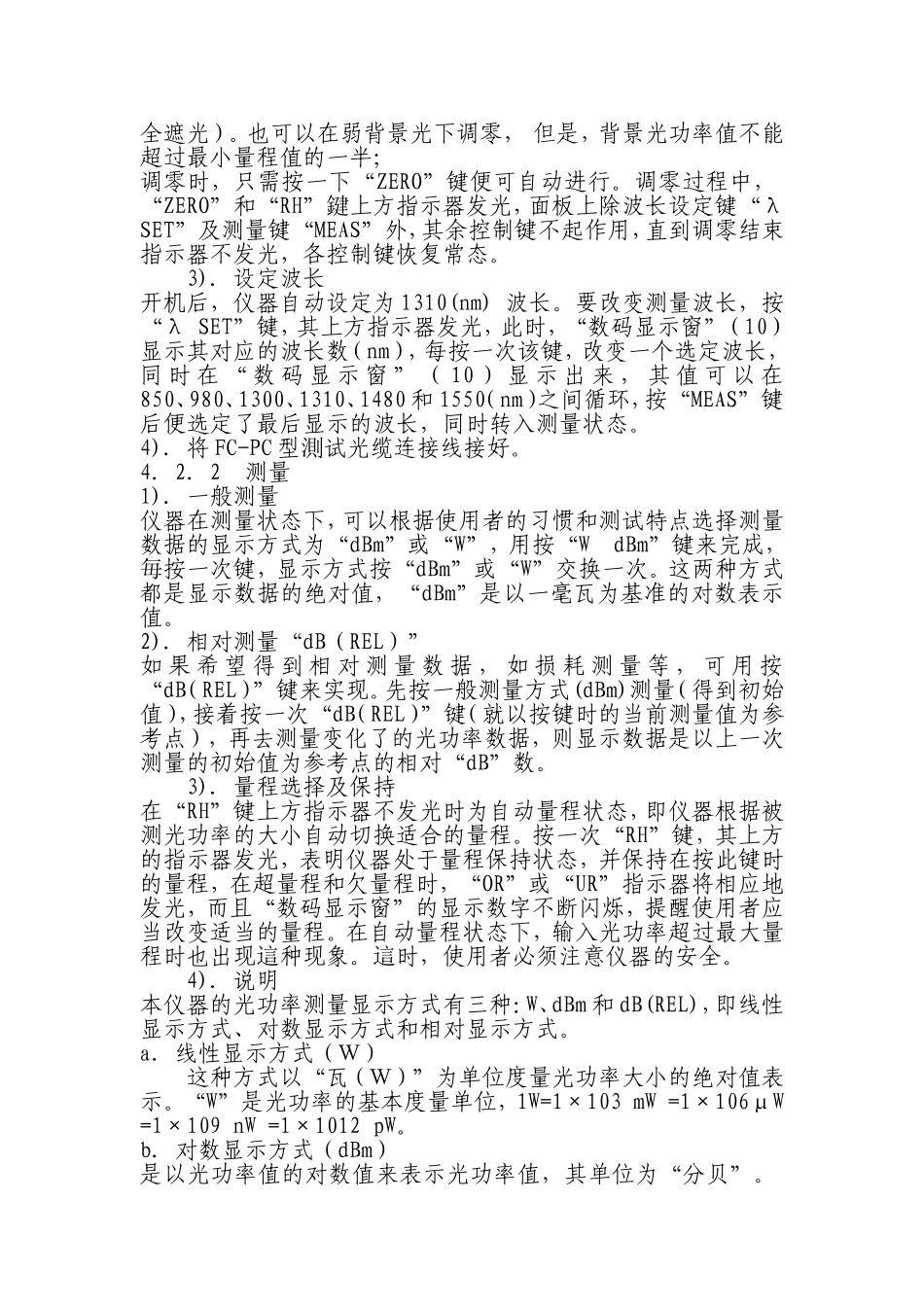

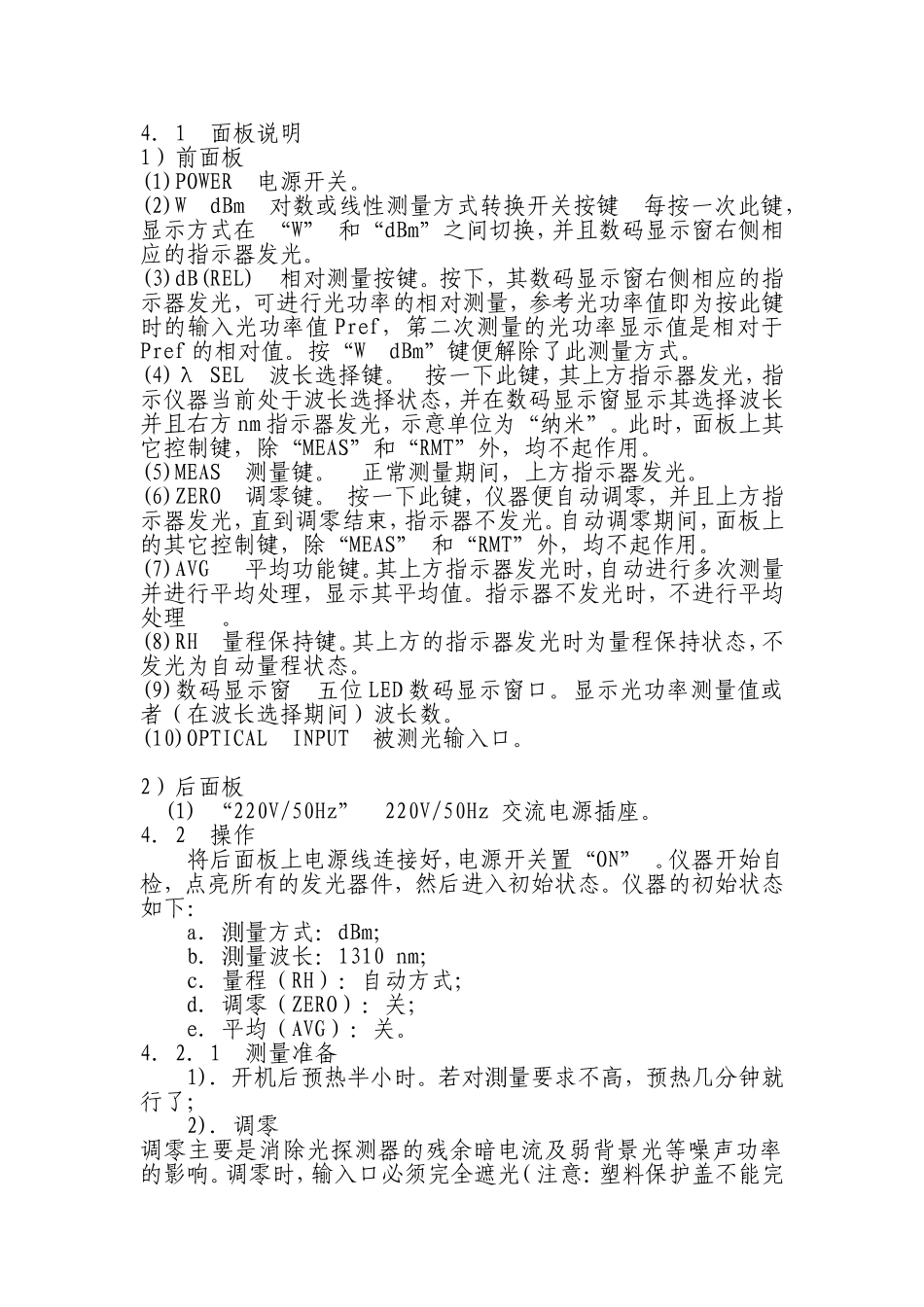

光功率计使用说明书一、概述本仪器测量精度高,稳定可靠。是一种智能化的、高性能的通用光功率计。采用了精确的软件校准技术,可测量不同波长的光功率,具有好的性价比。是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量,以及光纤通信系统工程建設和维护的必备测量工具。二.技术条件2.1性能指标a.光波长范围:850~1550nmb.光功率测量范围:-70~+10dBmc.显示分辨率:0.01dBd.准确度:±5%(-70~+3dBm)非线性:≤4%(-70~+3dBm)e.环境条件:工作温度0~55℃工作湿度≤85%f.电源:AC220伏/50Hz±10%2.基本功能a.显示方式:线性(mw/μw/nw),对数(dBm)、相对測量(dB);b.自动功能:自动量程,自动调零,量程保持,平均处理,相对测量处理,波长校准;三.原理光功率计由五部分组成,即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。A/D变换器PINI/V程控放大器和滤波器CPU控制面板和显示器被測光由PIN光探测器检测转换为光电流,由后续斩波稳定程控放大器将电流信号转换成电压信号,即实现I/V转换并放大,经程控滤波器滤除斩波附加分量及干扰信号后,送至A/D转换器,变成相应于输入光功率电平的数字信号,由微处理器(CPU)进行数据处理,再由数码显示器显示其数据。CPU可根据注入光功率的大小自动设置量程状态和滤波器状态,同时,可由面板输入指令(通过CPU)控制各部分完成指定工作。不注入光的情况下,可指令仪器自动调零。四.使用4.1面板说明1)前面板(1)POWER电源开关。(2)WdBm对数或线性测量方式转换开关按键每按一次此键,显示方式在“W”和“dBm”之间切换,并且数码显示窗右侧相应的指示器发光。(3)dB(REL)相对测量按键。按下,其数码显示窗右侧相应的指示器发光,可进行光功率的相对测量,参考光功率值即为按此键时的输入光功率值Pref,第二次测量的光功率显示值是相对于Pref的相对值。按“WdBm”键便解除了此测量方式。(4)λSEL波长选择键。按一下此键,其上方指示器发光,指示仪器当前处于波长选择状态,并在数码显示窗显示其选择波长并且右方nm指示器发光,示意单位为“纳米”。此时,面板上其它控制键,除“MEAS”和“RMT”外,均不起作用。(5)MEAS测量键。正常测量期间,上方指示器发光。(6)ZERO调零键。按一下此键,仪器便自动调零,并且上方指示器发光,直到调零结束,指示器不发光。自动调零期间,面板上的其它控制键,除“MEAS”和“RMT”外,均不起作用。(7)AVG平均功能键。其上方指示器发光时,自动进行多次测量并进行平均处理,显示其平均值。指示器不发光时,不进行平均处理。(8)RH量程保持键。其上方的指示器发光时为量程保持状态,不发光为自动量程状态。(9)数码显示窗五位LED数码显示窗口。显示光功率测量值或者(在波长选择期间)波长数。(10)OPTICALINPUT被测光输入口。2)后面板(1)“220V/50Hz”220V/50Hz交流电源插座。4.2操作将后面板上电源线连接好,电源开关置“ON”。仪器开始自检,点亮所有的发光器件,然后进入初始状态。仪器的初始状态如下:a.測量方式:dBm;b.測量波长:1310nm;c.量程(RH):自动方式;d.调零(ZERO):关;e.平均(AVG):关。4.2.1测量准备1).开机后预热半小时。若对測量要求不高,预热几分钟就行了;2).调零调零主要是消除光探测器的残余暗电流及弱背景光等噪声功率的影响。调零时,输入口必须完全遮光(注意:塑料保护盖不能完全遮光)。也可以在弱背景光下调零,但是,背景光功率值不能超过最小量程值的一半;调零时,只需按一下“ZERO”键便可自动进行。调零过程中,“ZERO”和“RH”鍵上方指示器发光,面板上除波长设定键“λSET”及测量键“MEAS”外,其余控制键不起作用,直到调零结束指示器不发光,各控制键恢复常态。3).设定波长开机后,仪器自动设定为1310(nm)波长。要改变测量波长,按“λSET”键,其上方指示器发光,此时,“数码显示窗”(10)显示其对应的波长数(nm),每按一次该键,改变一个选定波长,同时在“数码显示窗”(10)显示出来,其值可以在850、980、1300、1310、1480和1550(nm)之间循环,按...
