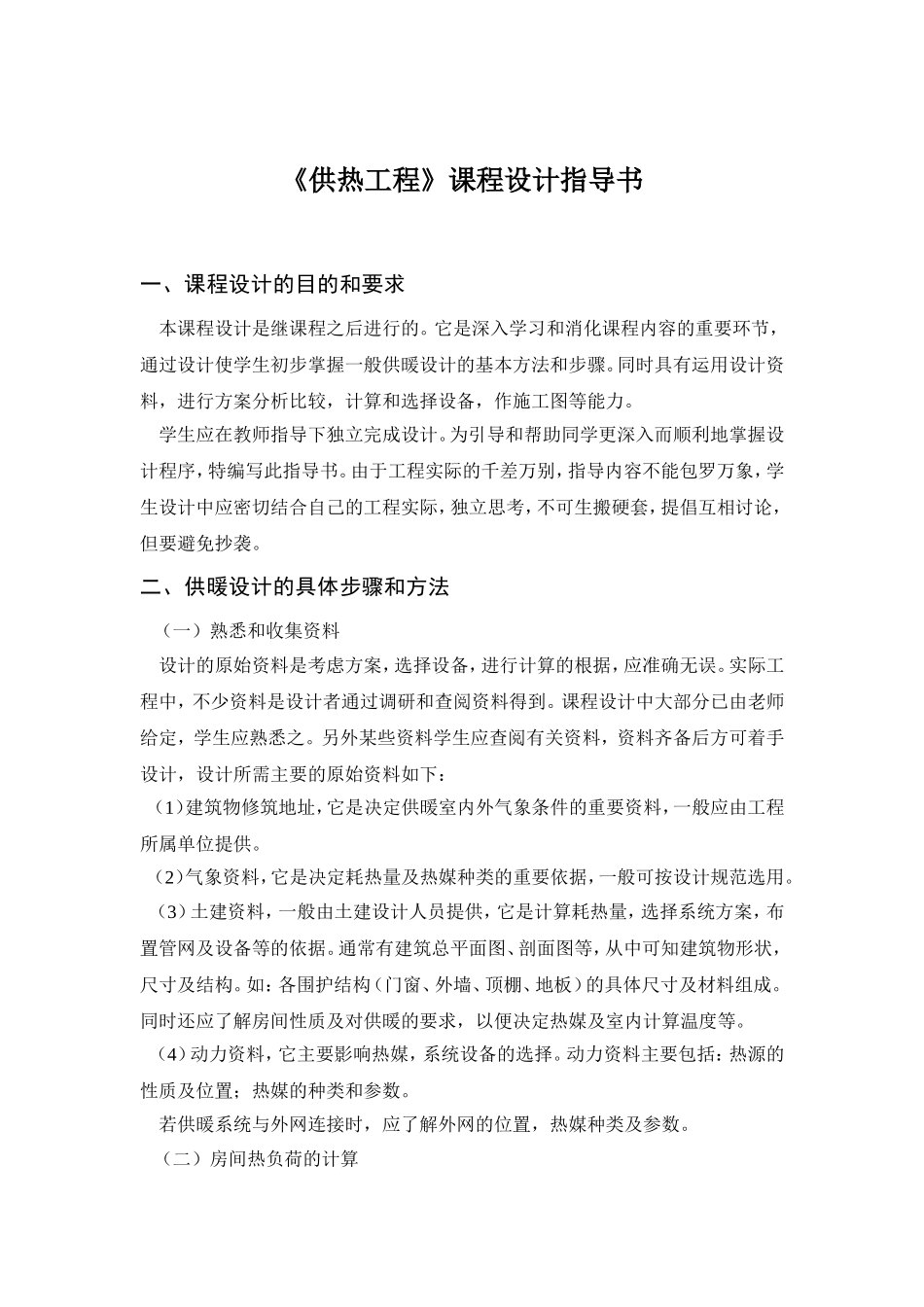

供热工程课程设计指导书_第1页
1/6

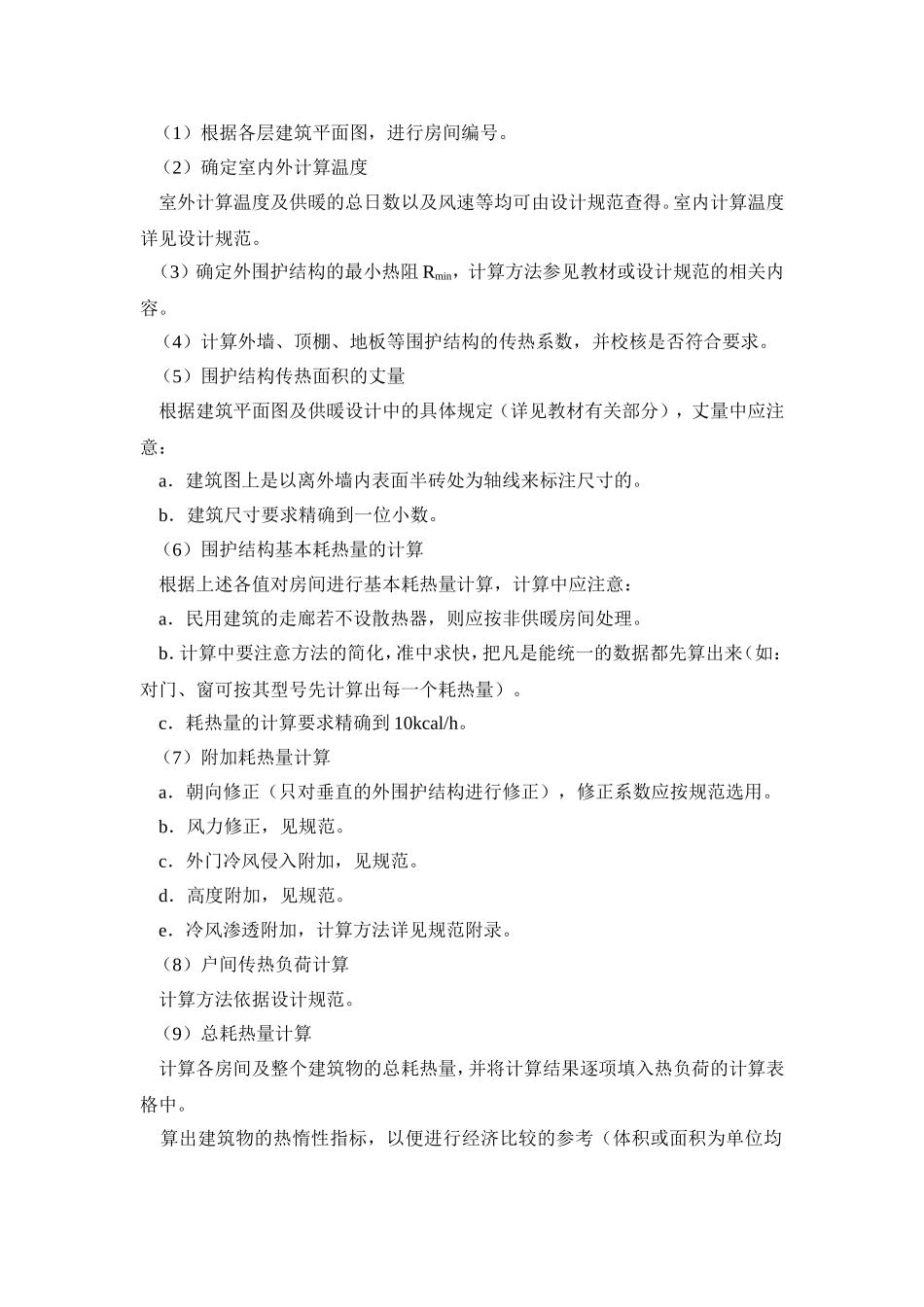

供热工程课程设计指导书_第2页
2/6
供热工程课程设计指导书_第3页
3/6
《供热工程》课程设计指导书一、课程设计的目的和要求本课程设计是继课程之后进行的。它是深入学习和消化课程内容的重要环节,通过设计使学生初步掌握一般供暖设计的基本方法和步骤。同时具有运用设计资料,进行方案分析比较,计算和选择设备,作施工图等能力。学生应在教师指导下独立完成设计。为引导和帮助同学更深入而顺利地掌握设计程序,特编写此指导书。由于工程实际的千差万别,指导内容不能包罗万象,学生设计中应密切结合自己的工程实际,独立思考,不可生搬硬套,提倡互相讨论,但要避免抄袭。二、供暖设计的具体步骤和方法(一)熟悉和收集资料设计的原始资料是考虑方案,选择设备,进行计算的根据,应准确无误。实际工程中,不少资料是设计者通过调研和查阅资料得到。课程设计中大部分已由老师给定,学生应熟悉之。另外某些资料学生应查阅有关资料,资料齐备后方可着手设计,设计所需主要的原始资料如下:(1)建筑物修筑地址,它是决定供暖室内外气象条件的重要资料,一般应由工程所属单位提供。(2)气象资料,它是决定耗热量及热媒种类的重要依据,一般可按设计规范选用。(3)土建资料,一般由土建设计人员提供,它是计算耗热量,选择系统方案,布置管网及设备等的依据。通常有建筑总平面图、剖面图等,从中可知建筑物形状,尺寸及结构。如:各围护结构(门窗、外墙、顶棚、地板)的具体尺寸及材料组成。同时还应了解房间性质及对供暖的要求,以便决定热媒及室内计算温度等。(4)动力资料,它主要影响热媒,系统设备的选择。动力资料主要包括:热源的性质及位置;热媒的种类和参数。若供暖系统与外网连接时,应了解外网的位置,热媒种类及参数。(二)房间热负荷的计算(1)根据各层建筑平面图,进行房间编号。(2)确定室内外计算温度室外计算温度及供暖的总日数以及风速等均可由设计规范查得。室内计算温度详见设计规范。(3)确定外围护结构的最小热阻Rmin,计算方法参见教材或设计规范的相关内容。(4)计算外墙、顶棚、地板等围护结构的传热系数,并校核是否符合要求。(5)围护结构传热面积的丈量根据建筑平面图及供暖设计中的具体规定(详见教材有关部分),丈量中应注意:a.建筑图上是以离外墙内表面半砖处为轴线来标注尺寸的。b.建筑尺寸要求精确到一位小数。(6)围护结构基本耗热量的计算根据上述各值对房间进行基本耗热量计算,计算中应注意:a.民用建筑的走廊若不设散热器,则应按非供暖房间处理。b.计算中要注意方法的简化,准中求快,把凡是能统一的数据都先算出来(如:对门、窗可按其型号先计算出每一个耗热量)。c.耗热量的计算要求精确到10kcal/h。(7)附加耗热量计算a.朝向修正(只对垂直的外围护结构进行修正),修正系数应按规范选用。b.风力修正,见规范。c.外门冷风侵入附加,见规范。d.高度附加,见规范。e.冷风渗透附加,计算方法详见规范附录。(8)户间传热负荷计算计算方法依据设计规范。(9)总耗热量计算计算各房间及整个建筑物的总耗热量,并将计算结果逐项填入热负荷的计算表格中。算出建筑物的热惰性指标,以便进行经济比较的参考(体积或面积为单位均可)。(三)选择热媒及供暖系统(1)热媒及参数的选择可根据热源给定的具体条件以及建筑物的供暖要求进行考虑。(2)供暖系统应包括a.建筑物引入口的型式(与外网的连接方式及主要设备),一般绘草图说明之。b.户引入口的型式。c.供暖系统图式。水平干管、立管的布置和走向。d.系统中各种附属设备、配件的布置,如温控阀、压差控制阀或定流量阀、热表等等。在选择系统型式时,最好能找出两种(或两种以上)可行的方案加以分析比较,最后阐明所选方案的理由。(在必要时,可进行经济比较——与指导教师商量决定)。(四)散热器的选择计算(1)选择散热器型式,确定与支管的连接方式。(2)确定各房间散热器的组合片数。(3)计算中应注意各种修正值,详见教材或规范。以上供暖系统的型式,热媒的参数以及散热器的选择计算在设计中应综合反复考虑。例如某系统采用低温热水,计算结果室内布置散热器过多,这将迫使改变热媒参数以至整个系统。(五)管道的水力计...
