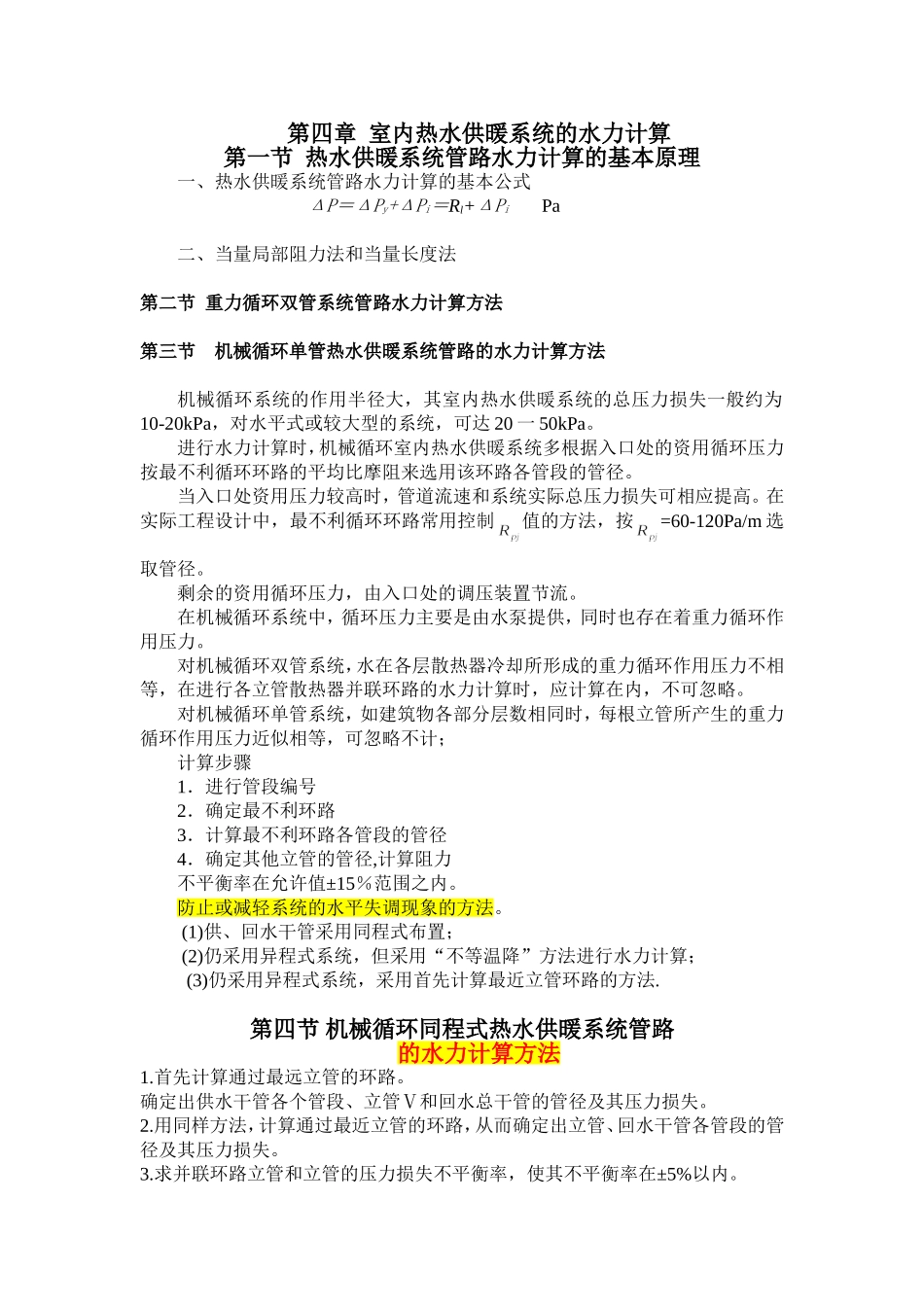

第四章室内热水供暖系统的水力计算第一节热水供暖系统管路水力计算的基本原理一、热水供暖系统管路水力计算的基本公式ΔP＝ΔPy+ΔPi＝Rl+ΔPiPa二、当量局部阻力法和当量长度法第二节重力循环双管系统管路水力计算方法第三节机械循环单管热水供暖系统管路的水力计算方法机械循环系统的作用半径大，其室内热水供暖系统的总压力损失一般约为10-20kPa，对水平式或较大型的系统，可达20一50kPa。进行水力计算时，机械循环室内热水供暖系统多根据入口处的资用循环压力按最不利循环环路的平均比摩阻来选用该环路各管段的管径。当入口处资用压力较高时，管道流速和系统实际总压力损失可相应提高。在实际工程设计中，最不利循环环路常用控制值的方法，按=60-120Pa/m选取管径。剩余的资用循环压力，由入口处的调压装置节流。在机械循环系统中，循环压力主要是由水泵提供，同时也存在着重力循环作用压力。对机械循环双管系统，水在各层散热器冷却所形成的重力循环作用压力不相等，在进行各立管散热器并联环路的水力计算时，应计算在内，不可忽略。对机械循环单管系统，如建筑物各部分层数相同时，每根立管所产生的重力循环作用压力近似相等，可忽略不计；计算步骤1．进行管段编号2．确定最不利环路3．计算最不利环路各管段的管径4．确定其他立管的管径,计算阻力不平衡率在允许值±15％范围之内。防止或减轻系统的水平失调现象的方法。(1)供、回水干管采用同程式布置；(2)仍采用异程式系统，但采用“不等温降”方法进行水力计算；(3)仍采用异程式系统，采用首先计算最近立管环路的方法.第四节机械循环同程式热水供暖系统管路的水力计算方法1.首先计算通过最远立管的环路。确定出供水干管各个管段、立管Ⅴ和回水总干管的管径及其压力损失。2.用同样方法，计算通过最近立管的环路，从而确定出立管、回水干管各管段的管径及其压力损失。3.求并联环路立管和立管的压力损失不平衡率，使其不平衡率在±5%以内。4.根据水力计算结果，利用图示方法，表示出系统的总压力损失及各立管的供、回水节点间的资用压力值。5.确定其它立管的管径。根据各立管的资用压力和立管各管段的流量，选用合适的立管管径。6.求各立管的不平衡率。根据立管的资用压力和立管的计算压力损失，求各立管的不平衡率。不平衡率应在±10%以内。可见，同程式系统的管道金属耗量，多于异程式系统，但它可以通过调整供、回水干管的各管段的压力损失来满足立管间不平衡率的要求。第五节不等温降法水力计算又称水量分配法保持热水供暖系统各并联管路(如垂直式单管的各立管，双管式各散热器支管)中进出口的设计水温降不相等的管道水力计算方法。等温降法的特点是预先规定每根立管的水温降，系统中各立管的供回水温度都去相同的数值，在这个前提下计算流量，并满足各并联环路的压力损失差额不超过15%。变温降法是在各立管温降不相等的前提下进行计算。首选选定管径，根据系统实际水力分配计算出立管的流量，根据流量来计算立管的实际温降，最后确定散热器的数量。第六节地板辐射采暖设计与计算一、地板辐射采暖设计的一般规定1、房间采暖热负荷计算,但与常规对流采暖方式热负荷计算有以下区别:1)建筑物地面敷设加热管时，采暖热负荷中不计算地面的热损失。2）采暖热负荷计算宜将室内计算温度降低2°C，或取常规对流采暖方式计算采暖热负荷的90～95%。2、采用集中热源分户热计量或分户独立热源的住宅，在计算房间热负荷时应考虑间歇采暖和户间传热等因素。3、房间局部区域采用地板辐射采暖，其他区域不采暖时，地板辐射所需散热量可按全部辐射采暖所需散热量，乘以下表中的计算系数确定。局部区域辐射采暖耗热量的计算系数采暖区面积与房间总面积之比＞0.800.550.400.25＜0.20计算系数10.720.540.380.304、进深大于6m的房间,宜以距外墙6m为界分区,视为不同的单独房间,分别计算采暖热负荷和进行地板辐射采暖设计。5、采用集中热源时的热媒工作压力不应大于0.8Mpa。当工程条件必须突破时，应选择采用适当的管材，并采取相应的系统补强措施。6、无论采用何种供水热源，地板辐射采暖热媒的温度、流量和资用压差等参数，都应与热源系统相匹配，...
