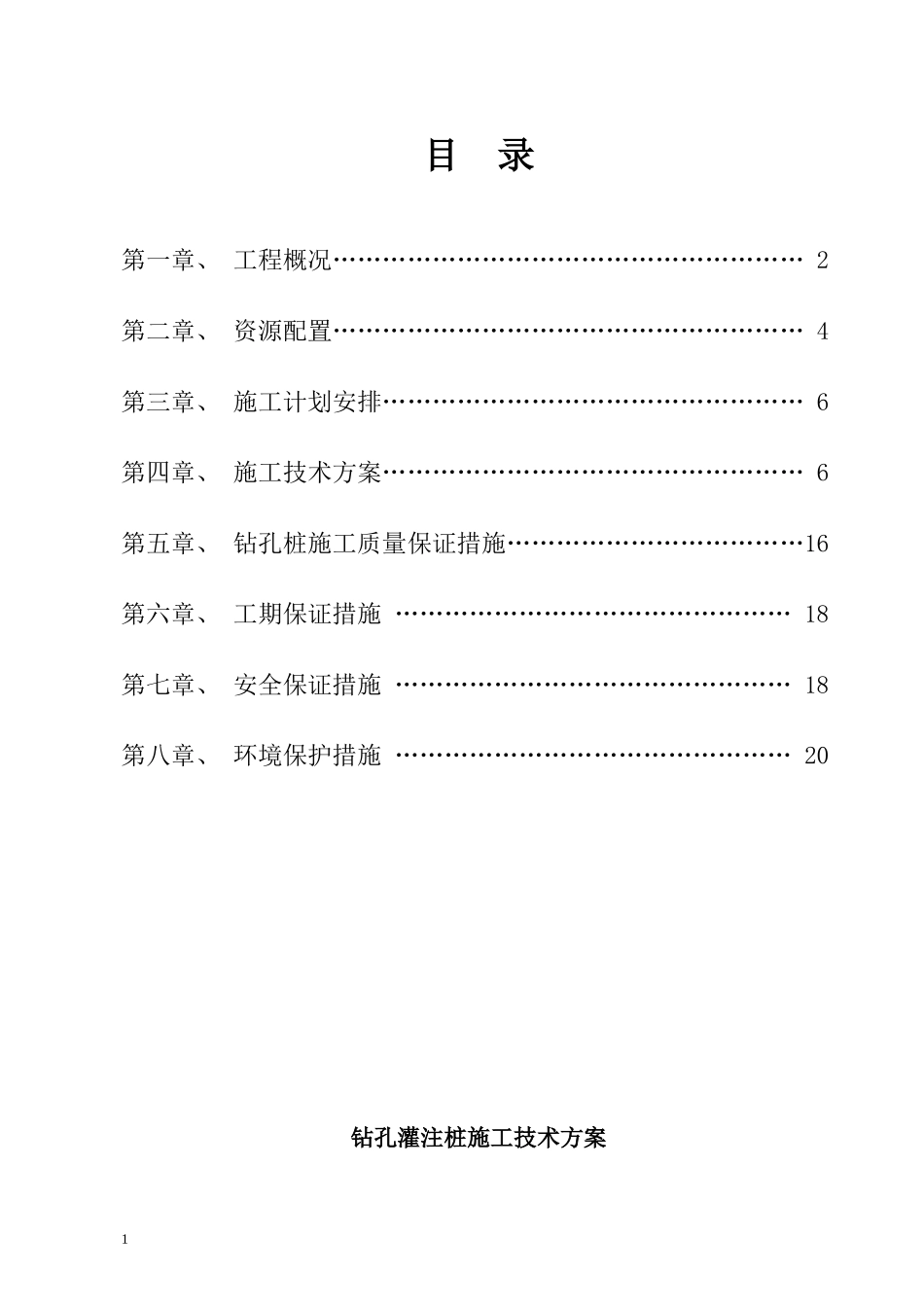

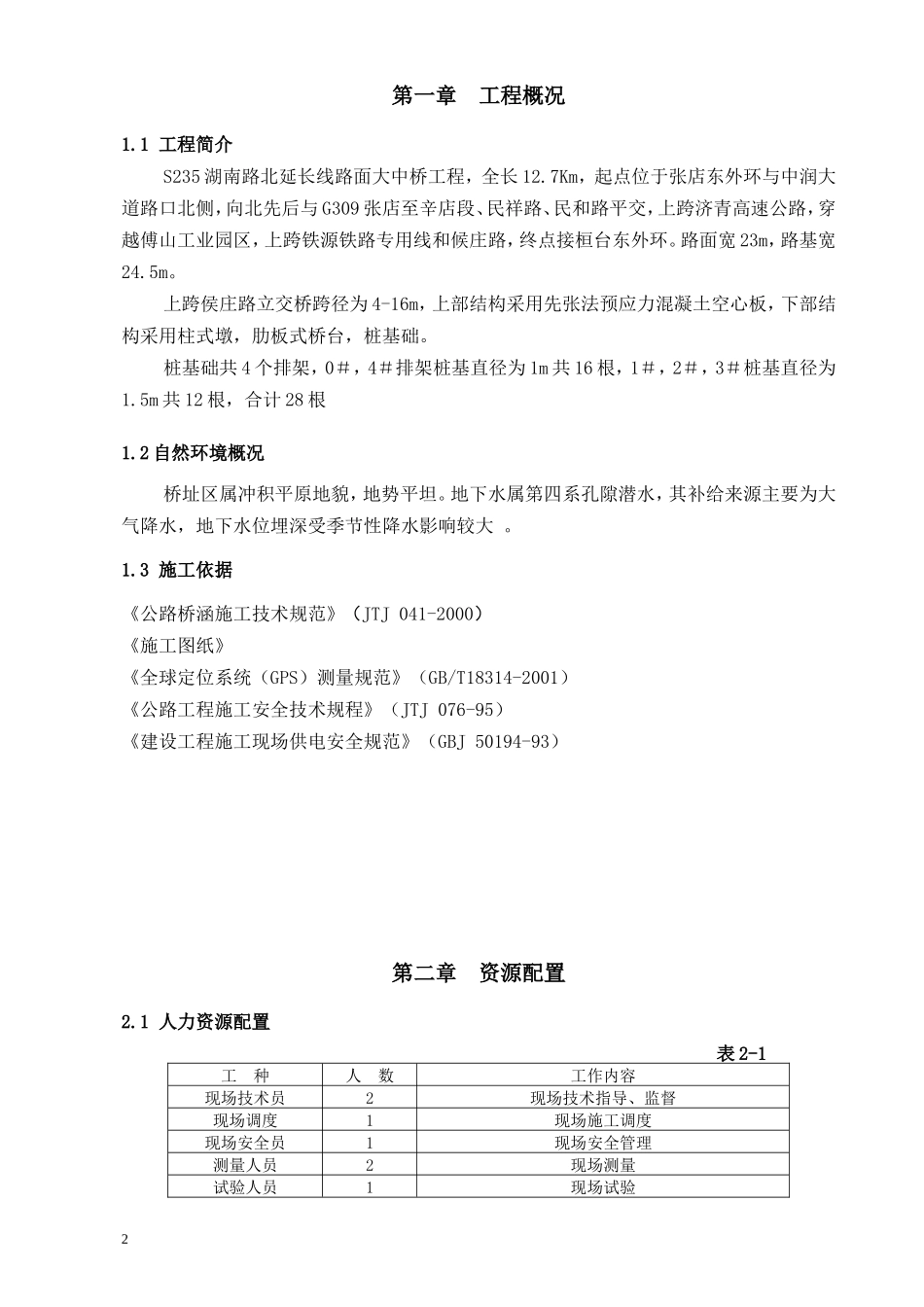

目录第一章、工程概况…………………………………………………2第二章、资源配置…………………………………………………4第三章、施工计划安排……………………………………………6第四章、施工技术方案……………………………………………6第五章、钻孔桩施工质量保证措施………………………………16第六章、工期保证措施…………………………………………18第七章、安全保证措施…………………………………………18第八章、环境保护措施…………………………………………20钻孔灌注桩施工技术方案1第一章工程概况1.1工程简介S235湖南路北延长线路面大中桥工程，全长12.7Km，起点位于张店东外环与中润大道路口北侧，向北先后与G309张店至辛店段、民祥路、民和路平交，上跨济青高速公路，穿越傅山工业园区，上跨铁源铁路专用线和候庄路，终点接桓台东外环。路面宽23m，路基宽24.5m。上跨侯庄路立交桥跨径为4-16m，上部结构采用先张法预应力混凝土空心板，下部结构采用柱式墩，肋板式桥台，桩基础。桩基础共4个排架，0＃，4＃排架桩基直径为1m共16根，1＃，2＃，3＃桩基直径为1.5m共12根，合计28根1.2自然环境概况桥址区属冲积平原地貌，地势平坦。地下水属第四系孔隙潜水，其补给来源主要为大气降水，地下水位埋深受季节性降水影响较大。1.3施工依据《公路桥涵施工技术规范》（JTJ041-2000）《施工图纸》《全球定位系统（GPS）测量规范》（GB/T18314-2001）《公路工程施工安全技术规程》（JTJ076-95）《建设工程施工现场供电安全规范》（GBJ50194-93）第二章资源配置2.1人力资源配置表2-1工种人数工作内容现场技术员2现场技术指导、监督现场调度1现场施工调度现场安全员1现场安全管理测量人员2现场测量试验人员1现场试验2钻孔技术工6钻孔施工电焊工4钢筋的焊接钢筋工15钢筋笼加工、下放电工1各工序施工用电管理总计人数332.2主要施工设备仪器配置表2-2主要材料试验、测量、质检仪器设备表序号仪器设备名称型号规格数量国别产地制造年份用途备注1混凝土振动台1m2个泰安2005砼试验2混凝土坍落度仪/3个泰安2005砼试验3水泥电动抗折机KZJ-50002台荣成2005水泥试验4抗压夹具40*404个南京2005水泥试验5石料压碎值仪/3个泰安2005砂石料试验6针片状规准仪/2套泰安2005砂石料试验7测力环30KN4个北京2006无机结合料8测力环60KN4个北京2006无机结合料9测力环100KN4个北京2006无机结合料10分析天平TG328A2台上海2005材料称量11电子天平JA510012台上海2005材料称量12混凝土钻孔取样机200mm2台泰安2005厚度检测13恒温恒湿养护室/2套泰安2006试件养护14混凝土集料筛300mm3套浙江2008级配试验15砼试模150×150×15015个泰安2008砼试验16全站仪拓普康1台日本2009控制测量17水准仪欧宝2台国产2009控制测量设备名称型号单位数量泥浆比重计NB-1型个2泥浆含砂率测定仪NA-1型台2泥浆稠度计1006型个23编号机械设备名称型号单位数量1电焊机BX1-315-2台42钢筋调直机GT3-12台13钢筋切断机GQ40-2.2KW台14钢筋切割机3KW台15钢筋弯曲机JGW-3\GW40台16旋挖钻机XR220A台17装载机2L30F台18吊机30T台19漏斗1.7m³个210导管￠30cm节2511探孔器6m和9m个212发电机30KW台1第三章施工计划安排上跨侯庄桥的灌注桩施工顺序和工期墩台号施工顺序施工日期0＃后排左2左1右1右2前排右2右1左1左24月26号至5月6号1#左2左1右1右25月7号至5月11号2＃右2右1左1左25月12号至5月16号3＃左2左右1右25月17号至5月21号4＃前排右2右1左1左2后排左2左1右1右25月22号至6月1号第四章施工技术方案4.1钻孔桩施工技术方案本工程钻孔灌注桩拟选用XR220A型旋挖钻机泥浆护壁成孔工艺。根据设计图纸布桩情况和设计单位对工期、质量的要求，在施工中严格执行《JGT041-2000》（公路桥涵施工技术规范）桩基规范有关规定施工，以强化施工质量管理，确保工程质量。为确保工程质量，在一个工序完成后，经检查履行签字手续后，方可进行下一道工序4施工，具体工艺如下：1）定位放线对图纸尺寸进行认真计算，经检验无误后，根据控制点与桩位的关系编制坐标，对桩位进行监控，具体如下：在桩机就位前，由技术员用全站仪在要施工的桩位进行放样，并经过监理单位...
