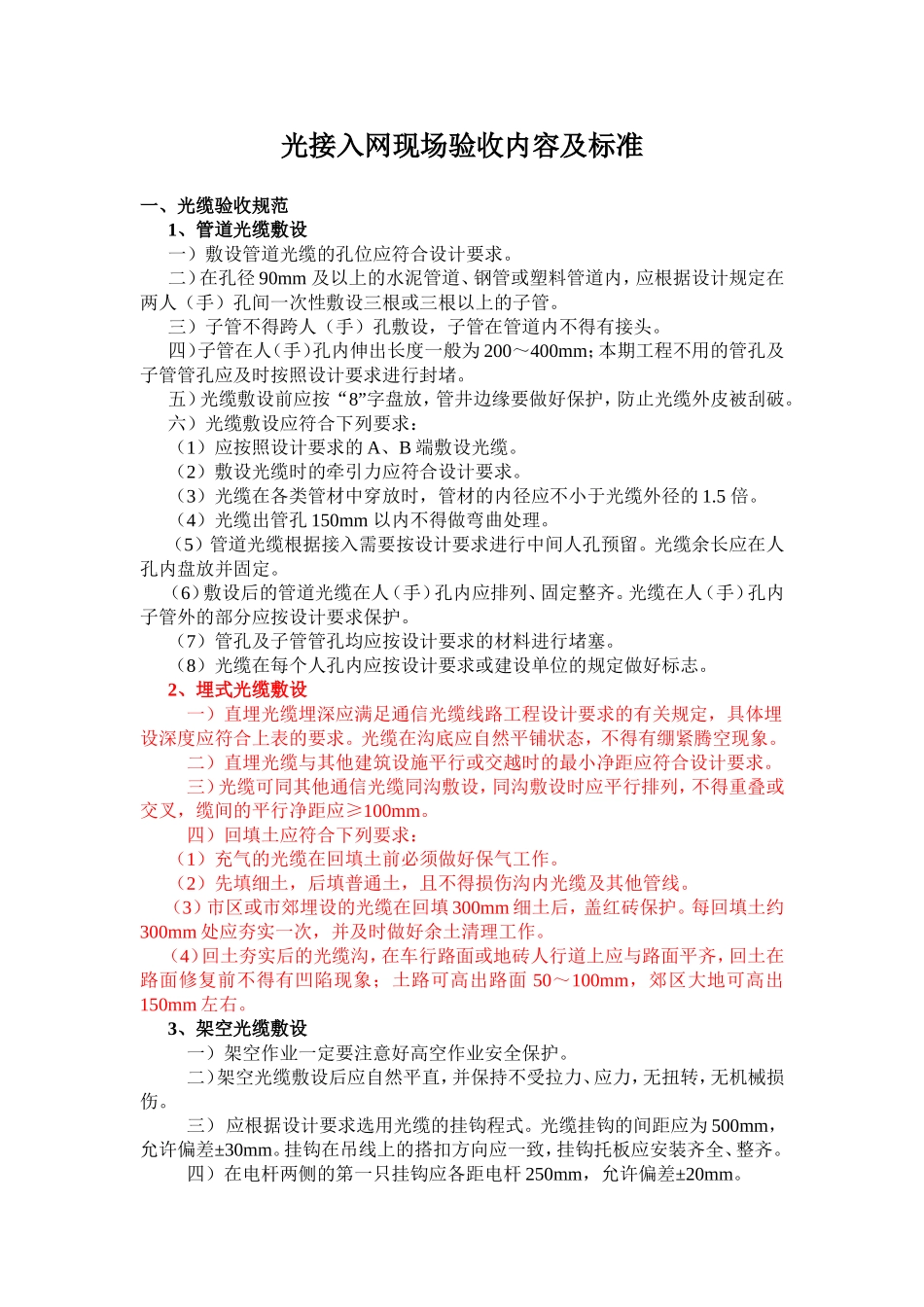

光接入网现场验收内容及标准一、光缆验收规范1、管道光缆敷设一）敷设管道光缆的孔位应符合设计要求。二）在孔径90mm及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。三）子管不得跨人（手）孔敷设，子管在管道内不得有接头。四）子管在人（手）孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。五）光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被刮破。六）光缆敷设应符合下列要求：（1）应按照设计要求的A、B端敷设光缆。（2）敷设光缆时的牵引力应符合设计要求。（3）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5倍。（4）光缆出管孔150mm以内不得做弯曲处理。（5）管道光缆根据接入需要按设计要求进行中间人孔预留。光缆余长应在人孔内盘放并固定。（6）敷设后的管道光缆在人（手）孔内应排列、固定整齐。光缆在人（手）孔内子管外的部分应按设计要求保护。（7）管孔及子管管孔均应按设计要求的材料进行堵塞。（8）光缆在每个人孔内应按设计要求或建设单位的规定做好标志。2、埋式光缆敷设一）直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。光缆在沟底应自然平铺状态，不得有绷紧腾空现象。二）直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。三）光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。四）回填土应符合下列要求：（1）充气的光缆在回填土前必须做好保气工作。（2）先填细土，后填普通土，且不得损伤沟内光缆及其他管线。（3）市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护。每回填土约300mm处应夯实一次，并及时做好余土清理工作。（4）回土夯实后的光缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右。3、架空光缆敷设一）架空作业一定要注意好高空作业安全保护。二）架空光缆敷设后应自然平直，并保持不受拉力、应力，无扭转，无机械损伤。三）应根据设计要求选用光缆的挂钩程式。光缆挂钩的间距应为500mm，允许偏差±30mm。挂钩在吊线上的搭扣方向应一致，挂钩托板应安装齐全、整齐。四）在电杆两侧的第一只挂钩应各距电杆250mm，允许偏差±20mm。五）布放吊挂式架空光缆应在每1～3根杆上作一处伸缩预留。伸缩预留在电杆两侧的扎带间下垂200mm。光缆经十字吊线或丁字吊线处亦应安装保护管。4、墙壁光缆敷设一）墙壁光缆的敷设应满足以下要求：（1）不宜在墙壁上敷设铠装或油麻光缆。（2）墙壁光缆离地面高度应不小于3m，跨越街坊、院内通路等应采用钢绞线吊挂，其缆线最低点距地面应符合设计要求。（3）墙壁光缆与其它管线的最小间距应符合设计规范要求。（4）水平敷设的吊线在墙壁上的终端固定、中间支撑应符合上面两图的要求。（5）墙上支撑的间距应为8～10m，终端固定物与第一只中间支撑的距离应≤5m。（6）墙壁架空光缆的卡钩间距要求与杆路架空的卡钩间距要求相同。墙壁架空光缆转弯两侧的卡钩间距应为150～250mm两侧距离须相等。二）在进出竖井的出入口和穿越墙体、楼板及防火分区的孔洞处应采用防火封堵材料封堵。5、楼道光缆敷设一）光缆在楼道中敷设一般采取在线槽和暗管敷设两种，应符合下列规定：（1）预埋线槽和暗管的的规格型号应要符合设计文件的要求。（2）预埋线槽和暗管两端宜用标志表示出编号等内容，如果是电信自建线槽，还需喷上电信标识。（3）预埋线槽宜采用金属线槽，预埋或密封线槽的截面利用率应为30％～50％。（4）敷设暗管宜采用钢管或阻燃聚氯乙烯硬质管。布放4芯以上光缆时，直线管道的管径利用率应为50％～60％，弯管道应为40％～50％。暗管布放4芯及以下光缆时，管道的截面利用率应为25％～30％。二）在线槽中敷设光缆应符合下列规定：（1）密封线槽内光缆布放应顺直，尽量不交叉，在光缆进出线槽部位、转弯处应绑扎固定。不宜与电力电缆交越，若无法满足时，必须采取相应的保护措施。（2）在水平、...
