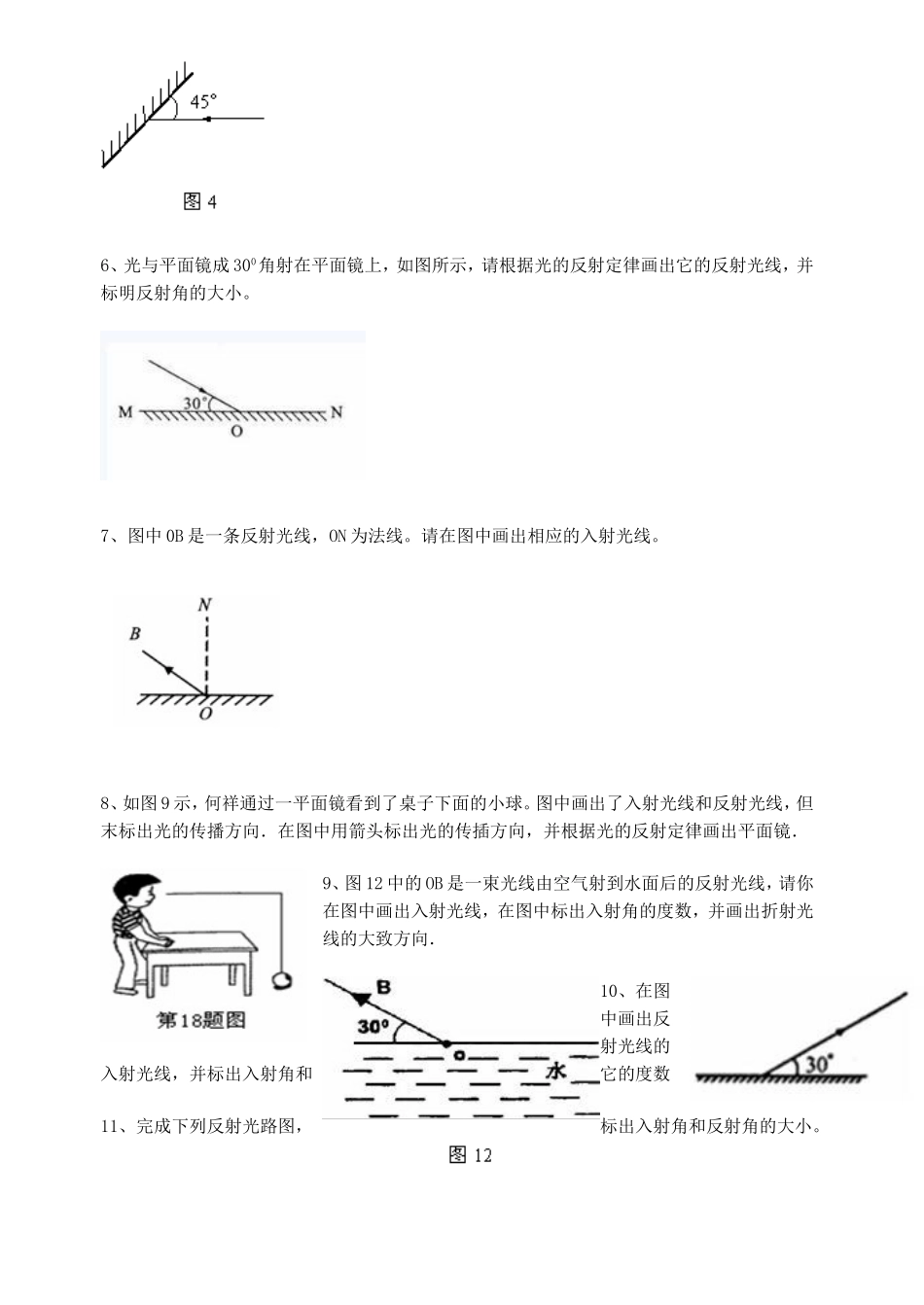

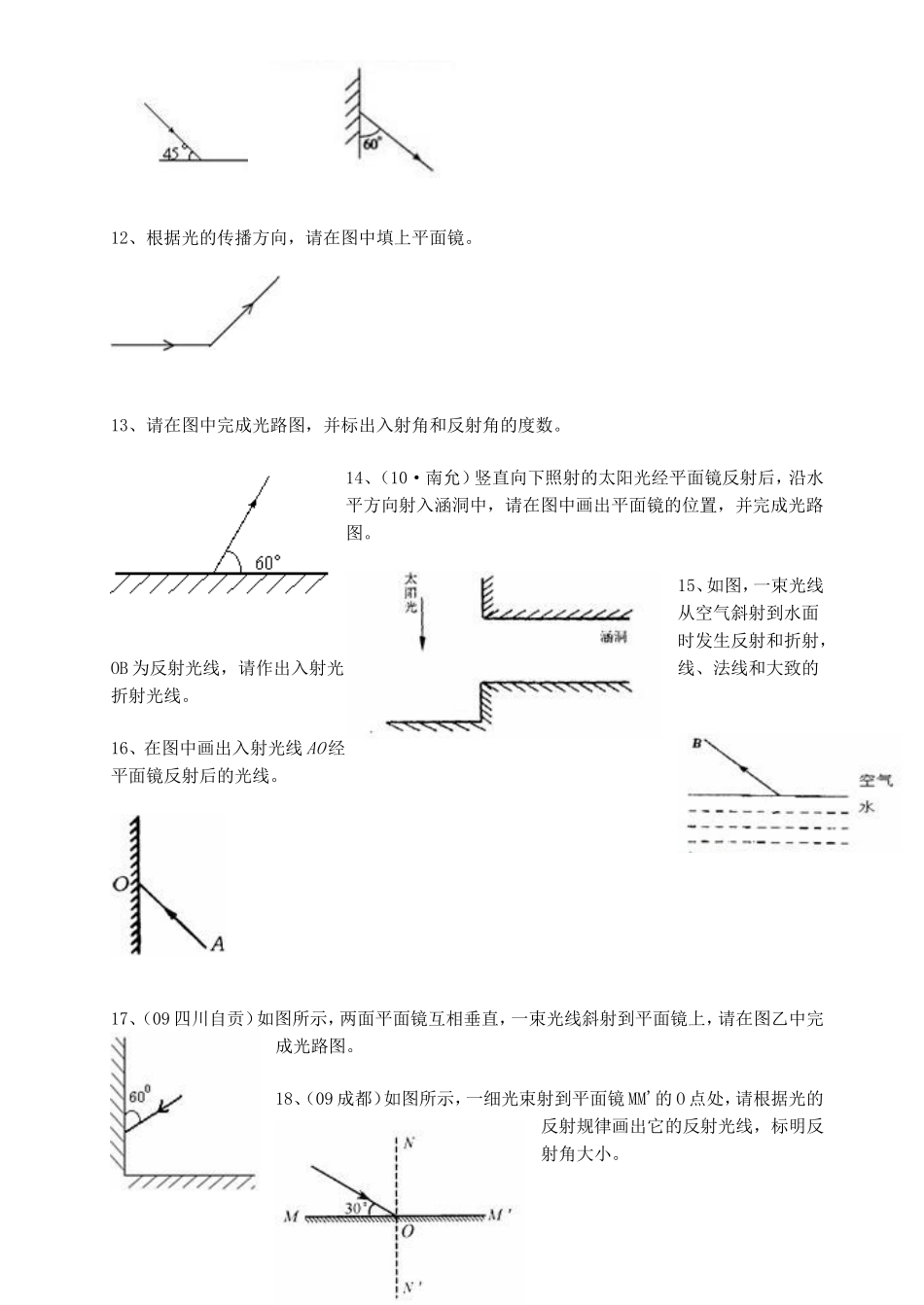

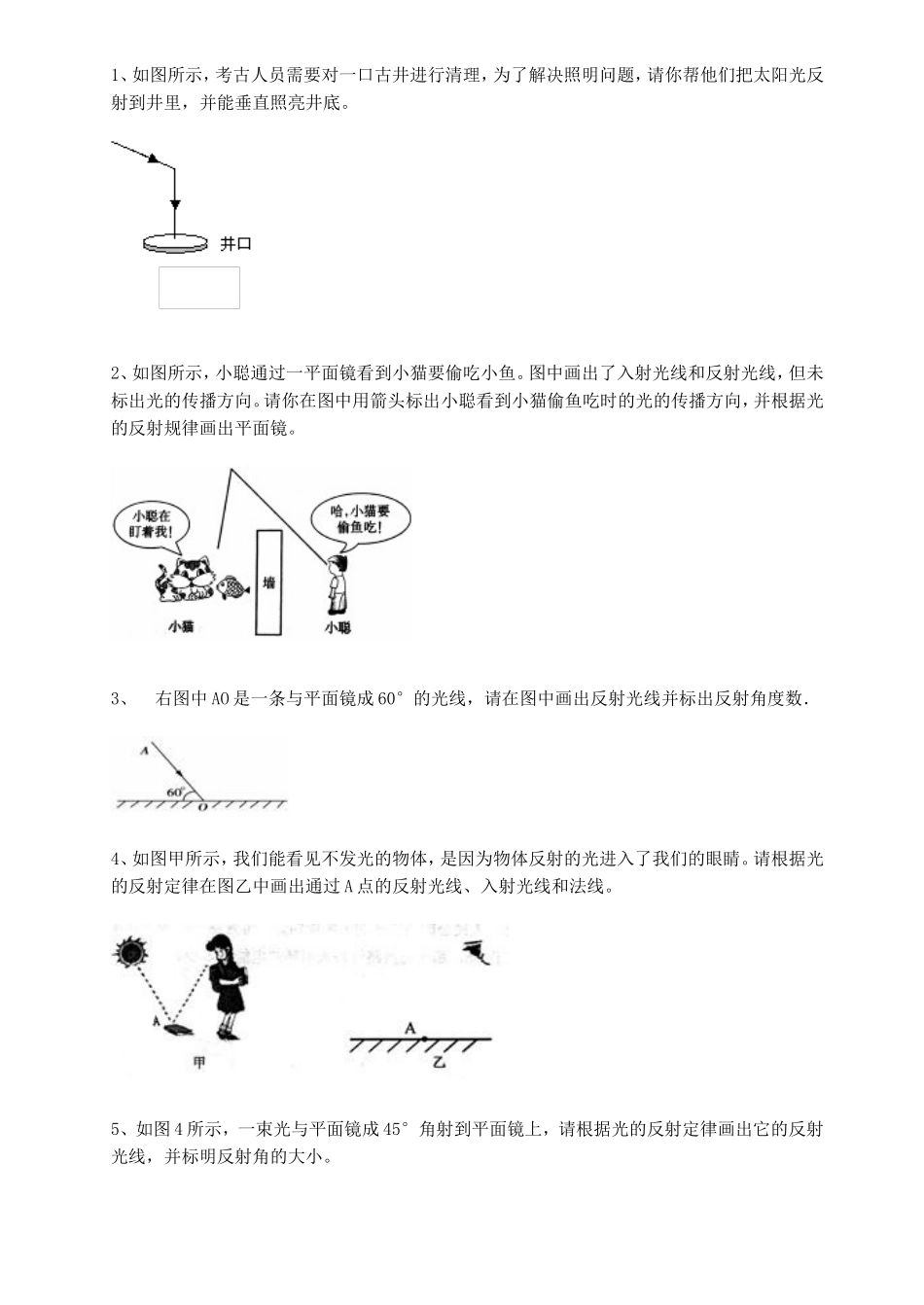

1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。3、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。5、如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。6、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。7、图中0B是一条反射光线，ON为法线。请在图中画出相应的入射光线。8、如图9示，何祥通过一平面镜看到了桌子下面的小球。图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．9、图12中的OB是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数，并画出折射光线的大致方向．10、在图中画出反射光线的入射光线，并标出入射角和它的度数11、完成下列反射光路图，标出入射角和反射角的大小。12、根据光的传播方向，请在图中填上平面镜。13、请在图中完成光路图，并标出入射角和反射角的度数。14、（10·南允）竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。15、如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线。16、在图中画出入射光线AO经平面镜反射后的光线。17、（09四川自贡）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。18、（09成都）如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。19、（09重庆）如图所示，研究光的反射时，测得入射光线与镜面的夹角为40º，则反射角是度。参考答案一、作图题1、【解析】先作出入射光线和反射光线的角平分线为法线，再作法线的垂线为镜面。【答案】答案内容如图所示2、【解析】小聪能看到小猫偷吃鱼，是因为猫身上反射光线，经过平面镜再反射，反射光线进入小聪的眼睛里；根据反射定律可知，反射角等于入射角，法线应该是入射光线和反射光线夹角的平分线，法线与镜面垂直的特点，则可以确定平面镜的位置。【答案】答案内容如图所示【点评】本题考查了光的反射定律及作图能力。利用光的反射定律作图是一个重要的知识点，掌握基本的作图方法至关重要，还要注意的是光的传播方向。本题难度中等。3、【解析】入射光线与镜面的夹角是60°，则反射角γ＝90°－60°＝30°，根据光的反射定律做出反射光线．【答案】：4、如图所示5、6、7、8、9、10、11、略.12、答案略13、答案略14、15、图略。作对入射光线和折射光线各得1分，不画法线扣1分。16、17、答案：18、答案：略19、答案：作图略50
