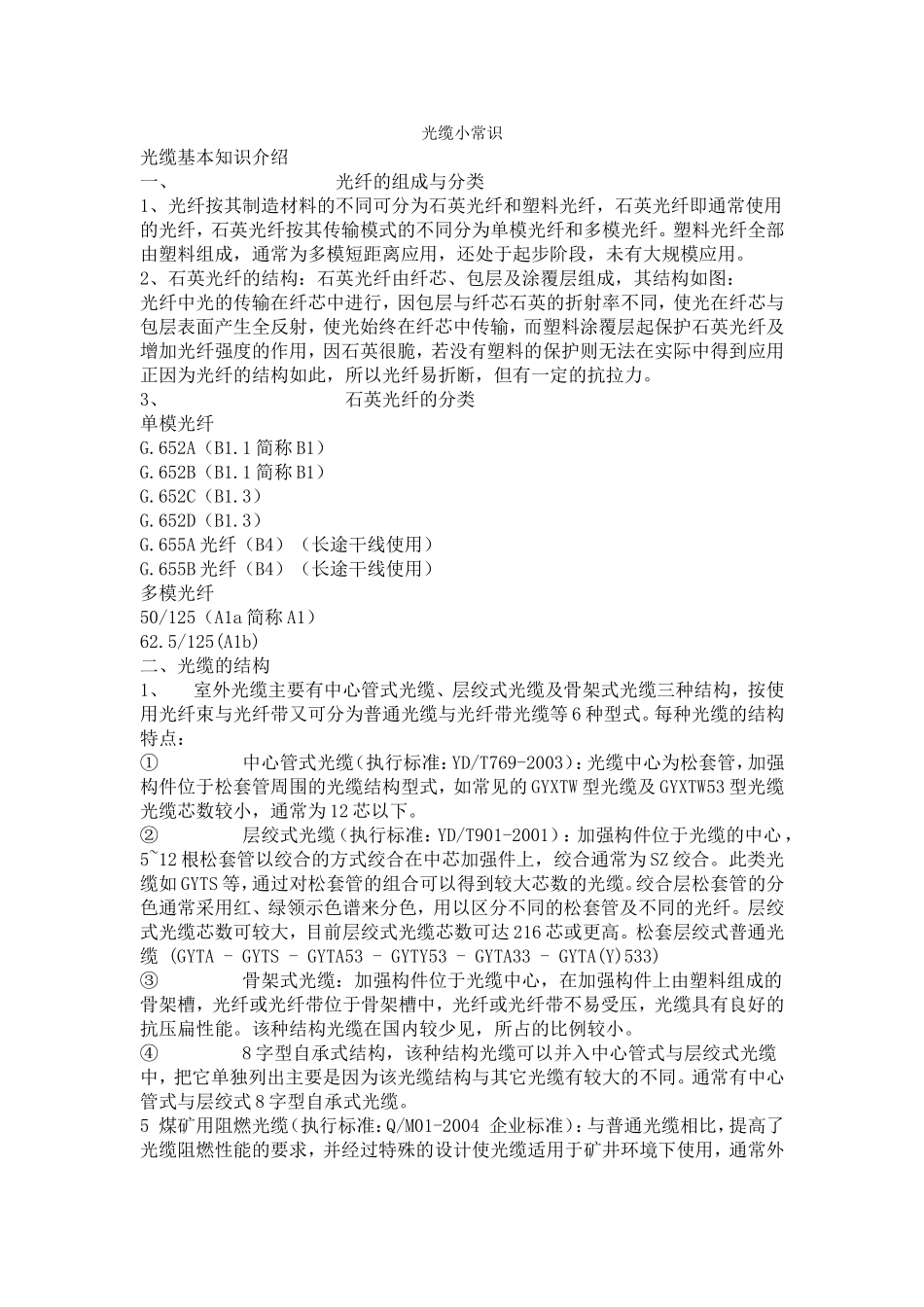

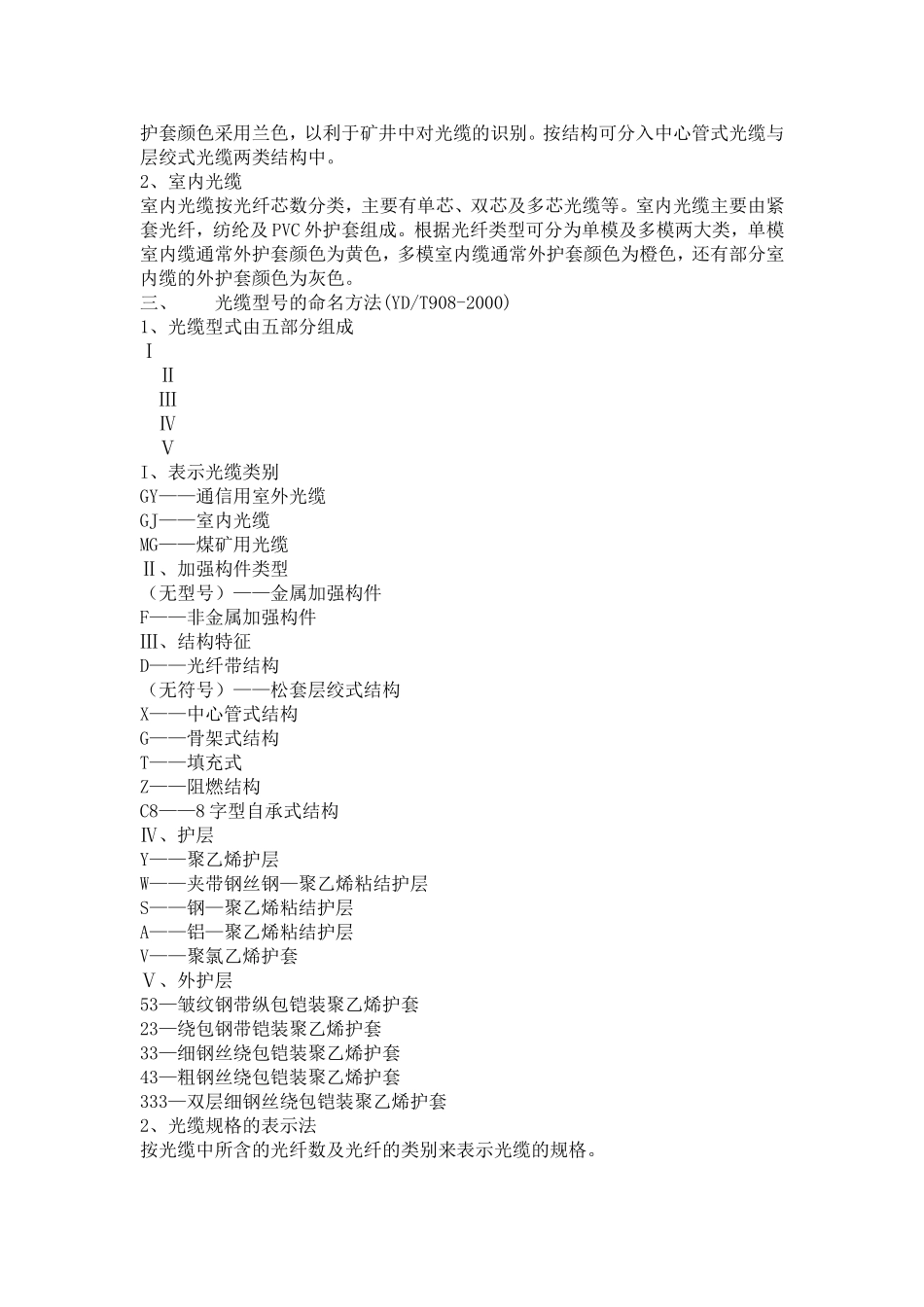

光缆小常识光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图：光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。3、石英光纤的分类单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆光缆芯数较小，通常为12芯以下。②层绞式光缆（执行标准：YD/T901-2001）：加强构件位于光缆的中心，5~12根松套管以绞合的方式绞合在中芯加强件上，绞合通常为SZ绞合。此类光缆如GYTS等，通过对松套管的组合可以得到较大芯数的光缆。绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的光纤。层绞式光缆芯数可较大，目前层绞式光缆芯数可达216芯或更高。松套层绞式普通光缆(GYTA-GYTS-GYTA53-GYTY53-GYTA33-GYTA(Y)533)③骨架式光缆：加强构件位于光缆中心，在加强构件上由塑料组成的骨架槽，光纤或光纤带位于骨架槽中，光纤或光纤带不易受压，光缆具有良好的抗压扁性能。该种结构光缆在国内较少见，所占的比例较小。④8字型自承式结构，该种结构光缆可以并入中心管式与层绞式光缆中，把它单独列出主要是因为该光缆结构与其它光缆有较大的不同。通常有中心管式与层绞式8字型自承式光缆。5煤矿用阻燃光缆（执行标准：Q/M01-2004企业标准）：与普通光缆相比，提高了光缆阻燃性能的要求，并经过特殊的设计使光缆适用于矿井环境下使用，通常外护套颜色采用兰色，以利于矿井中对光缆的识别。按结构可分入中心管式光缆与层绞式光缆两类结构中。2、室内光缆室内光缆按光纤芯数分类，主要有单芯、双芯及多芯光缆等。室内光缆主要由紧套光纤，纺纶及PVC外护套组成。根据光纤类型可分为单模及多模两大类，单模室内缆通常外护套颜色为黄色，多模室内缆通常外护套颜色为橙色，还有部分室内缆的外护套颜色为灰色。三、光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成ⅠⅡⅢⅣⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。若含有4根多模50/125的光纤，则表示为4A1a或4A1。3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带...
