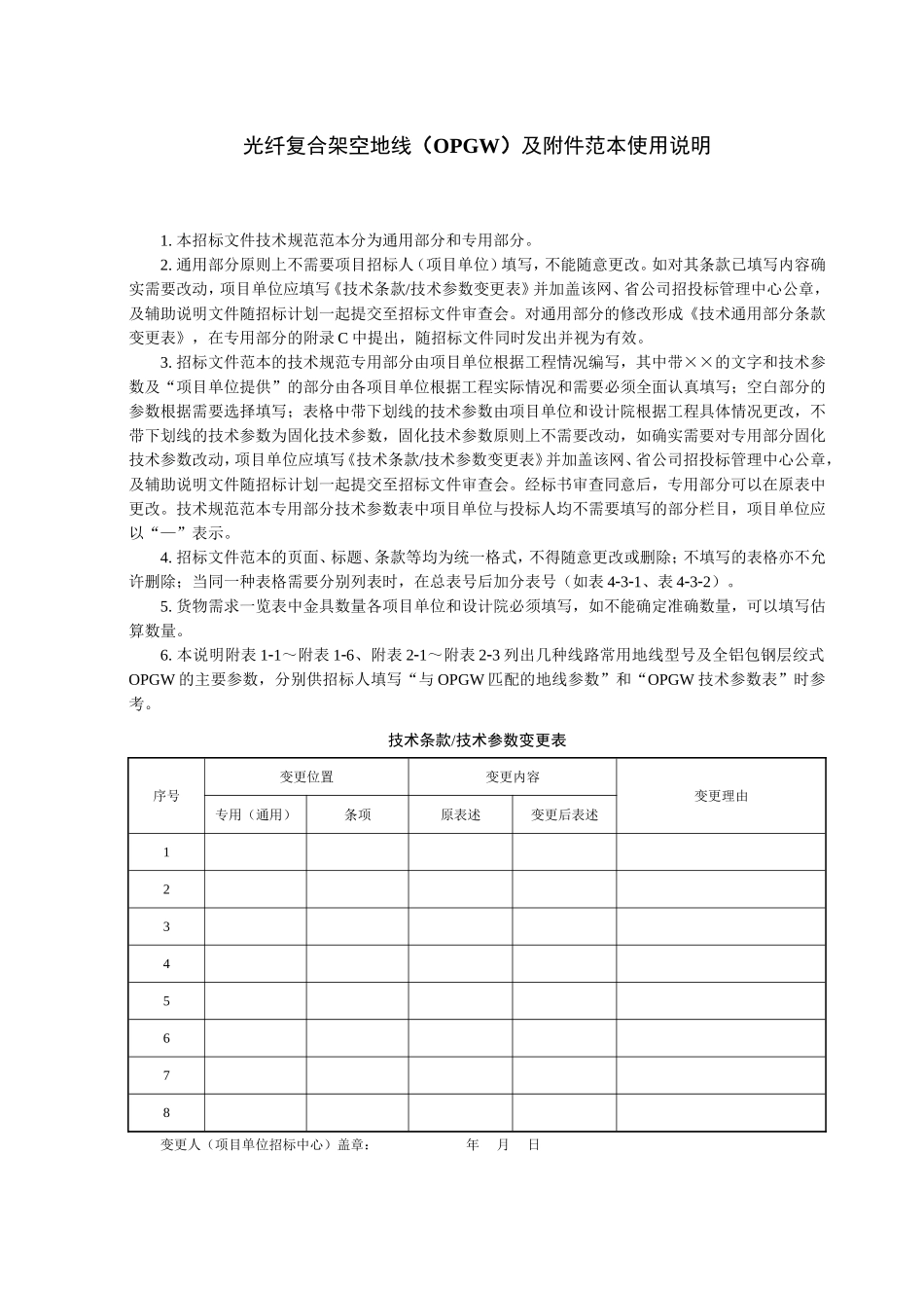

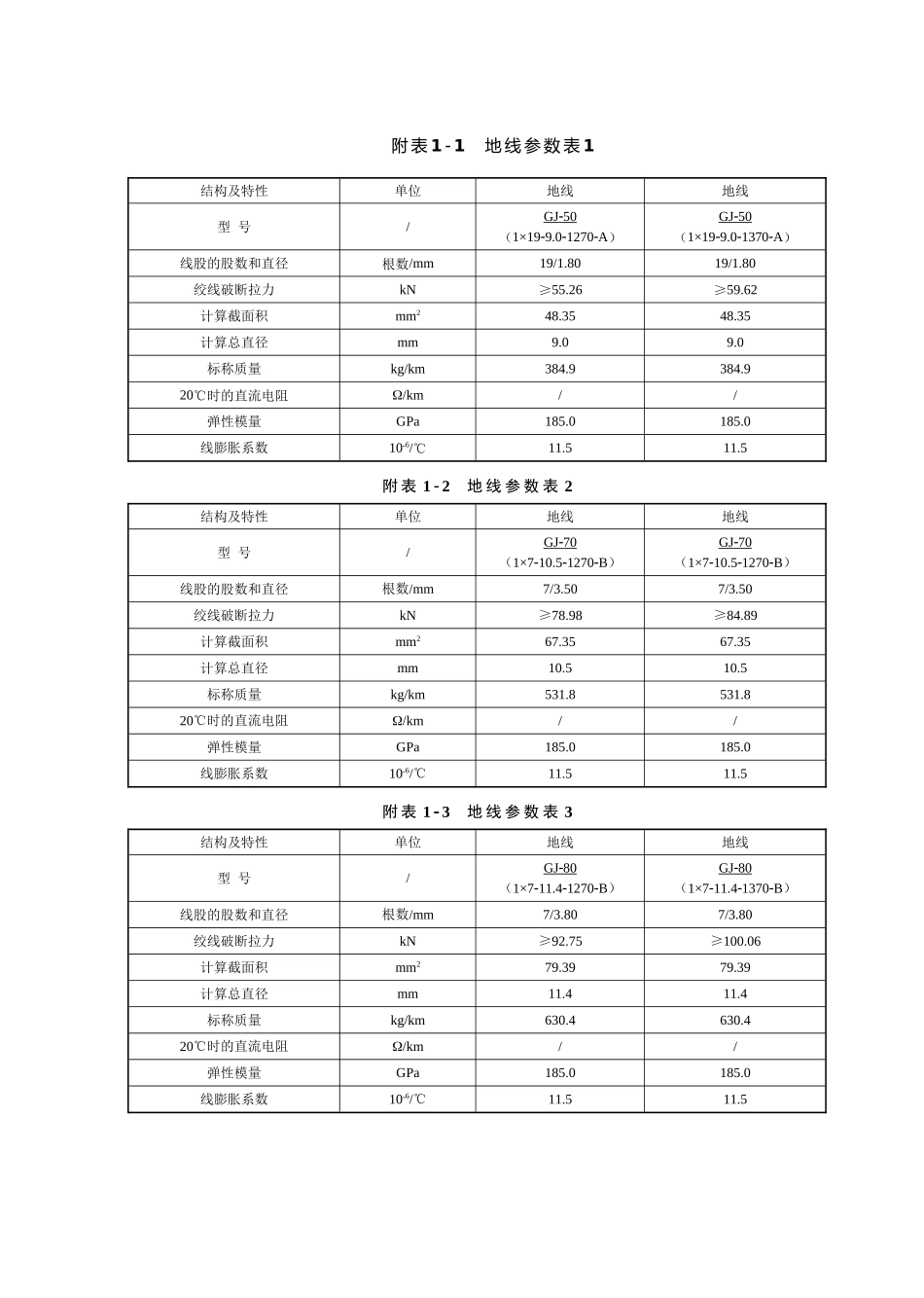

光纤复合架空地线（OPGW）及附件范本使用说明1.本招标文件技术规范范本分为通用部分和专用部分。2.通用部分原则上不需要项目招标人（项目单位）填写，不能随意更改。如对其条款已填写内容确实需要改动，项目单位应填写《技术条款/技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。对通用部分的修改形成《技术通用部分条款变更表》，在专用部分的附录C中提出，随招标文件同时发出并视为有效。3.招标文件范本的技术规范专用部分由项目单位根据工程情况编写，其中带××的文字和技术参数及“项目单位提供”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，固化技术参数原则上不需要改动，如确实需要对专用部分固化技术参数改动，项目单位应填写《技术条款/技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，专用部分可以在原表中更改。技术规范范本专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。4.招标文件范本的页面、标题、条款等均为统一格式，不得随意更改或删除；不填写的表格亦不允许删除；当同一种表格需要分别列表时，在总表号后加分表号（如表431、表432）。5.货物需求一览表中金具数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。6.本说明附表11～附表16、附表21～附表23列出几种线路常用地线型号及全铝包钢层绞式OPGW的主要参数，分别供招标人填写“与OPGW匹配的地线参数”和“OPGW技术参数表”时参考。技术条款/技术参数变更表序号变更位置变更内容变更理由专用（通用）条项原表述变更后表述12345678变更人（项目单位招标中心）盖章：年月日附表11地线参数表1结构及特性单位地线地线型号/GJ50（1×199.01270A）GJ50（1×199.01370A）线股的股数和直径根数/mm19/1.8019/1.80绞线破断拉力kN≥55.26≥59.62计算截面积mm248.3548.35计算总直径mm9.09.0标称质量kg/km384.9384.920℃时的直流电阻/km//弹性模量GPa185.0185.0线膨胀系数106/℃11.511.5附表12地线参数表2结构及特性单位地线地线型号/GJ70（1×710.51270B）GJ70（1×710.51270B）线股的股数和直径根数/mm7/3.507/3.50绞线破断拉力kN≥78.98≥84.89计算截面积mm267.3567.35计算总直径mm10.510.5标称质量kg/km531.8531.820℃时的直流电阻/km//弹性模量GPa185.0185.0线膨胀系数106/℃11.511.5附表13地线参数表3结构及特性单位地线地线型号/GJ80（1×711.41270B）GJ80（1×711.41370B）线股的股数和直径根数/mm7/3.807/3.80绞线破断拉力kN≥92.75≥100.06计算截面积mm279.3979.39计算总直径mm11.411.4标称质量kg/km630.4630.420℃时的直流电阻/km//弹性模量GPa185.0185.0线膨胀系数106/℃11.511.5附表14地线参数表4结构及特性单位地线地线型号/LGJ70/40（JL/G1A7012/7）LGJ95/55（JL/G1A9512/7）线股的股数和直径根数/mm19/2.7219/3.20额定拉断力（RTS）kN≥58.22≥77.85计算截面积mm2110.4152.81计算总直径mm13.6016.0标称质量kg/km510.2706.120℃时的直流电阻/km≤0.4141≤0.2992弹性模量GPa105.0105.0线膨胀系数106/℃15.315.3附表15地线参数表5结构及特性单位地线地线型号/JLB4012019JLB4015019线股的股数和直径根数/mm19/2.8519/3.15额定拉断力（RTS）kN≥74.18≥90.62计算截面积mm2121.21148.07计算总直径mm14.2515.75标称质量kg/km570.3696.720℃时的直流电阻/km≤0.3606≤0.2952弹性模量GPa103.6103.6线膨胀系数106/℃15.515.5附表16地线参数表6结构及特性单位地线地线型号/JLB4018519JLB3510019线股的股数和直径根数/mm19/3.5019/2.60额定拉断力（RTS）kN≥111.87≥73.54计算截面积mm2182.80100.88计算总直径mm17...
