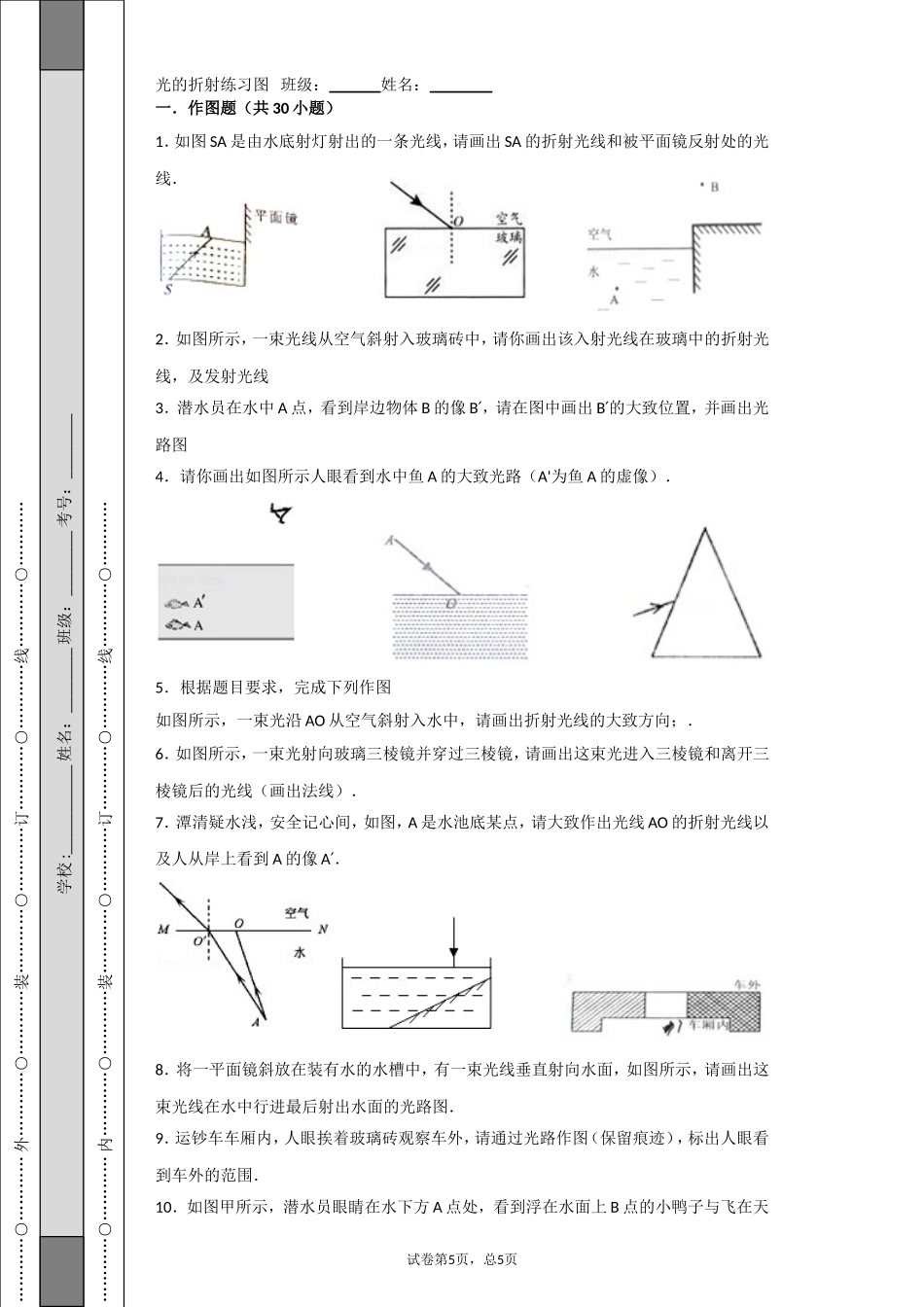

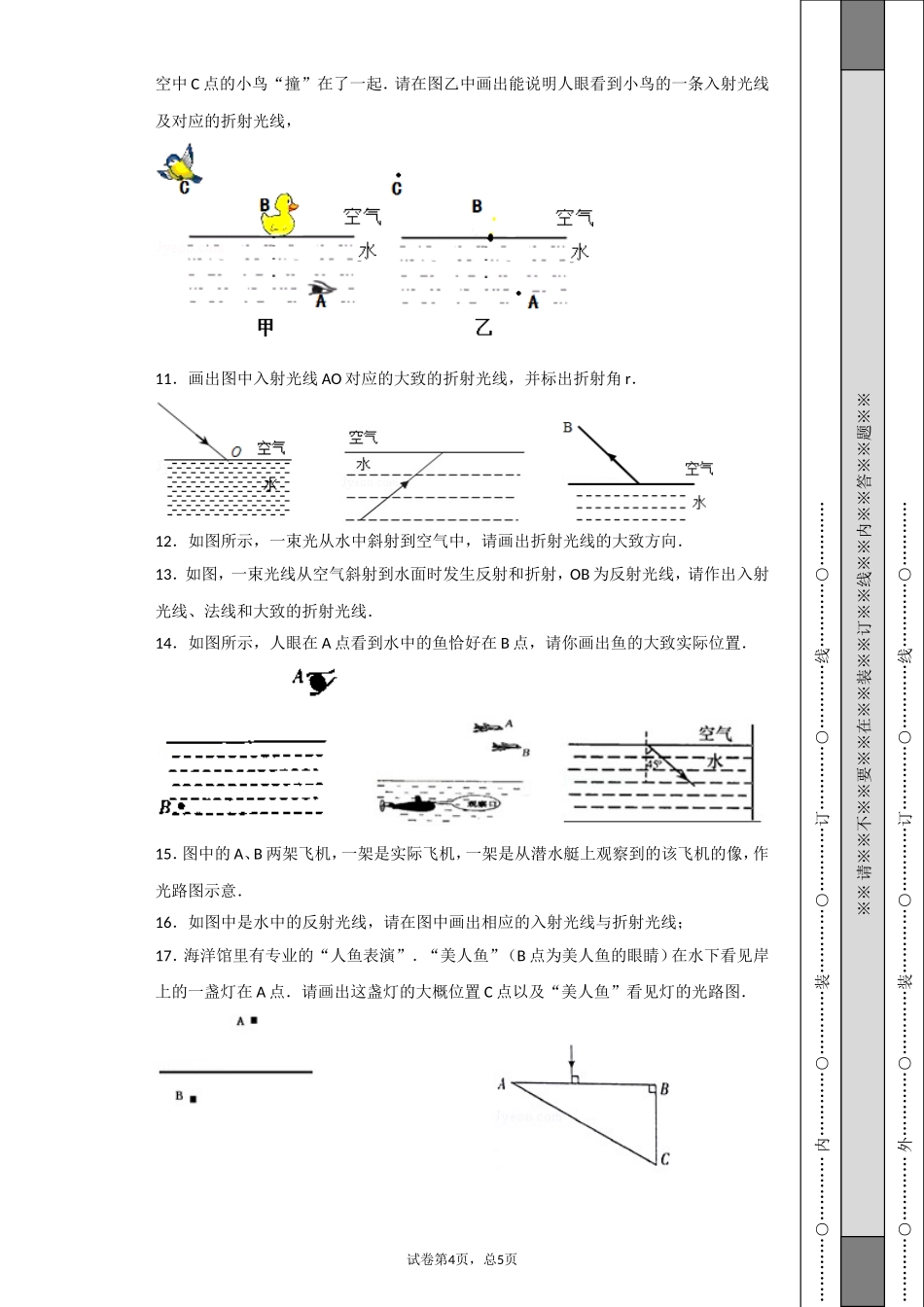

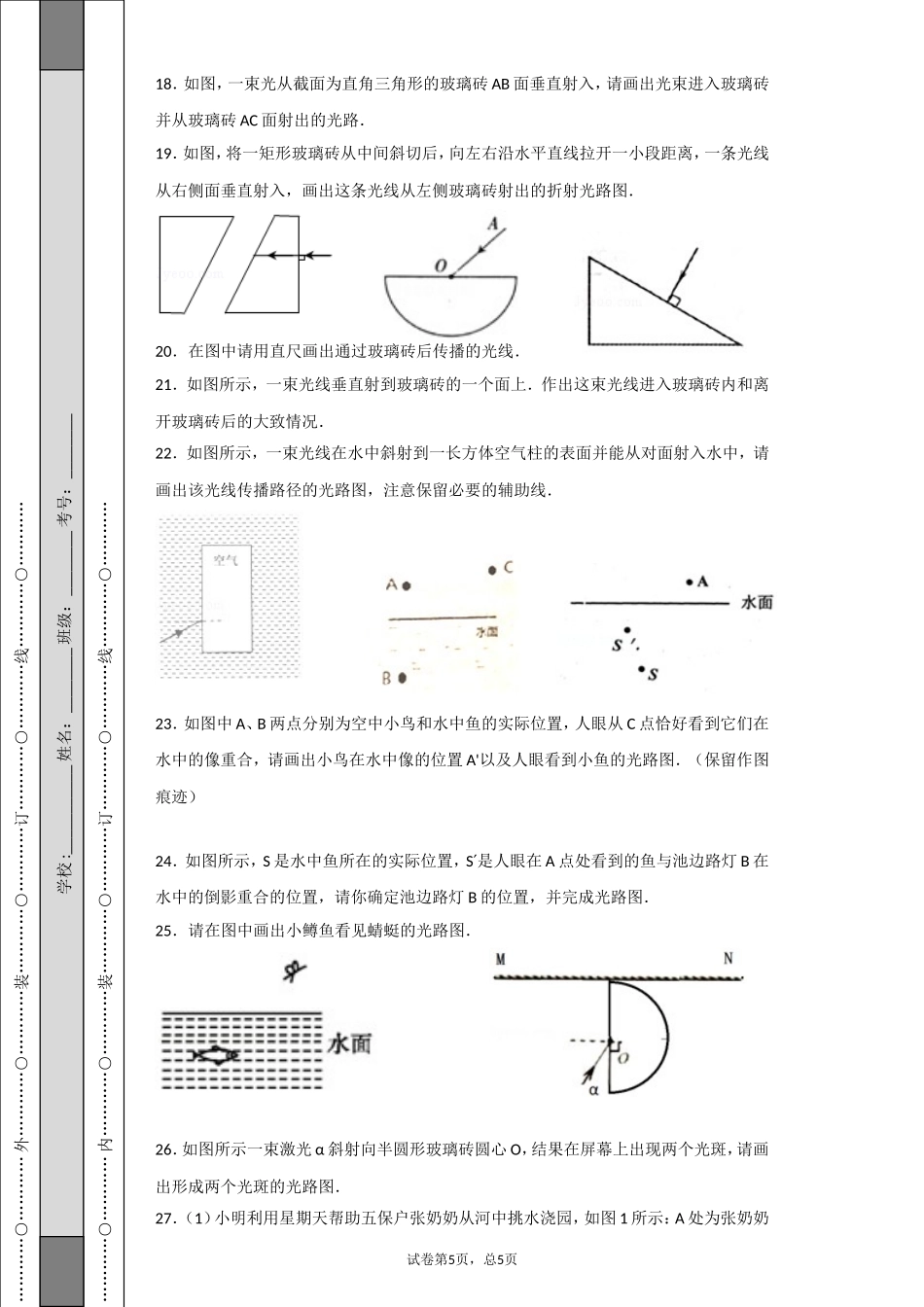

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：________班级：________考号：________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………光的折射练习图班级：姓名：一．作图题（共30小题）1．如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．2．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线，及发射光线3．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图4．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．5．根据题目要求，完成下列作图如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向；．6．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．7．潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′．8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．9．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围．10．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天试卷第5页，总5页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，11．画出图中入射光线AO对应的大致的折射光线，并标出折射角r．12．如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向．13．如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．14．如图所示，人眼在A点看到水中的鱼恰好在B点，请你画出鱼的大致实际位置．15．图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，作光路图示意．16．如图中是水中的反射光线，请在图中画出相应的入射光线与折射光线；17．海洋馆里有专业的“人鱼表演”．“美人鱼”（B点为美人鱼的眼睛）在水下看见岸上的一盏灯在A点．请画出这盏灯的大概位置C点以及“美人鱼”看见灯的光路图．试卷第4页，总5页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：________班级：________考号：________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………18．如图，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃砖并从玻璃砖AC面射出的光路．19．如图，将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，一条光线从右侧面垂直射入，画出这条光线从左侧玻璃砖射出的折射光路图．20．在图中请用直尺画出通过玻璃砖后传播的光线．21．如图所示，一束光线垂直射到玻璃砖的一个面上．作出这束光线进入玻璃砖内和离开玻璃砖后的大致情况．22．如图所示，一束光线在水中斜射到一长方体空气柱的表面并能从对面射入水中，请画出该光线传播路径的光路图，注意保留必要的辅助线．23．如图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图．（保留作图痕迹）24．如图所示，S是水中鱼所在的实际位置，S′是人眼在A点处看到的鱼与池边路灯B在水中的倒影重合的位置，请你确定池边路灯B的位置，并完成光路图．25．请在图中画出小鳟鱼看见蜻蜓的光路图．26．如图所示一束激光α斜射向半圆形玻璃砖圆心O...
