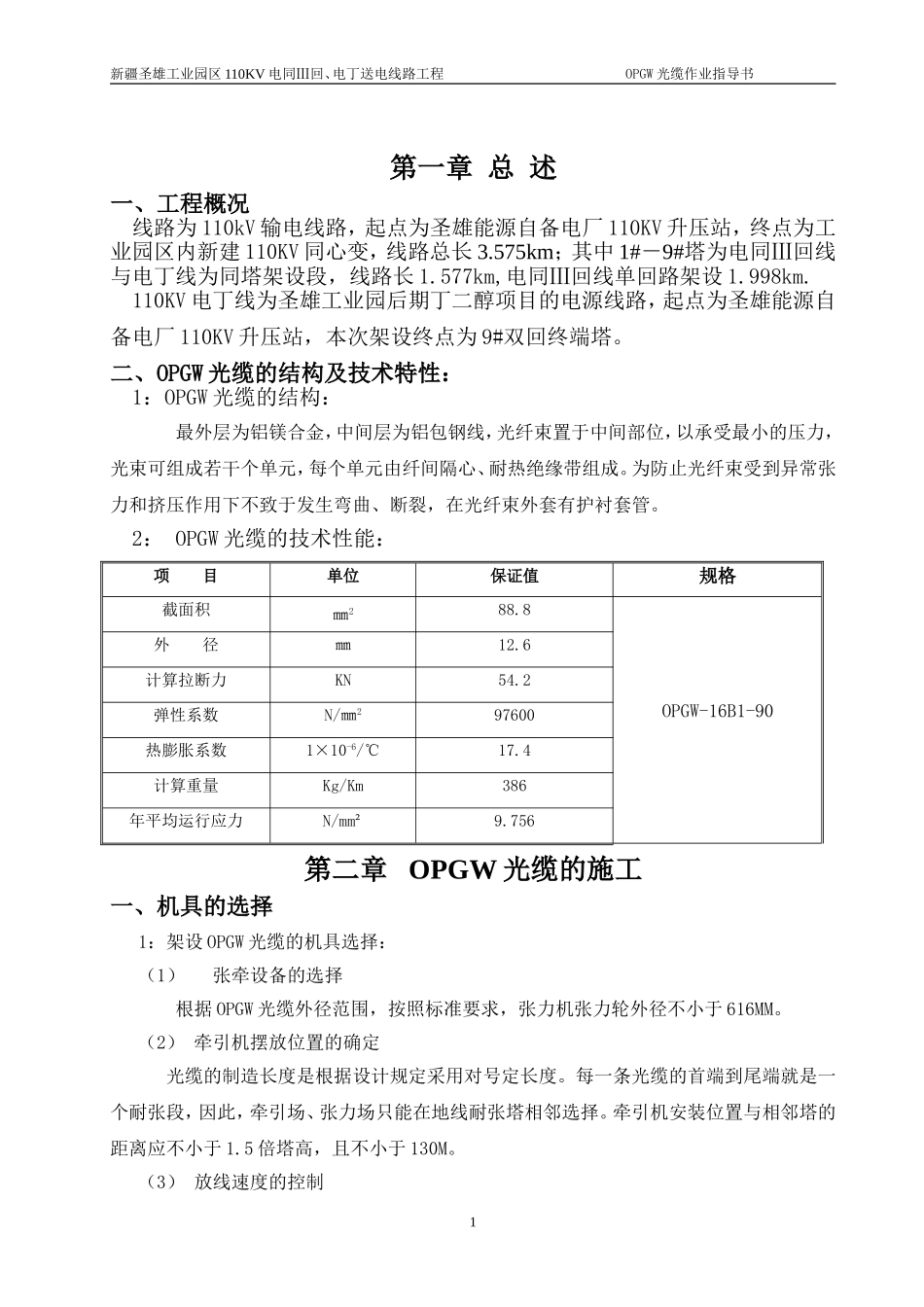

1新疆圣雄工业园区110KV电同Ⅲ回、电丁送电线路工程OPGW光缆作业指导书第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区内新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。为防止光纤束受到异常张力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。2：OPGW光缆的技术性能：项目单位保证值规格截面积㎜288.8OPGW-16B1-90外径㎜12.6计算拉断力KN54.2弹性系数N/㎜297600热膨胀系数1×10-6/℃17.4计算重量Kg/Km386年平均运行应力N/mm²9.756第二章OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）张牵设备的选择根据OPGW光缆外径范围，按照标准要求，张力机张力轮外径不小于616MM。（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。每一条光缆的首端到尾端就是一个耐张段，因此，牵引场、张力场只能在地线耐张塔相邻选择。牵引机安装位置与相邻塔的距离应不小于1.5倍塔高，且不小于130M。（3）放线速度的控制2新疆圣雄工业园区110KV电同Ⅲ回、电丁送电线路工程OPGW光缆作业指导书放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器通过滑车时应适当减速.(4)光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A缆尾端的光纤应注意封闭保护。B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。光缆在耐张塔应预留的长度是塔高+15M以保证耐张塔光缆在地面的熔度。同时，应注意同一耐张塔段的两耐张塔光缆余线长度大体相同。（5）放线滑轮的选择：展放OPGW光缆时应在各耐张塔及直线塔上悬挂放线滑车，其滑车轮直径D应满足下式要求：D＞T/3式中的D——光缆放线滑轮最小直径T——最大牵引张力100KN滑车底槽直径一般为600-800MM。由于滑车不仅用于放线，而且还用于紧线，一般采用以720MM槽径为主的单轮滑车放线。对于光缆通过30°C以上的转角塔和悬垂角度大于30°的直线塔，必须改用挂设三轮复滑车，如下图10-3所示。在牵引引绳与内角合力线作用下，使滑车向内角倾斜。由于滑车自重影响，致使牵引绳或光缆处于滑车槽蝗上侧，对旋转器和防检器的顺利通过造成困难，并对光缆有磨损的危险。因此，必须采用预偏措施。如下图10-4所示，在铁塔地线支架上安装角钢挂职架，通过系于滑车上的调整绳，控制滑车预偏度，使牵引绳或光缆保持在滑轮槽底位置。3新疆圣雄工业园区110KV电同Ⅲ回、电丁送电线路工程OPGW光缆作业指导书二、OPGW光缆的放紧线施工(1)架设OPGW一般采用张力放线方法，其架设安装程序如图10-3所示。使OPGW在整个放线过程中受到一定张力，以保证光缆与障碍物和其它导线有足够的间隙。张力法可以通过位于杆塔上或构件上的临时放线滑轮或牵引轮来放线，通过位于展盘绞车端的张紧轮在OPGW上施加恒定张力。OPGW放线端头的处理见图10-6。OPGW的架设放线方法示意见图10-7。（2）光缆放通后，可进行紧线操作，紧线必须用专用紧线器握住OPGW光缆，进行紧线。（3）弧垂观测应选在耐张段中的一个或两个，两端架线高度一致、且档距较大、不靠近耐张塔的直线塔档内进行，按现场实际温度检查相应的光缆弧垂值，进行弧垂调整。弧垂观测过程中应在无风时进行，用经纬仪进行弧垂观测，弧垂误差应控制在±1%内。4新疆圣雄工业园区110KV电同Ⅲ回、电丁送电线路工程OPGW光缆作业指导书三、OPGW光缆施工流程（1）准备工作1：检查杆...
