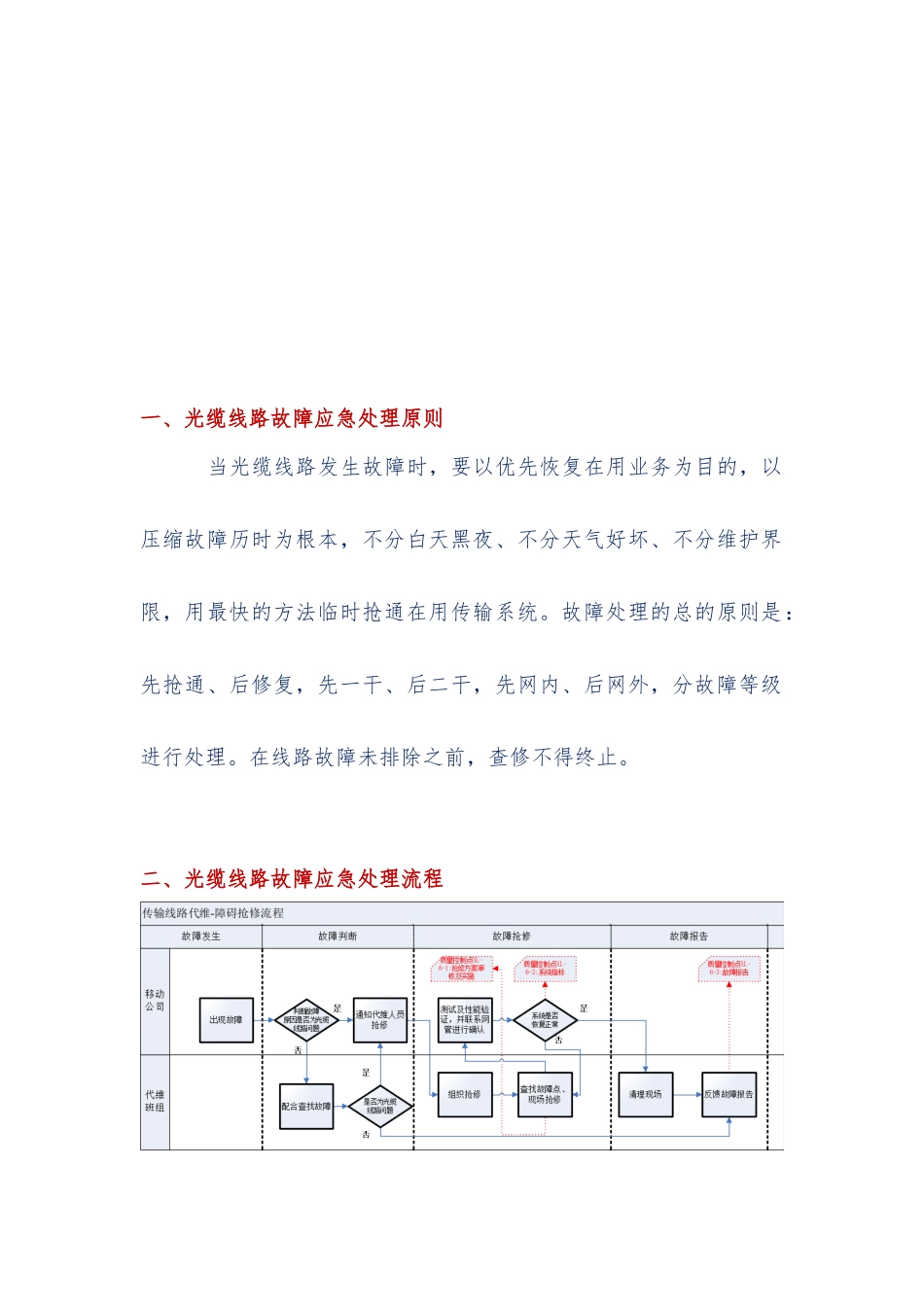

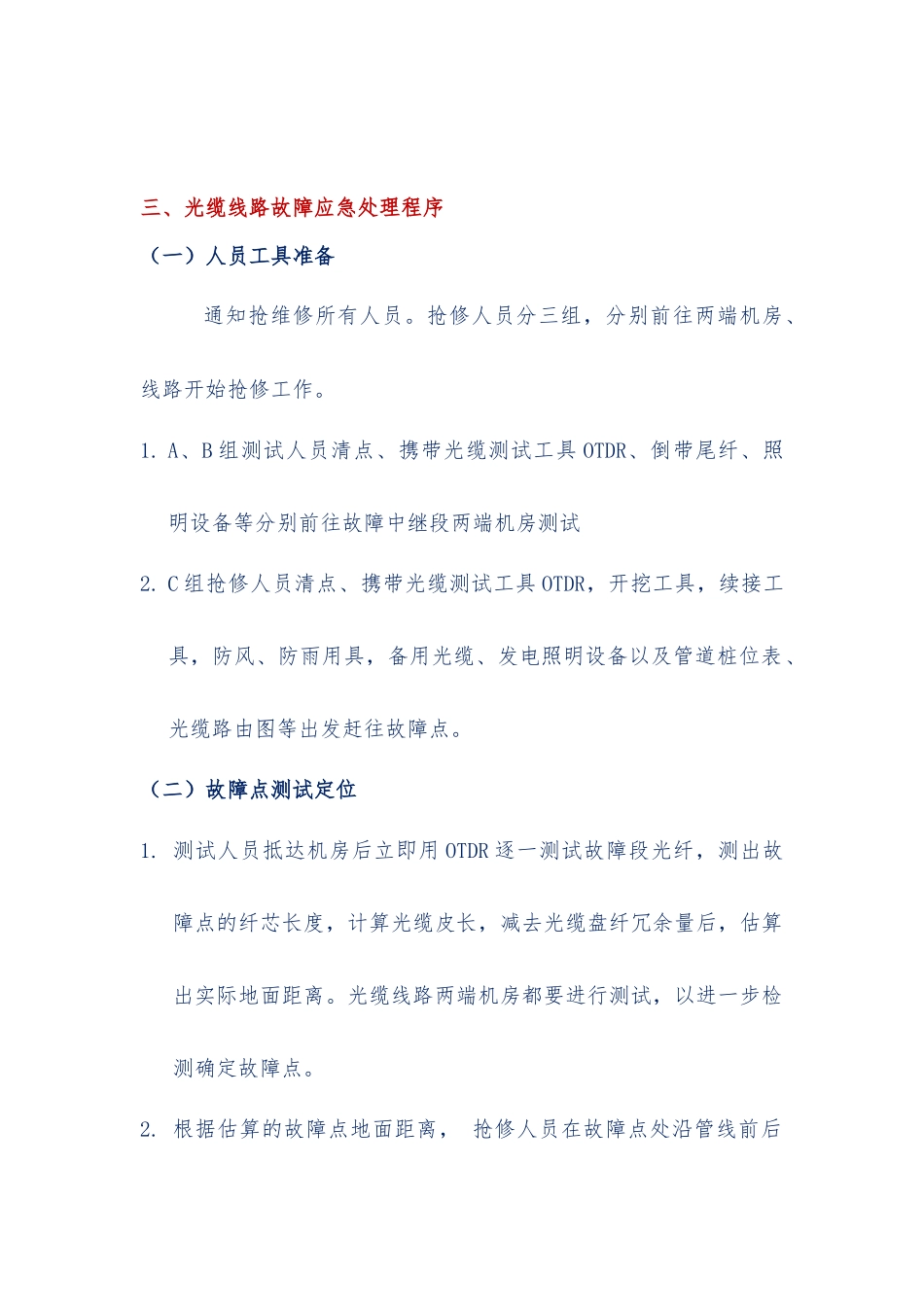

一、光缆线路故障应急处理原则当光缆线路发生故障时，要以优先恢复在用业务为目的，以压缩故障历时为根本，不分白天黑夜、不分天气好坏、不分维护界限，用最快的方法临时抢通在用传输系统。故障处理的总的原则是：先抢通、后修复，先一干、后二干，先网内、后网外，分故障等级进行处理。在线路故障未排除之前，查修不得终止。二、光缆线路故障应急处理流程三、光缆线路故障应急处理程序（一）人员工具准备通知抢维修所有人员。抢修人员分三组，分别前往两端机房、线路开始抢修工作。1.A、B组测试人员清点、携带光缆测试工具OTDR、倒带尾纤、照明设备等分别前往故障中继段两端机房测试2.C组抢修人员清点、携带光缆测试工具OTDR，开挖工具，续接工具，防风、防雨用具，备用光缆、发电照明设备以及管道桩位表、光缆路由图等出发赶往故障点。（二）故障点测试定位1.测试人员抵达机房后立即用OTDR逐一测试故障段光纤，测出故障点的纤芯长度，计算光缆皮长，减去光缆盘纤冗余量后，估算出实际地面距离。光缆线路两端机房都要进行测试，以进一步检测确定故障点。2.根据估算的故障点地面距离，抢修人员在故障点处沿管线前后各1公里范围内认真巡查，主要查看是否有施工单位在此地段内施工，是否有塌方或光缆外露等，准确定位故障点。3.如线路巡查未发现任何异常情况，抢修人员在距离故障点最近的光缆桩，进行人工开挖。将光缆接头盒挖出打开并清理干净后，断掉其中一芯，熔上尾纤，用OTDR分别往两个方向测试，从而较精确的测量出故障点距离光缆桩的长度，确定出故障点4.在故障点处沿光缆走向向两头开挖。抢修人员认真检查光缆是否有明显的扭曲、弯折、挤压、断裂等。5.根据检查的具体情况，截断光缆再测试，从而判断出故障点的方向及精确距离，将截断点至故障点的光缆更换掉。（三）光纤接续1.熔接前根据光纤的材料和类型，设置好最佳预熔主熔电流和时间以及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等，随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象，注意OTDR测试仪表跟踪监测结果，及时分析产生上述不良现象的原因，采取相应的改进措施。如多次出现虚熔现象，应检查熔接的两根光纤的材料、型号是否匹配，切刀和熔接机是否被灰尘污染，并检查电极氧化状况，若均无问题则应适当提高熔接电流。2.加强OTDR测试仪表的监测，对确保光纤的熔接质量、减小因盘纤带来的附加损耗和封盒可能对光纤造成的损害，具有十分重要的意义。在整个接续工作中，必须严格执行OTDR测试仪表的四道监测程序：熔接过程中对每一芯光纤进行实时跟踪监测，检查每一个熔接点的质量；每次盘纤后，对所盘光纤进行例检，以确定盘纤带来的附加损耗；封接续盒前对所有光纤进行统一测定，以查明有无漏测和光纤预留空间对光纤及接头有无挤压；封盒后，对所有光纤进行最后监测，以检查封盒是否对光纤有损害。3.线缆继续好及时联系移动区公司网管监控室，确认每一芯都熔接成功，业务恢复。将接续好的光纤盘到光纤收容盘上，填写施工记录放在接头盒内。检查加热热收缩套管，密封好光缆接头盒，防止进水。接头坑回填，立光缆桩，做好标记。四、后续工作详细分析故障原因，制定故障防范措施，提交故障修复报告，加强故障段落巡检盯防。
