光纤压力传感器课件VIP免费

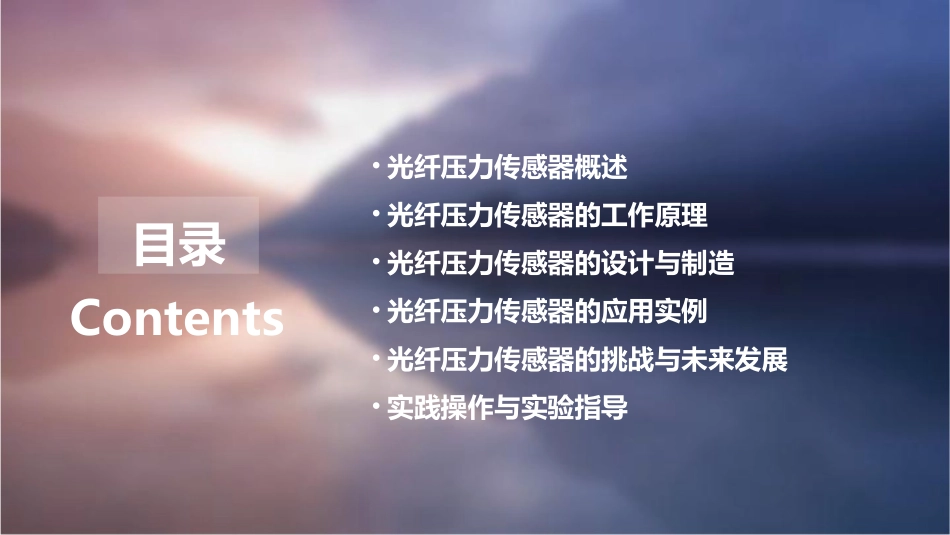

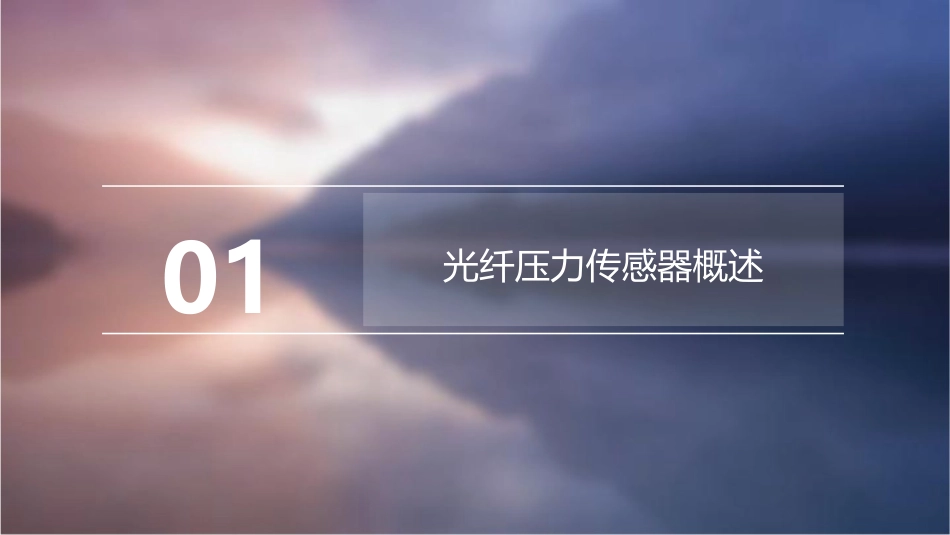

光纤压力传感器课件Contents目录•光纤压力传感器概述•光纤压力传感器的工作原理•光纤压力传感器的设计与制造•光纤压力传感器的应用实例•光纤压力传感器的挑战与未来发展•实践操作与实验指导光纤压力传感器概述01定义光纤压力传感器是一种利用光纤作为敏感元件，将压力转换为可测信号的光电传感器。工作原理光纤压力传感器基于光干涉原理，当外界压力作用在传感器上时，会改变光纤的折射率，从而引起光干涉效应，通过检测干涉信号的变化，可以推算出压力的大小。定义与工作原理光纤压力传感器可分为分布式和准分布式两种类型。类型根据不同的应用需求，光纤压力传感器可分为光纤压差传感器、光纤绝压传感器、光纤流体压力传感器等。分类类型与分类应用领域用于监测油井、气井的压力变化，以及油气分离和输送过程中的压力监测。用于飞机和火箭发动机的压力监测，以及气瓶压力的监测。用于各种工业设备的压力监测和控制，如液压系统、气瓶压力等。用于监测病人血压、呼吸压力等生理参数，以及手术过程中的压力监测。石油和天然气航空航天工业自动化医疗领域光纤压力传感器的工作原理02当两束光波相遇时，它们会相互干涉，产生明暗相间的干涉条纹。光纤压力传感器利用光的干涉现象来检测压力变化。光纤压力传感器利用光的折射和反射原理，将光信号从光源传输到检测器，再通过反射和折射将光信号返回，最终转化为电信号进行测量。光学原理光的折射与反射光的干涉信号放大与滤波为了提高测量精度和减小噪声干扰，光纤压力传感器通常采用信号放大和滤波技术，对光信号进行预处理。信号解调与转换将经过处理的光信号转换为电信号，再通过解调技术将电信号转换为可读的压力数据。信号处理原理光纤压力传感器通常采用硅胶、聚酰亚胺等材料作为压力敏感元件，当受到压力作用时，这些材料会发生形变，导致光路发生变化，从而引起光信号的改变。压力敏感元件通过测量光信号的变化量，可以推算出压力的大小。光纤压力传感器通常采用高精度光电转换器、放大器等器件，确保测量结果的准确性和稳定性。压力与光信号的对应关系测量原理光纤压力传感器的设计与制造03设计原则与流程设计原则灵敏度、稳定性、线性响应、长期可靠性、尺寸与重量限制。设计流程确定应用场景与需求→选择合适的敏感元件和光纤类型→设计光学结构→优化信号处理电路→集成与测试。石英、玻璃、聚合物等。制造材料光纤预制棒制备→光纤拉丝→光纤涂覆→光纤切割与连接→封装与测试。制造工艺制造材料与工艺性能优化采用新型敏感材料、改进光学结构、优化信号处理算法。改进方向提高灵敏度、减小尺寸和重量、降低成本、增强长期稳定性。性能优化与改进光纤压力传感器的应用实例04石油与天然气工业光纤压力传感器可用于实时监测石油和天然气开采过程中的压力变化，确保安全生产和高效开采。石油与天然气开采在石油和天然气运输过程中，光纤压力传感器可以监测管道的压力状况，预防因压力异常导致的泄漏事故。管道压力监测VS在飞机发动机中，光纤压力传感器可以监测发动机的工作压力和温度，确保飞机安全运行。火箭发射监测在火箭发射过程中，光纤压力传感器可以监测发射塔和火箭内的压力变化，确保发射安全。飞机发动机监测航空航天领域在火山监测中，光纤压力传感器可以实时监测火山内部的压力变化，预测火山喷发的可能性。在核设施中，光纤压力传感器可以监测核反应堆和相关设施的压力状况，确保核设施的安全运行。火山监测核设施安全环境监测与安全防护光纤压力传感器的挑战与未来发展05由于环境因素和长时间使用，光纤压力传感器可能会出现精度下降和稳定性问题。精度和稳定性问题温度变化可能影响传感器的测量结果，需要采取措施来补偿或消除这种影响。温度影响光纤中的光学噪声可能会干扰传感器的测量，需要优化光学系统和信号处理技术来降低噪声。光学噪声采用先进的材料和制造技术，提高传感器的稳定性和精度；开发温度补偿算法和光学噪声抑制技术。解决方案技术挑战与解决方案光纤压力传感器市场上有许多竞争对手，价格竞争激烈。市场竞争激烈目前光纤压力传感器主要应用于特定的工业领域，如石油和天然气、航空...
