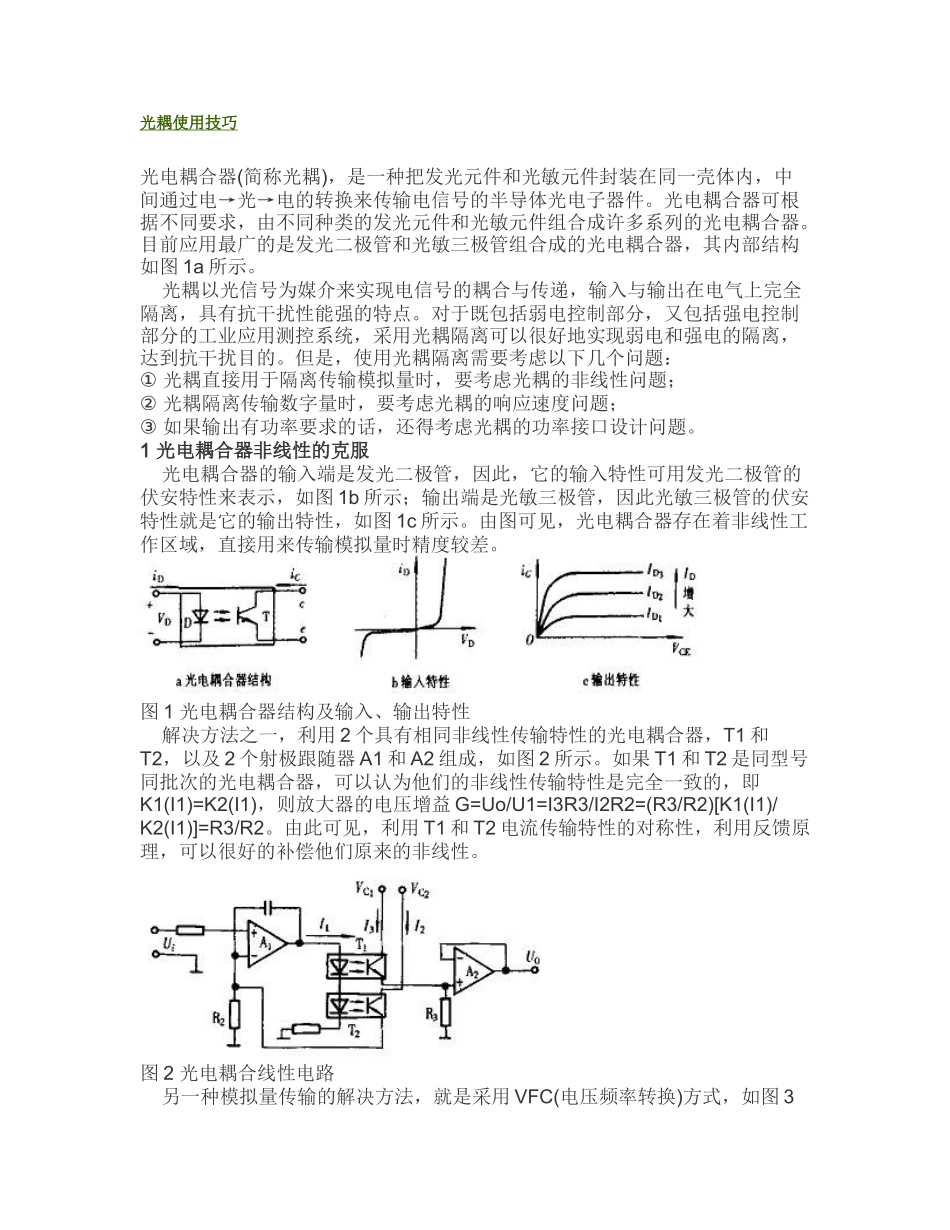

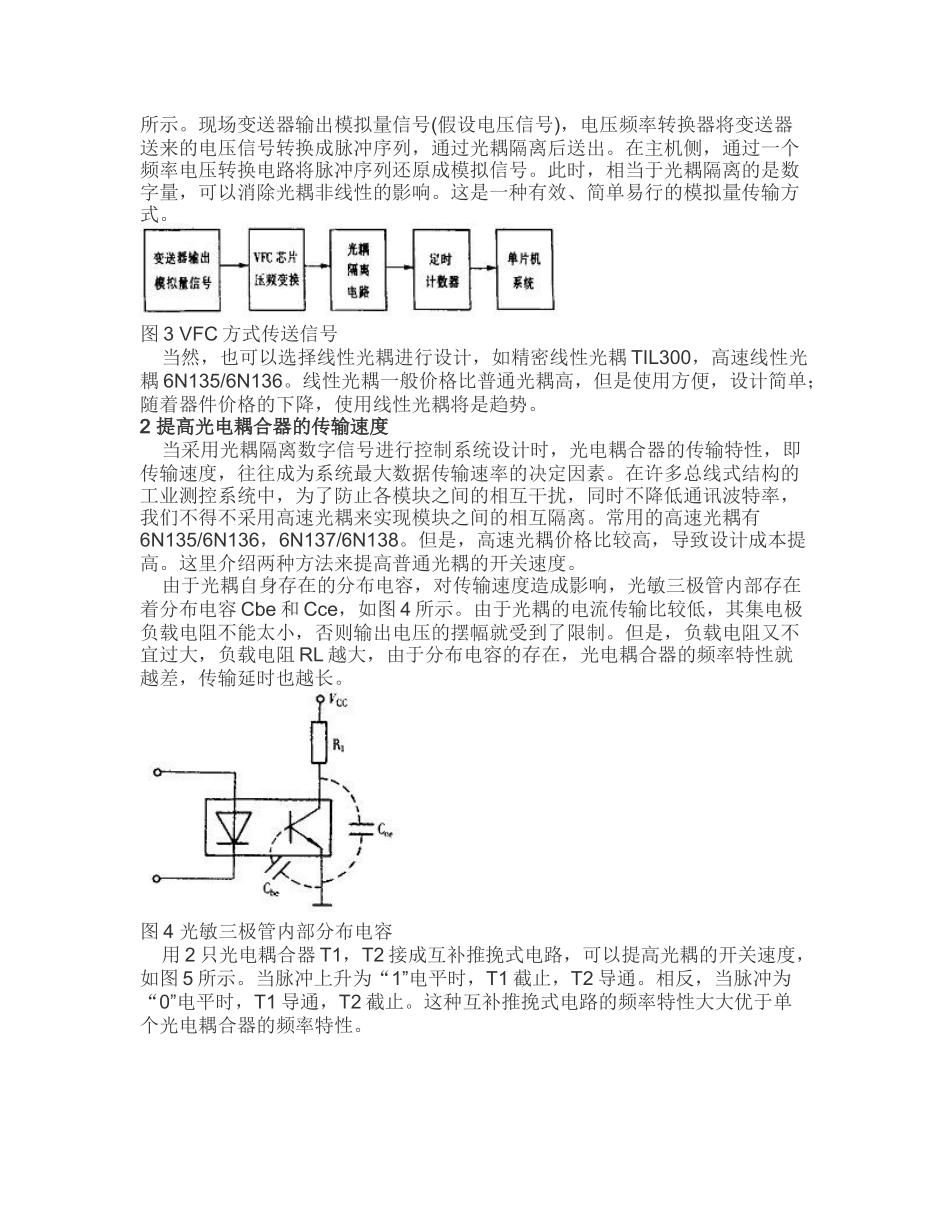

光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。1光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。图1光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。图2光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。在主机侧，通过一个频率电压转换电路将脉冲序列还原成模拟信号。此时，相当于光耦隔离的是数字量，可以消除光耦非线性的影响。这是一种有效、简单易行的模拟量传输方式。图3VFC方式传送信号当然，也可以选择线性光耦进行设计，如精密线性光耦TIL300，高速线性光耦6N135/6N136。线性光耦一般价格比普通光耦高，但是使用方便，设计简单；随着器件价格的下降，使用线性光耦将是趋势。2提高光电耦合器的传输速度当采用光耦隔离数字信号进行控制系统设计时，光电耦合器的传输特性，即传输速度，往往成为系统最大数据传输速率的决定因素。在许多总线式结构的工业测控系统中，为了防止各模块之间的相互干扰，同时不降低通讯波特率，我们不得不采用高速光耦来实现模块之间的相互隔离。常用的高速光耦有6N135/6N136，6N137/6N138。但是，高速光耦价格比较高，导致设计成本提高。这里介绍两种方法来提高普通光耦的开关速度。由于光耦自身存在的分布电容，对传输速度造成影响，光敏三极管内部存在着分布电容Cbe和Cce，如图4所示。由于光耦的电流传输比较低，其集电极负载电阻不能太小，否则输出电压的摆幅就受到了限制。但是，负载电阻又不宜过大，负载电阻RL越大，由于分布电容的存在，光电耦合器的频率特性就越差，传输延时也越长。图4光敏三极管内部分布电容用2只光电耦合器T1，T2接成互补推挽式电路，可以提高光耦的开关速度，如图5所示。当脉冲上升为“1”电平时，T1截止，T2导通。相反，当脉冲为“0”电平时，T1导通，T2截止。这种互补推挽式电路的频率特性大大优于单个光电耦合器的频率特性。图52只光电耦合器构成的推挽式电路此外，在光敏三极管的光敏基极上增加正反馈电路，这样可以大大提高光电耦合器的开关速度。如图6所示电路，通过增加一个晶体管，四个电阻和一个电容，实验证明，这个电路可以将光耦的最大数据传输速率提高10倍左右。图6通过增加光敏基极正反馈来提高光耦的开关速度3光耦的功率接口设计微机测控系统中，经常要用到功率接口电路，以便于驱动各种类型的负载，如直流伺服电机、步进电机、各种电磁阀等。这种接口电路一般具有带负载能力强、输出电流大、工作电压高的特点。工...
