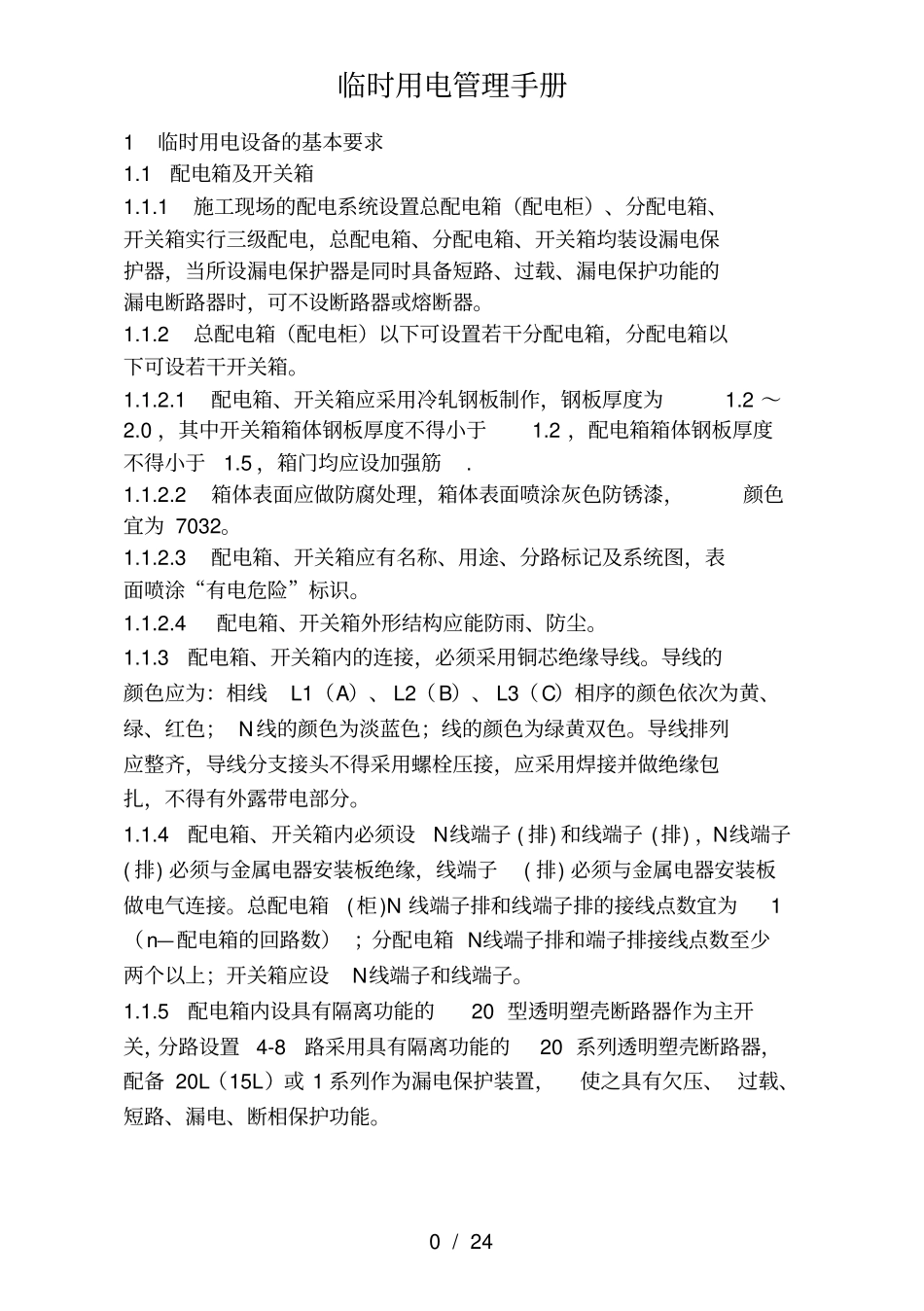

临时用电管理手册独山子石化公司二○一四年一月目录1临时用电设备的基本要求...............错误!未指定书签。1.1配电箱及开关箱......................错误!未指定书签。1.2电器元件的选择配置..................错误!未指定书签。1.3手持工具............................错误!未指定书签。1.4临时用电线路........................错误!未指定书签。1.5照明................................错误!未指定书签。1.6其他要求............................错误!未指定书签。2常见临时用电违章现象..................错误!未指定书签。3现场检查表............................错误!未指定书签。4临时用电检查问答......................错误!未指定书签。临时用电管理手册0/241临时用电设备的基本要求1.1配电箱及开关箱1.1.1施工现场的配电系统设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，总配电箱、分配电箱、开关箱均装设漏电保护器，当所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设断路器或熔断器。1.1.2总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。1.1.2.1配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2～2.0，其中开关箱箱体钢板厚度不得小于1.2，配电箱箱体钢板厚度不得小于1.5，箱门均应设加强筋.1.1.2.2箱体表面应做防腐处理，箱体表面喷涂灰色防锈漆，颜色宜为7032。1.1.2.3配电箱、开关箱应有名称、用途、分路标记及系统图，表面喷涂“有电危险”标识。1.1.2.4配电箱、开关箱外形结构应能防雨、防尘。1.1.3配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。1.1.4配电箱、开关箱内必须设N线端子(排)和线端子(排)，N线端子(排)必须与金属电器安装板绝缘，线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和线端子排的接线点数宜为1（n—配电箱的回路数）；分配电箱N线端子排和端子排接线点数至少两个以上；开关箱应设N线端子和线端子。1.1.5配电箱内设具有隔离功能的20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的20系列透明塑壳断路器，配备20L（15L）或1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能。临时用电管理手册1/24总（分）配电箱图例一总（分）配电箱图例二一次系统图粘贴部位检查表粘贴部位临时用电管理手册2/24总（分）配电箱图例三开关箱图例一系统图粘贴部位检查表粘贴部位电工证粘贴部位电工证粘贴部位临时用电管理手册3/24开关箱图例二电焊机专用箱图例临时用电管理手册4/241.2电器元件的选择配置1.2.1配电箱（配电柜）中漏电保护器的额定漏电动作电流应大于30，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30。开关箱中漏电保护器的额定漏电动作电流不应大于30，额定漏电动作时间不应大于0.1s。1.3手持工具1.3.1Ⅰ类工具它的防电击保护不仅依靠基本绝缘、双重绝缘和加强绝缘，而且还包含一个附加的安全措施，即把已触及的导电部分与设备中固定布线的保护（接地）连接起来，使已触及的导电部分在基本绝缘损坏时不能变成带电体。具有接地端子和接地连接器的双重绝缘和（或）加强绝缘的工具也认为是I类工具。Ⅰ类工具1.3.2类工具：它的防电击保护不仅依靠基本绝缘，而且依靠提供的附加的安全措施，例如双重绝缘和加强绝缘，没有保护接地也不依赖安装条件。它的基本型式有：①绝缘材料外壳型，它具有坚固的基本上连续的绝缘外壳；②金属外壳型，它有基本连续的金属外壳，全部使用双重绝缘，除了在证明明显无法使用双重绝缘的部件上采用加强绝缘；③绝缘材料和金属外壳组合型。临时用电管理手册5/24类工具1.3.3类工具：它的防电击保护依靠安全特低电压供电，工具内不产生高于安全特低电压的电压。所谓安全特低电压，是指在导体之间及导体对地间的电压不超过42V，其...
