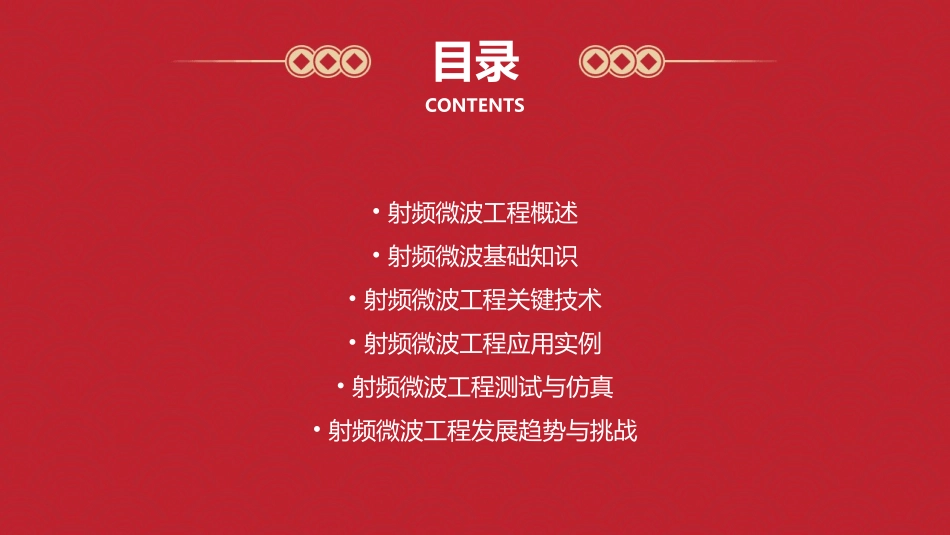

射频微波工程基础介绍课件目录CONTENTS•射频微波工程概述•射频微波基础知识•射频微波工程关键技术•射频微波工程应用实例•射频微波工程测试与仿真•射频微波工程发展趋势与挑战01射频微波工程概述CHAPTER0102射频微波工程定义射频（RF）通常指300kHz\~300GHz的电磁波，微波是指300MHz\~300GHz的电磁波。射频微波工程是一门研究射频和微波频段内电磁波的产生、传输、控制和应用的学科。射频微波工程应用领域雷达微波加热气象雷达、军事雷达、航空雷达等。食品加工、医疗治疗、材料处理等。通信电子对抗射频识别卫星通信、移动通信、广播电视、无线通信等。电子侦察、电子干扰、电子战等。物联网、智能家居、自动识别等。随着通信容量的不断增加，射频微波工程将向更高频段发展，如毫米波、太赫兹等。高频段为了满足日益增长的通信需求，射频微波工程将致力于提高系统容量和频谱利用率。大容量射频微波工程将追求更高的性能指标，如低功耗、高效率、高线性度等。高性能随着物联网、人工智能等技术的发展，射频微波工程将与这些技术深度融合，实现智能化应用。智能化射频微波工程发展趋势02射频微波基础知识CHAPTER包括无线电波、微波、红外线、可见光、紫外线、X射线、γ射线等。电磁波谱通常指300kHz~30GHz的频率范围，包括LF、MF、HF、VHF、UHF、SHF、EHF等频段。射频微波频段电磁波谱与射频微波频段高频、短波长、直线传播、易受障碍物影响等。信号特点传播方式传播效应包括地面波传播、天波传播、视距传播、散射传播等。如多径效应、衰减效应、时延效应等。030201射频微波信号特点与传播如同轴线、微带线、带状线等，用于信号的传输。传输线如微波谐振器、滤波器、功分器、耦合器、天线等，用于实现信号的处理和辐射。微波元件如放大器、振荡器、混频器、调制器等，用于实现信号的产生和处理。微波电路射频微波器件与电路基础03射频微波工程关键技术CHAPTER射频微波天线技术天线类型包括偶极天线、单极天线、螺旋天线等，各种天线具有不同的辐射特性和应用场景。天线参数如增益、方向性、波束宽度等，这些参数影响天线的性能和应用范围。天线阵列通过组合多个天线单元实现特定功能，如提高增益、实现波束赋形等。如低噪声放大器、功率放大器等，不同类型的放大器具有不同的性能指标和应用场景。放大器类型如增益、噪声系数、输出功率等，这些指标决定了放大器的性能优劣。放大器指标表征放大器在输入信号变化时输出信号的稳定性，对通信系统性能至关重要。放大器线性度射频微波放大器技术滤波器参数如中心频率、带宽、插入损耗等，这些参数决定了滤波器的性能和应用范围。滤波器类型包括低通、高通、带通和带阻滤波器等，用于实现特定频率范围内信号的传输或抑制。滤波器实现方式可采用集总元件或分布元件实现，具有不同的优缺点。射频微波滤波器技术混频器原理利用非线性元件实现两个输入信号的频率混合，输出新的频率成分。混频器应用在通信、广播和雷达等领域广泛应用，用于实现频率变换、调制和解调等功能。振荡器类型如电压控制振荡器（VCO）、压控晶体振荡器（VCXO）等，用于产生特定频率的微波信号。射频微波振荡器与混频器技术04射频微波工程应用实例CHAPTER03光纤通信光纤通信中的光电器件和射频微波技术的结合应用，如光放大器、光调制器等。01移动通信包括2G、3G、4G、5G等移动通信网络中的射频微波技术应用，如基站、天线、滤波器等。02卫星通信射频微波技术在卫星通信中的应用，包括卫星上行/下行链路、卫星转发器等。通信系统中的射频微波技术射频微波技术在雷达发射机中的应用，包括高功率放大器、脉冲调制器等。雷达发射机射频微波技术在雷达接收机中的应用，包括低噪声放大器、混频器、滤波器等。雷达接收机不同雷达系统中天线的设计和应用，如阵列天线、相控阵天线等。雷达天线雷达系统中的射频微波技术通信对抗射频微波技术在通信对抗中的应用，包括通信干扰、通信侦察等。雷达对抗射频微波技术在雷达对抗中的应用，包括雷达干扰、雷达侦察与反侦察等。电子支援措施射频微波技术在电子支援措施中的应用，如电磁频谱监测、信号分析等。电子对抗系统中的射...
