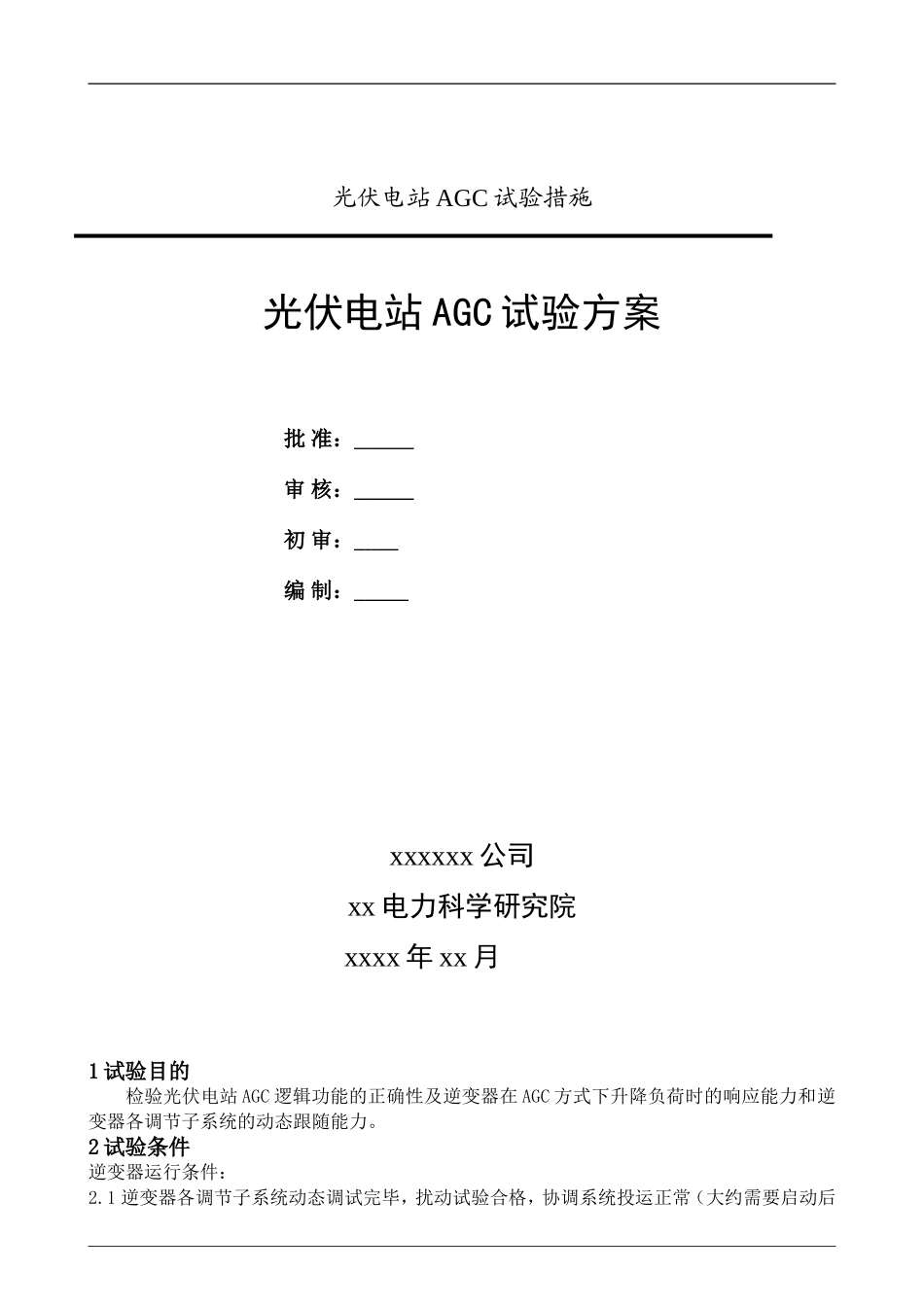

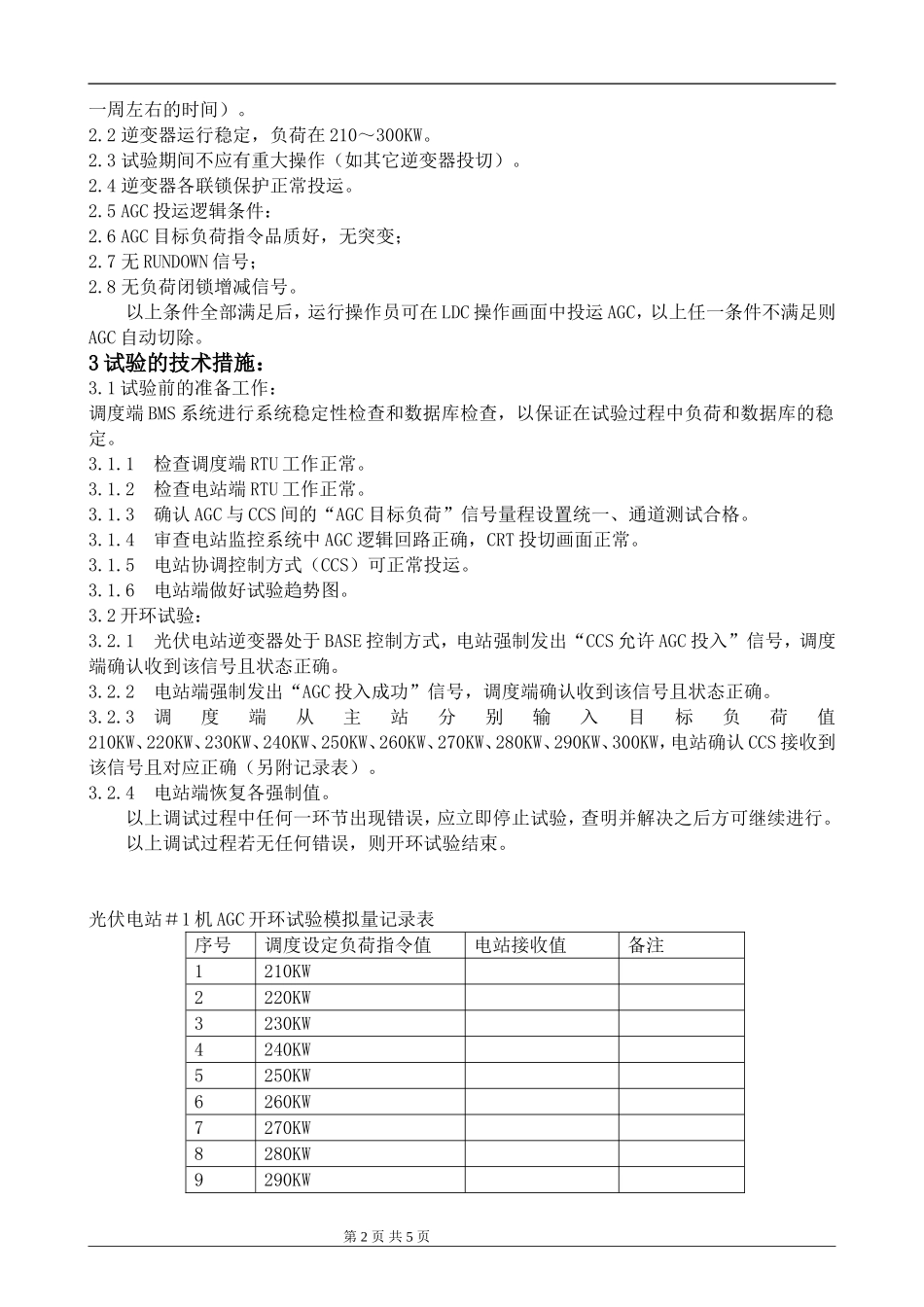

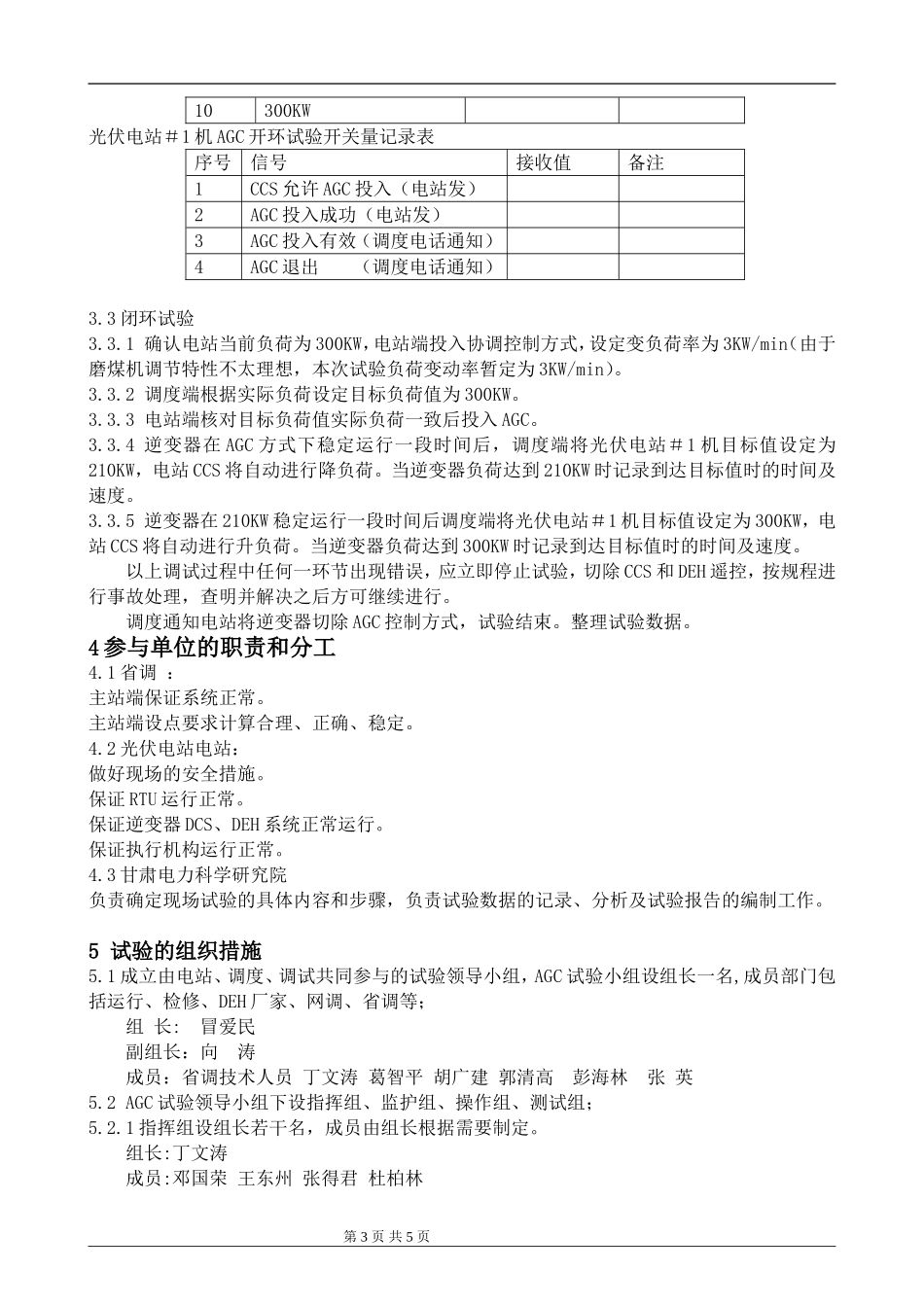

光伏电站AGC试验措施光伏电站AGC试验方案批准：审核：初审：编制：xxxxxx公司xx电力科学研究院xxxx年xx月1试验目的检验光伏电站AGC逻辑功能的正确性及逆变器在AGC方式下升降负荷时的响应能力和逆变器各调节子系统的动态跟随能力。2试验条件逆变器运行条件：2.1逆变器各调节子系统动态调试完毕，扰动试验合格，协调系统投运正常（大约需要启动后一周左右的时间）。2.2逆变器运行稳定，负荷在210～300KW。2.3试验期间不应有重大操作（如其它逆变器投切）。2.4逆变器各联锁保护正常投运。2.5AGC投运逻辑条件：2.6AGC目标负荷指令品质好，无突变；2.7无RUNDOWN信号；2.8无负荷闭锁增减信号。以上条件全部满足后，运行操作员可在LDC操作画面中投运AGC，以上任一条件不满足则AGC自动切除。3试验的技术措施：3.1试验前的准备工作：调度端BMS系统进行系统稳定性检查和数据库检查，以保证在试验过程中负荷和数据库的稳定。3.1.1检查调度端RTU工作正常。3.1.2检查电站端RTU工作正常。3.1.3确认AGC与CCS间的“AGC目标负荷”信号量程设置统一、通道测试合格。3.1.4审查电站监控系统中AGC逻辑回路正确，CRT投切画面正常。3.1.5电站协调控制方式（CCS）可正常投运。3.1.6电站端做好试验趋势图。3.2开环试验：3.2.1光伏电站逆变器处于BASE控制方式，电站强制发出“CCS允许AGC投入”信号，调度端确认收到该信号且状态正确。3.2.2电站端强制发出“AGC投入成功”信号，调度端确认收到该信号且状态正确。3.2.3调度端从主站分别输入目标负荷值210KW、220KW、230KW、240KW、250KW、260KW、270KW、280KW、290KW、300KW，电站确认CCS接收到该信号且对应正确（另附记录表）。3.2.4电站端恢复各强制值。以上调试过程中任何一环节出现错误，应立即停止试验，查明并解决之后方可继续进行。以上调试过程若无任何错误，则开环试验结束。光伏电站＃1机AGC开环试验模拟量记录表序号调度设定负荷指令值电站接收值备注1210KW2220KW3230KW4240KW5250KW6260KW7270KW8280KW9290KW第2页共5页10300KW光伏电站＃1机AGC开环试验开关量记录表序号信号接收值备注1CCS允许AGC投入（电站发）2AGC投入成功（电站发）3AGC投入有效（调度电话通知）4AGC退出（调度电话通知）3.3闭环试验3.3.1确认电站当前负荷为300KW，电站端投入协调控制方式，设定变负荷率为3KW/min（由于磨煤机调节特性不太理想，本次试验负荷变动率暂定为3KW/min）。3.3.2调度端根据实际负荷设定目标负荷值为300KW。3.3.3电站端核对目标负荷值实际负荷一致后投入AGC。3.3.4逆变器在AGC方式下稳定运行一段时间后，调度端将光伏电站＃1机目标值设定为210KW，电站CCS将自动进行降负荷。当逆变器负荷达到210KW时记录到达目标值时的时间及速度。3.3.5逆变器在210KW稳定运行一段时间后调度端将光伏电站＃1机目标值设定为300KW，电站CCS将自动进行升负荷。当逆变器负荷达到300KW时记录到达目标值时的时间及速度。以上调试过程中任何一环节出现错误，应立即停止试验，切除CCS和DEH遥控，按规程进行事故处理，查明并解决之后方可继续进行。调度通知电站将逆变器切除AGC控制方式，试验结束。整理试验数据。4参与单位的职责和分工4.1省调：主站端保证系统正常。主站端设点要求计算合理、正确、稳定。4.2光伏电站电站：做好现场的安全措施。保证RTU运行正常。保证逆变器DCS、DEH系统正常运行。保证执行机构运行正常。4.3甘肃电力科学研究院负责确定现场试验的具体内容和步骤，负责试验数据的记录、分析及试验报告的编制工作。5试验的组织措施5.1成立由电站、调度、调试共同参与的试验领导小组，AGC试验小组设组长一名,成员部门包括运行、检修、DEH厂家、网调、省调等；组长:冒爱民副组长：向涛成员：省调技术人员丁文涛葛智平胡广建郭清高彭海林张英5.2AGC试验领导小组下设指挥组、监护组、操作组、测试组；5.2.1指挥组设组长若干名，成员由组长根据需要制定。组长:丁文涛成员:邓国荣王东州张得君杜柏林第3页共5页5.2.2监护组设组长一名，成员包括运行单位的机、炉、电运行专工及热工技术负责、安监专工和消防专工等,此外,安装单位及调试单位也应有熟悉系统的有关技术人员各1...
