光伏电站并网安评查评表VIP免费

光伏电站并网安评查评表_第1页
1/68

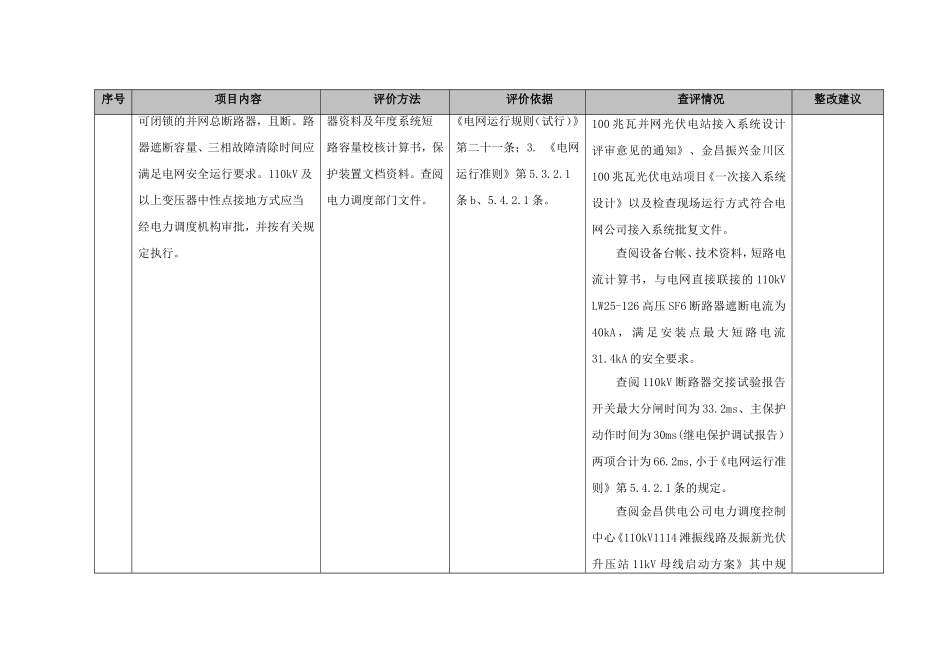

光伏电站并网安评查评表_第2页
2/68

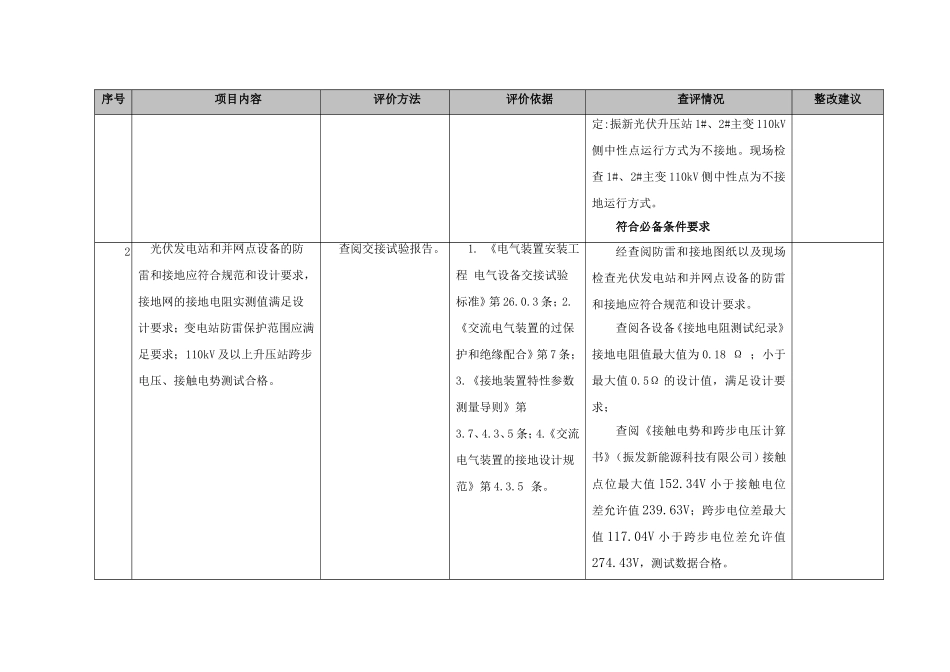

光伏电站并网安评查评表_第3页
3/68
附件1各专业查评表1电气一次系统查评概述:按照《光伏发电站并网安全条件及评价规范(试行)》有关条款,现场检查了振新光伏发电站(100MW)电气一次系统的设备配置、运行状况、运行记录、检修记录、规程规定、规章制度、图纸资料、预防性试验报告、设备台账等。本次查评的振新光伏发电站建设规模100MWp,光伏组件采用晶科能源有限公司生产制造的JKM-245P太阳能光伏组件和常州天合光能有限公司生产制造的TSM-245PC05太阳能光伏组件。光伏电站由100个光伏逆变单元组成,每100KWp光伏组件为一个子方阵,每个子方阵设一座逆变器室,逆变器室位于子方阵的中间位置,共计100座。逆变器采用SG500KTL(阳光电源股份有限公司)和EA500KTF光伏并网逆变器(广东易事特生产制造),逆变器输出后经箱式变压器(ZGSF11-ZG-1000/38.5江苏华鹏40台、ZGS-Z-1000/38.5宁波天安60台)并入35kVⅠ、Ⅱ段母线,分别经1#、2#50MW升压变压器(山东鲁能)升压后并入110kV母线,由1114振滩线接入距离场址区30公里的330kV东大滩变电站。必备项目:必备项目5项(序号1、2、3、4、5、),实查5项,查评情况见附表。评价项目:评价项目24项,实查24项,查评情况及查评项目中发现的问题和整改建议见附表。1.1电气一次系统必备条件查评表序号项目内容评价方法评价依据查评情况整改建议电气一次系统1光伏发电站的接入电网方式应符合电网公司接入系统批复文件。在涉网输出汇总点设置易于操作、查看电气主接线图纸、光伏电站接入系统的批复文件。查阅断路1.该工程初步设计中,电气主接线接入系统设计审查意见书;2.查阅甘肃省电力公司甘电司发展{2013}301号,《甘肃省电力公司关于金昌振兴金昌发电有限公司金昌区序号项目内容评价方法评价依据查评情况整改建议可闭锁的并网总断路器,且断。路器遮断容量、三相故障清除时间应满足电网安全运行要求。110kV及以上变压器中性点接地方式应当经电力调度机构审批,并按有关规定执行。器资料及年度系统短路容量校核计算书,保护装置文档资料。查阅电力调度部门文件。《电网运行规则(试行)》第二十一条;3.《电网运行准则》第5.3.2.1条b、5.4.2.1条。100兆瓦并网光伏电站接入系统设计评审意见的通知》、金昌振兴金川区100兆瓦光伏电站项目《一次接入系统设计》以及检查现场运行方式符合电网公司接入系统批复文件。查阅设备台帐、技术资料,短路电流计算书,与电网直接联接的110kVLW25-126高压SF6断路器遮断电流为40kA,满足安装点最大短路电流31.4kA的安全要求。查阅110kV断路器交接试验报告开关最大分闸时间为33.2ms、主保护动作时间为30ms(继电保护调试报告)两项合计为66.2ms,小于《电网运行准则》第5.4.2.1条的规定。查阅金昌供电公司电力调度控制中心《110kV1114滩振线路及振新光伏升压站11kV母线启动方案》其中规序号项目内容评价方法评价依据查评情况整改建议定:振新光伏升压站1#、2#主变110kV侧中性点运行方式为不接地。现场检查1#、2#主变110kV侧中性点为不接地运行方式。符合必备条件要求2光伏发电站和并网点设备的防雷和接地应符合规范和设计要求,接地网的接地电阻实测值满足设计要求;变电站防雷保护范围应满足要求;110kV及以上升压站跨步电压、接触电势测试合格。查阅交接试验报告。1.《电气装置安装工程电气设备交接试验标准》第26.0.3条;2.《交流电气装置的过保护和绝缘配合》第7条;3.《接地装置特性参数测量导则》第3.7、4.3、5条;4.《交流电气装置的接地设计规范》第4.3.5条。经查阅防雷和接地图纸以及现场检查光伏发电站和并网点设备的防雷和接地应符合规范和设计要求。查阅各设备《接地电阻测试纪录》接地电阻值最大值为0.18Ω;小于最大值0.5Ω的设计值,满足设计要求;查阅《接触电势和跨步电压计算书》(振发新能源科技有限公司)接触点位最大值152.34V小于接触电位差允许值239.63V;跨步电位差最大值117.04V小于跨步电位差允许值274.43V,测试数据合格。序号项目内容评价方法评价依据查评情况整改建议符合必备条件要求3高压配电装置的外绝缘爬电比距和电气安全距离应满足安装点的环境污区分级及外绝缘选择标准(海拔)要求。查阅升压站绝缘母线、...
