光伏电站电气调试方案VIP免费

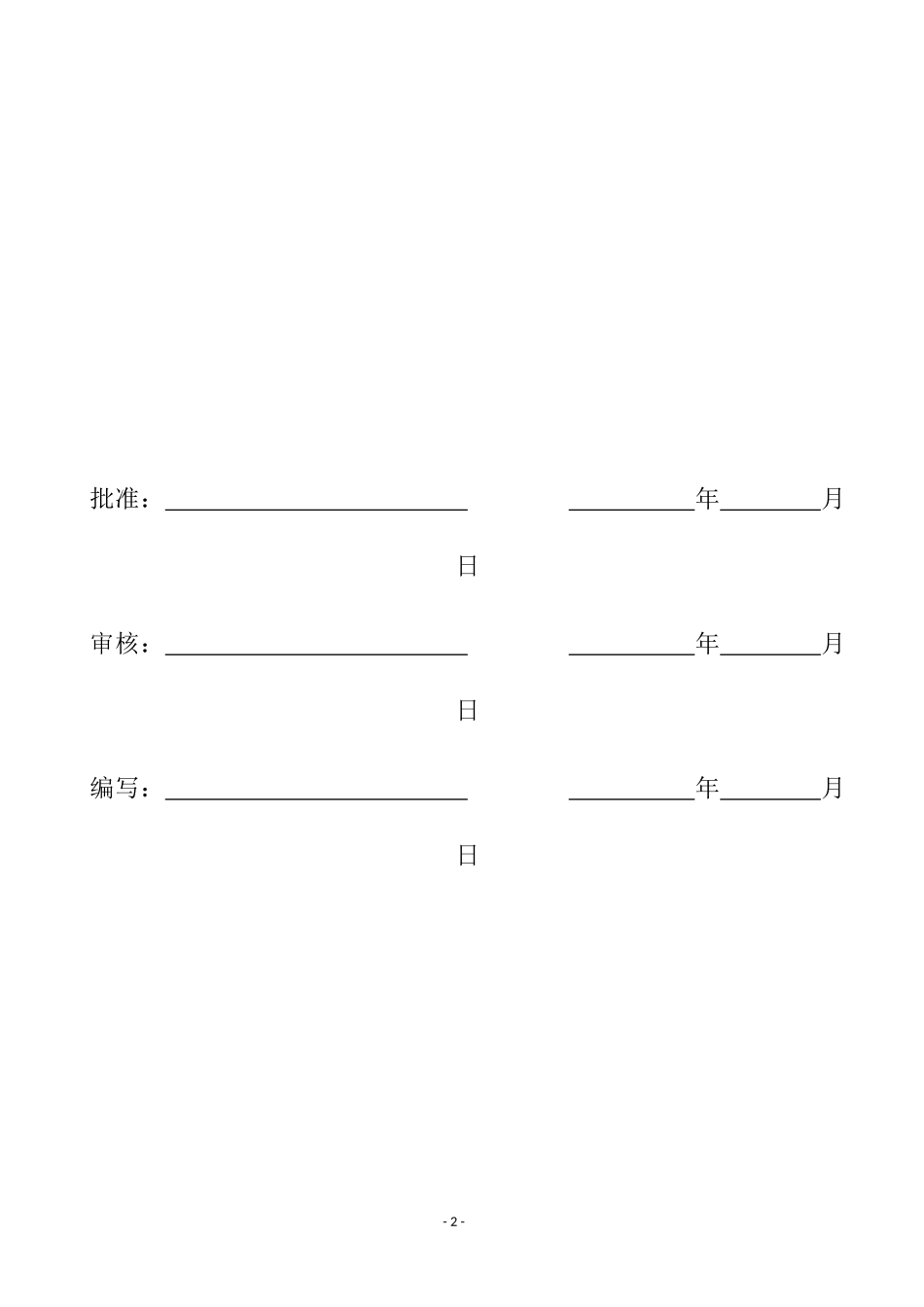

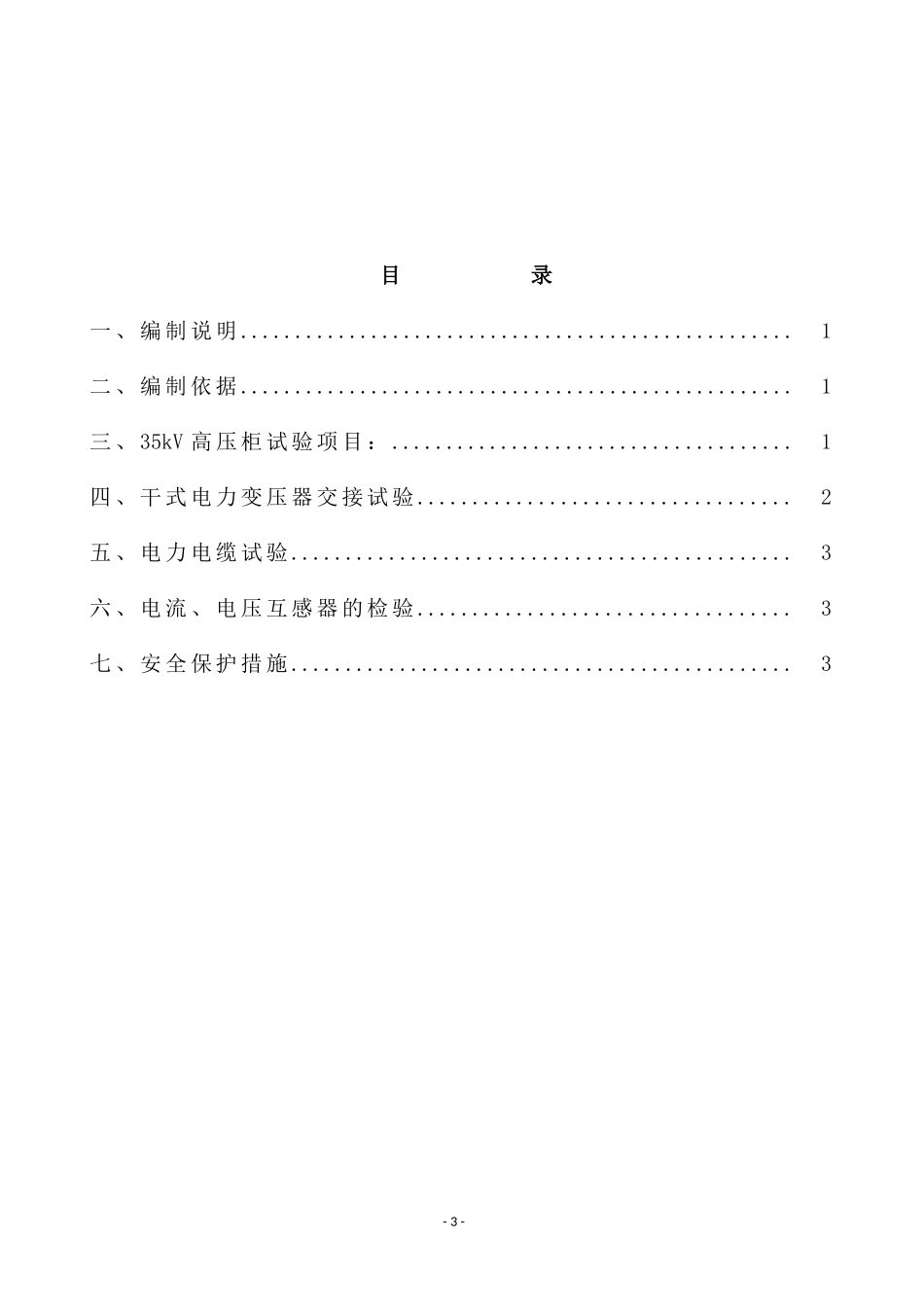

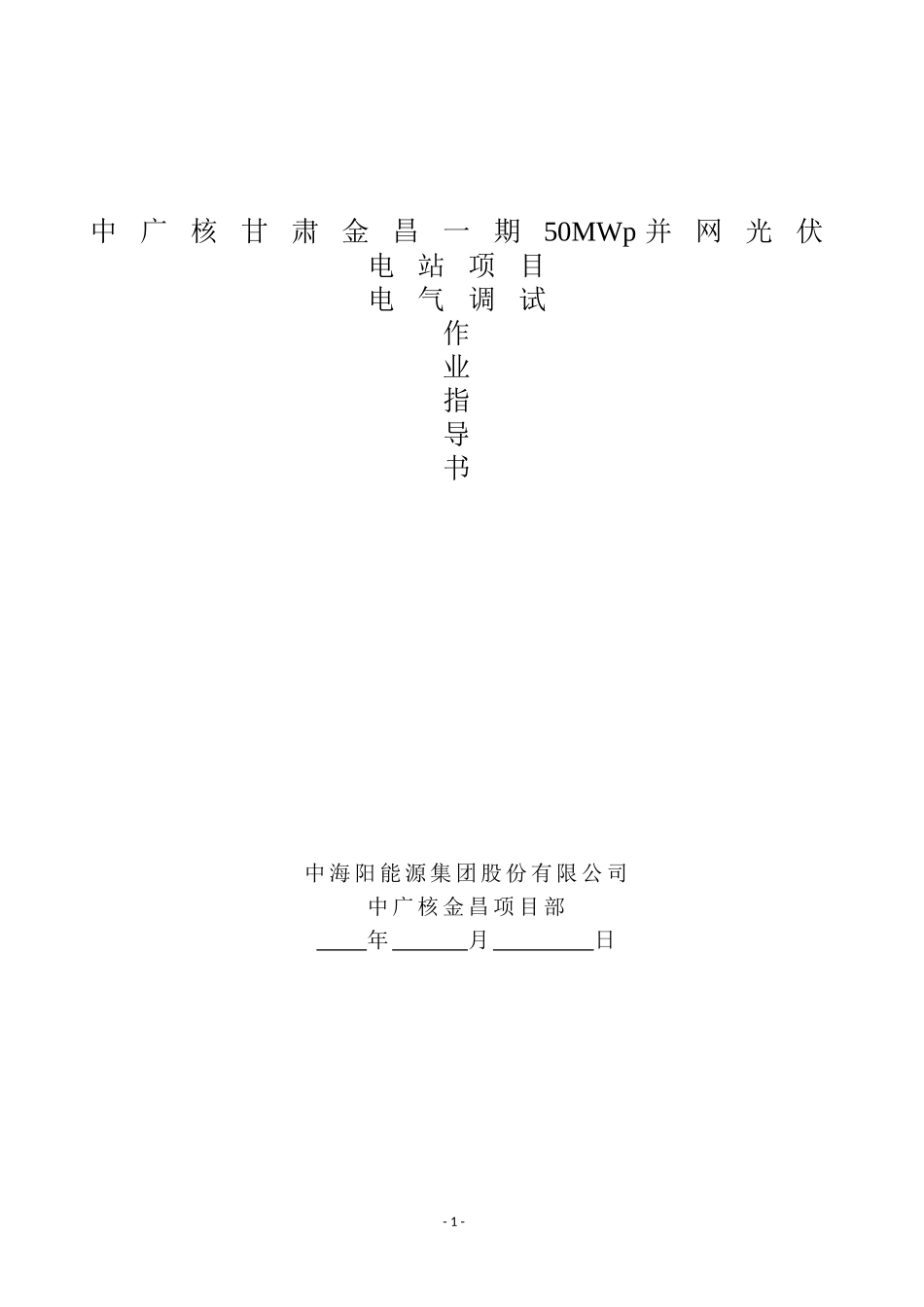

中广核甘肃金昌一期50MWp并网光伏电站项目电气调试作业指导书中海阳能源集团股份有限公司中广核金昌项目部年月日-1-批准：年月日审核：年月日编写：年月日-2-目录一、编制说明...................................................1二、编制依据...................................................1三、35kV高压柜试验项目：.....................................1四、干式电力变压器交接试验..................................2五、电力电缆试验..............................................3六、电流、电压互感器的检验..................................3七、安全保护措施..............................................3-3-一、编制说明本方案适用于50MWp光伏发电项目安装工程中电气安装工程各设备的调试试验。主要包括：汇流箱、逆变器、真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、35kV配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求调校、检验，特殊保护装置参照出厂产品技术条件进行调校。二、编制依据2.1施工图纸2.2施工规范2.2.1《电气装置安装工程电气设备交接试验标准》GB50150-2006-4-2.2.2《施工现场临时用电安全技术规范》JGJ46-20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995-20062.3随机资料三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻；采用2500V兆欧表，不低于2500兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地42KV,断口42KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；3.2互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对地33KV一分钟；-5-3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；3.3支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压42kV1分钟。3.4避雷器1)测量绝缘电阻；2）测量直流泄露电流；3）检查放电计数器动作情况及临视电流表指示。四、干式电力变压器交接试验4.1测量绕组连同套管的直流电阻(1)采用QJ44双臂电桥测量，测量应在各分接头的所有位置上进行。(2)本工程变压器，各相测得值的相差值应小于平均值的2%，线间测得值的相差值应小于平均值的1%。(3)变压器的直流电阻值与同温度下产品出厂实测值比较，相应变化不应大于2%。-6-4.2检查所有分接头的变压比(1)采用QJ35变压比电桥测量，本工程变压器分接头的变比与产品出厂铭牌数据相比，应无明显差别，电压调节切换应符合变压比的规律。(2)变压器变比误差在额定分接头位置不得超过±1%铭片标称值。4.3检查变压器的三极结线组别和极性检查采用QJ35变压比电桥测试，其结线组别和极性必须与设计及出厂铭牌上的标记和外壳上的符号相符。4.4测量绕组连同套管的绝缘电阻、吸收比或极化指数采用2500V兆欧表和1000V兆欧表测量，其绝缘电阻值不应低于出厂试验值的70%。吸收比为60S/15S的比值，在规定的湿度范围内和常温下不应小于1.3，线绝缘层应完整，无缺损变位现象。4.5绕组连同套管的交流耐压试验采用TSB-6交直流100KV轻型试验变压器试验，试验电压一次高压侧试验电压为24KV持续时1分钟，二次低压侧试验电压为2.6KV持续时间1分钟，无击穿、放电、闪络现象。4.6测量铁芯绝缘及铁芯绝缘的各紧固件-7-采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象，将铁芯一点接地连片打开，测量铁芯绝缘应符合产品技术条件之规定，一般应不小于2000MΩ。4.7变压器温度控制装置试验按照产品说明书进行调整整定，手动启动通风应正常自动启动按照设定值应工作正常，超温报警及超温跳闸保护应符合招标文件及设计图纸要求。4.8变压器保护装置调试变压器保护装置整定值应符合设...
