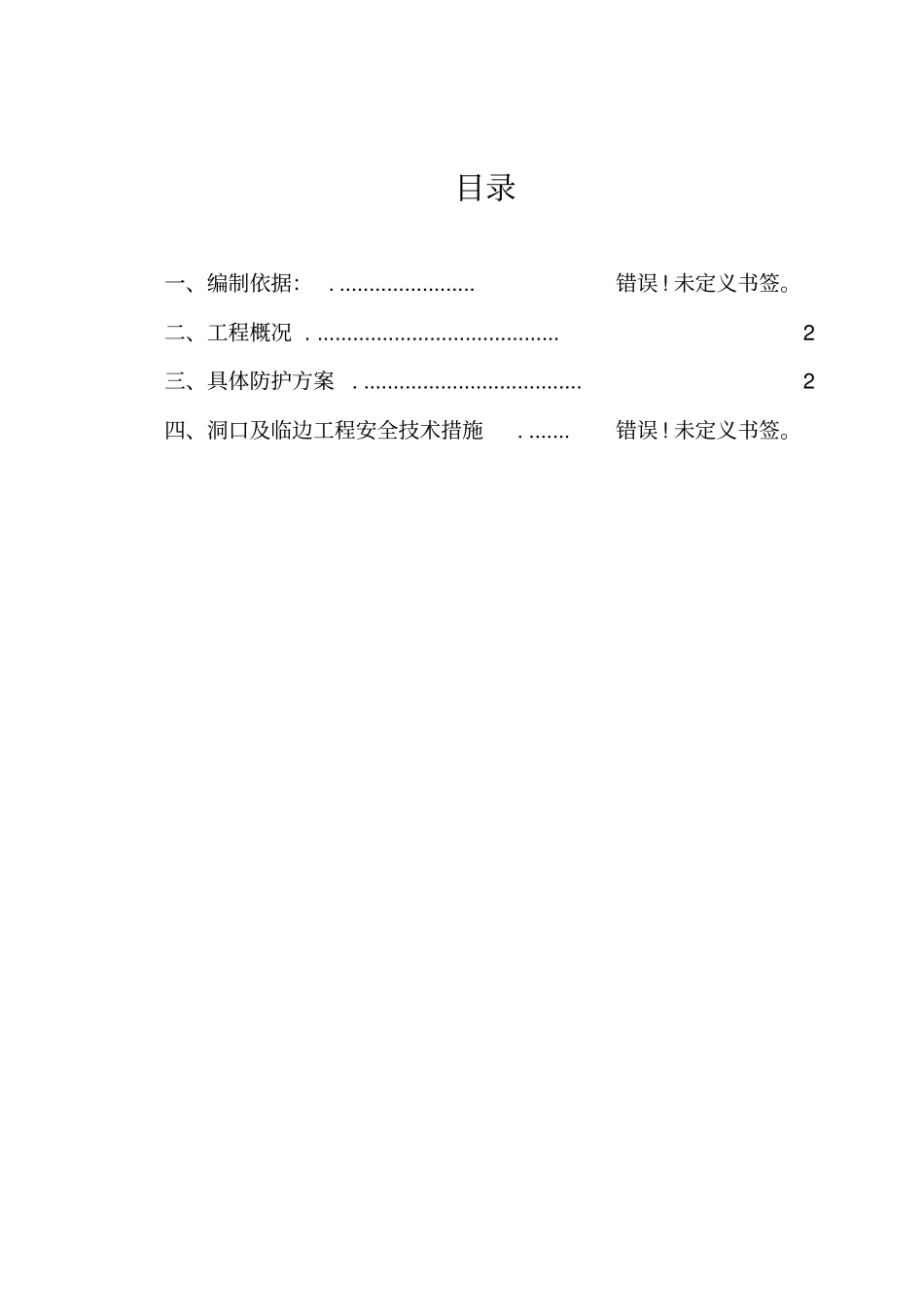

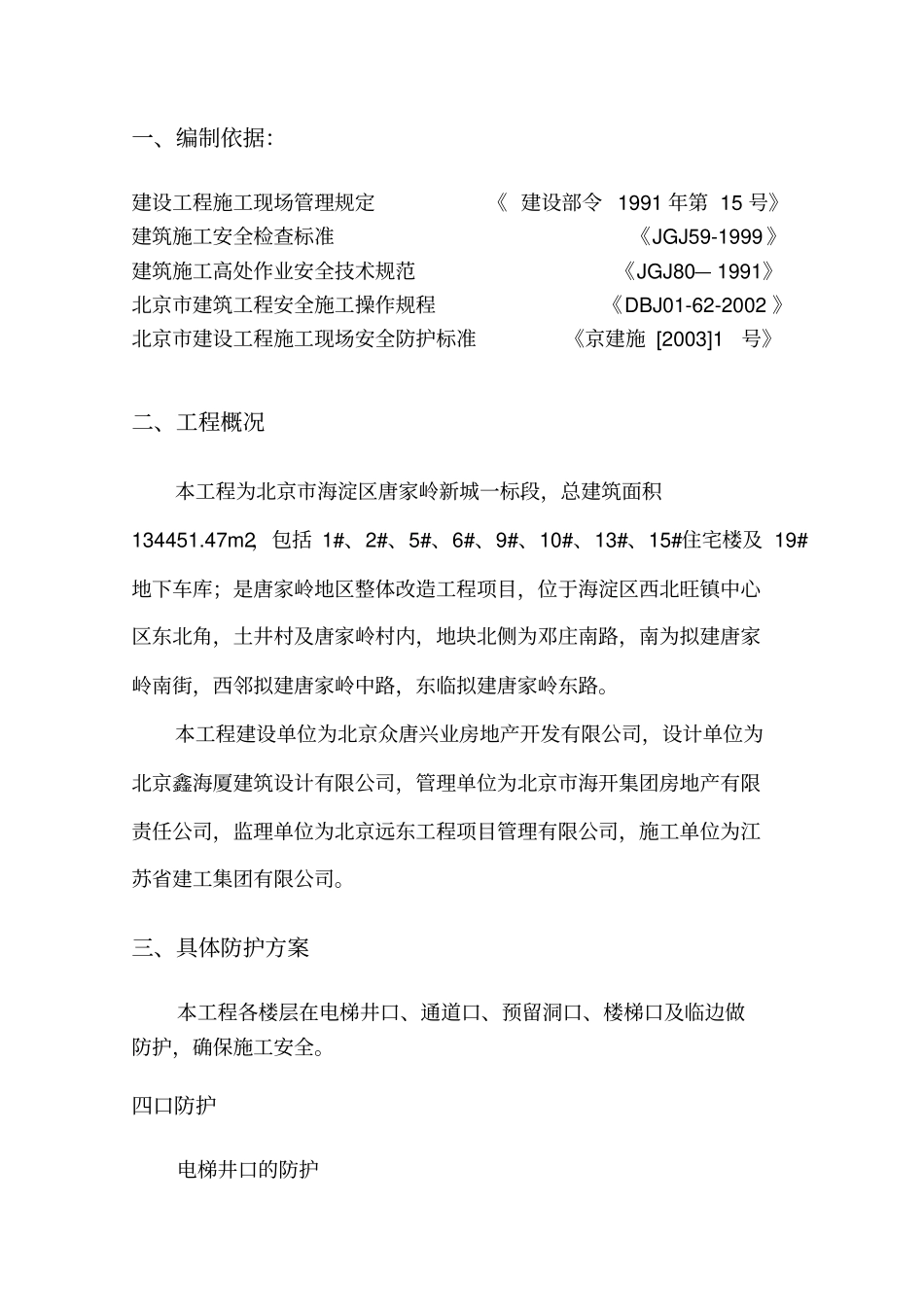

目录一、编制依据：........................错误!未定义书签。二、工程概况..........................................2三、具体防护方案......................................2四、洞口及临边工程安全技术措施........错误!未定义书签。一、编制依据：建设工程施工现场管理规定《建设部令1991年第15号》建筑施工安全检查标准《JGJ59-1999》建筑施工高处作业安全技术规范《JGJ80—1991》北京市建筑工程安全施工操作规程《DBJ01-62-2002》北京市建设工程施工现场安全防护标准《京建施[2003]1号》二、工程概况本工程为北京市海淀区唐家岭新城一标段，总建筑面积134451.47m2，包括1#、2#、5#、6#、9#、10#、13#、15#住宅楼及19#地下车库；是唐家岭地区整体改造工程项目，位于海淀区西北旺镇中心区东北角，土井村及唐家岭村内，地块北侧为邓庄南路，南为拟建唐家岭南街，西邻拟建唐家岭中路，东临拟建唐家岭东路。本工程建设单位为北京众唐兴业房地产开发有限公司，设计单位为北京鑫海厦建筑设计有限公司，管理单位为北京市海开集团房地产有限责任公司，监理单位为北京远东工程项目管理有限公司，施工单位为江苏省建工集团有限公司。三、具体防护方案本工程各楼层在电梯井口、通道口、预留洞口、楼梯口及临边做防护，确保施工安全。四口防护电梯井口的防护电梯门中用×1.2m（宽×高）钢栅门进行防护（根据电梯口的宽度确定）。结构施工时因洞口为2000宽，钢栅门为2300宽。材料采用Φ16钢筋焊成外框，内部用Φ14钢筋间距100mm，两端焊接牢固，下部200mm高用1mm厚钢板焊成挡脚板。钢栅门一端焊门轴与墙体埋件连接、另一端焊门锁扣与墙体埋件用锁连接，平时锁好门，门钥匙专人保管。亦可用膨胀螺栓直接固定到墙体上。钢栅门焊好后，刷防锈漆一道，刷黄黑相间警示色漆两道，悬挂“禁止入内”和“当心坠落”警示牌。如附图：电梯井道首层设一道硬防护，以上每三层设一道硬防护（不大于10米，），其余楼层设水平兜网，网应封闭严密，平网距井壁边不大于100mm。硬防护采用Φ48钢管搭设，在结构施工时，在墙体根部预留Φ60mm穿墙洞口，水平间距不大于1米，井道内外侧用钢管固定牢固，上满铺50mm厚脚手板。膨胀螺栓铁栅门电梯口防护大模板穿墙螺栓孔每两层一道水平兜网1.2米高铁栅栏防护电梯防护图电梯口防护平面图钢栅门电梯井内不得做垂直运输通道和垃圾通道。预留洞口的防护楼板、屋面等面上短边尺寸小于25cm但大于2.5cm的孔口，必须用坚实的盖板(可采用多层扳，木板等)盖严。楼面板等处边长为25cm～50cm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，用竹、木等作盖板，盖住洞口。250-500mm洞口防护边长为50cm～150cm的洞口，在其上满铺脚手板。边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安全平网。500-1500mm洞口防护作法1500mm以上洞口防护墙面等处的竖向洞口，凡落地的洞口应加装开关式、工具式或固定式的防护门，门栅网格的间距不应大于10cm，也可采用防护栏杆，下设挡脚板。通道口的防护：建筑物的出入口搭设长6m，高m，宽出通道两侧各1m的防护棚，顶部双层防护板（满铺50cm厚的脚手板），上下间距500mm,非出入口和通道两侧必须用密目安全网封严。通道两侧作安全标语，上部悬挂安全标识。以上情况如有临时性拆移,须经施工负责人核准,工作完毕后必须恢复。通道效果图楼梯口的防护：楼梯口在扶手处应设两道栏杆，高度不低于米，中间杆距地500～600mm，竖杆上下通长设置，间距不大于1800mm，楼梯口应设照明设施，（使用安全电压），确保安全通行所需的光亮照度。亦可采用工具式定型栏杆进行防护，竖杆固定作法按“临边防护固定件”作法。工具式定型栏杆如图所示：定型工具式栏杆≯2000mm≯2000mm楼梯防护防护栏杆与结构预埋铁件焊接牢固红白油漆涂刷钢管，长宽钢管栏杆作法临边防护基坑周边防护距基坑边坡上皮线外1米搭设周圈防护栏杆，采用Φ48钢管搭设，高度1200mm，水平杆两道，中间杆距地500～600mm，立杆间距不大于1800mm，砸入土中不少于500mm深，在栏杆上间隔300mm刷红白相间安全色，外挂密目安全网。在栏杆外500mm处作300mm宽、300mm深排水沟，槽边向排水沟...
