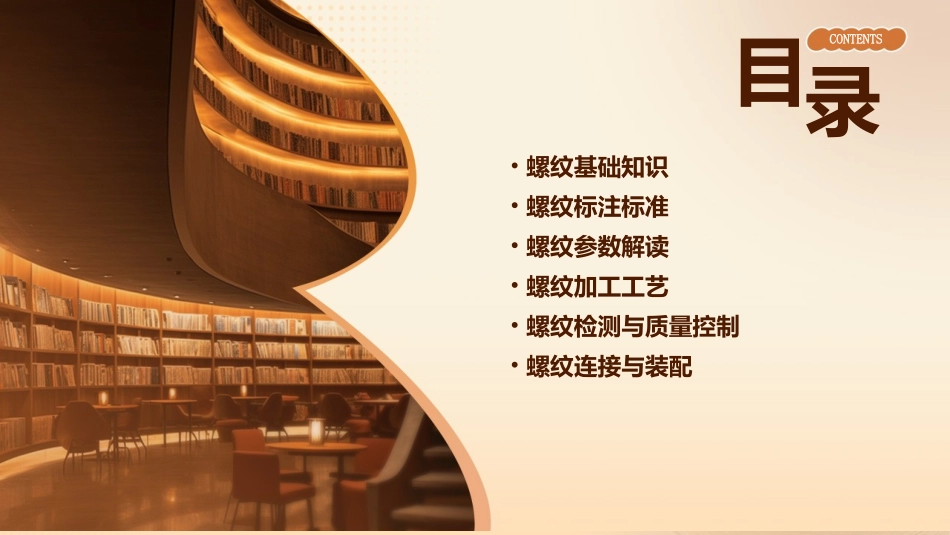

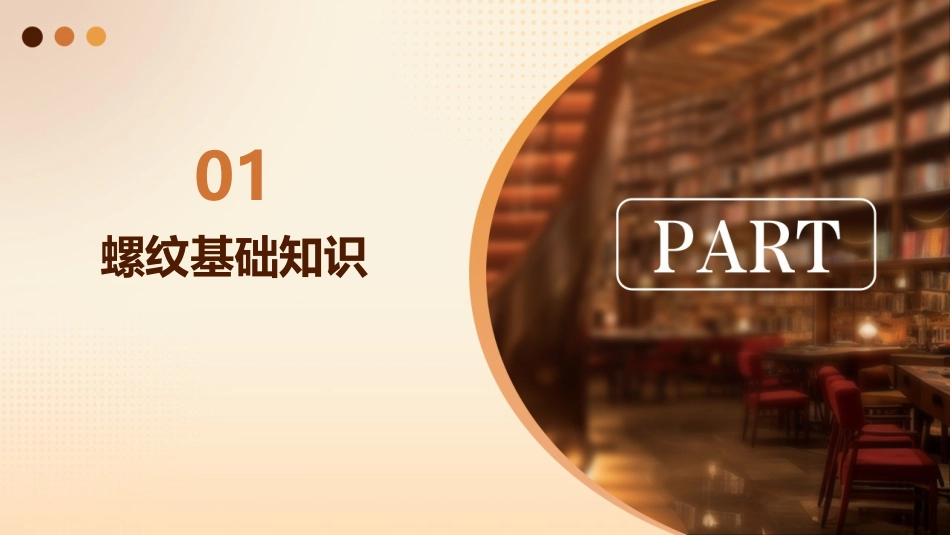

THEFIRSTLESSONOFTHESCHOOLYEAR螺纹标注(公开课)课件目CONTENTS•螺纹基础知识•螺纹标注标准•螺纹参数解读•螺纹加工工艺•螺纹检测与质量控制•螺纹连接与装配录01螺纹基础知识螺纹是一种在圆柱或圆锥形外表面或内表面的螺旋形的牙齿结构。总结词螺纹是在圆柱或圆锥形的外表面或内表面加工出的连续的螺旋形牙齿，通常用于连接、紧固、传递运动或实现其他机械功能。详细描述螺纹定义总结词根据不同的分类标准，螺纹可以分为多种类型，如按螺旋线数目、旋向和截面形状等。详细描述根据螺旋线的数目，螺纹可分为单线螺纹和多线螺纹；根据旋向，可分为左旋螺纹和右旋螺纹；根据截面形状，可分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹和圆弧形螺纹等。螺纹类型螺纹在各种领域都有广泛应用，如机械、建筑、化工、医疗器械等。总结词在机械领域，螺纹主要用于连接、紧固和传递运动；在建筑领域，螺纹钢筋用于混凝土结构中的连接和固定；在化工领域，螺纹管道用于流体输送和压力容器；在医疗器械领域，螺纹用于各种医疗器械的设计和制造。详细描述螺纹应用场景01螺纹标注标准标注应按照国家标准或行业标准进行，确保统一性和规范性。标注应包括必要的信息，如螺纹代号、规格、公差等，以便了解螺纹的基本参数和技术要求。螺纹标注应清晰、准确、简洁，方便阅读和识别。标注规定标注符号螺纹代号表示螺纹的类型和规格，如M表示普通螺纹，Tr表示梯形螺纹等。公差带代号表示螺纹的公差等级，如H表示外螺纹中径和顶径的公差带代号，h表示内螺纹中径和顶径的公差带代号。旋合长度代号表示内外螺纹旋合的长度，如长旋合长度代号L，中等旋合长度代号N，短旋合长度代号S。03G1/2-LH表示公称直径为1/2英寸，左旋的管螺纹。01M20-6H表示公称直径为20mm，中径和顶径公差带为6H的普通外螺纹。02Tr36×12（P4）-LH表示公称直径为36mm，导程为12mm，螺距为4mm，左旋的梯形外螺纹。标注示例01螺纹参数解读总结词表示螺纹的大小详细描述螺纹直径是螺纹的基本参数之一，表示螺纹的大小。根据不同的直径，可以将螺纹分为不同的规格和用途。例如，M10表示直径为10毫米的螺纹，常用于连接和固定。螺纹直径总结词表示相邻两个螺纹之间的距离详细描述螺距是相邻两个螺纹之间的距离，也是螺纹的基本参数之一。螺距的大小直接影响螺纹的旋紧和旋松的效率。一般来说，较小的螺距可以提供更好的旋紧效果，而较大的螺距则可以提高旋松的效率。螺距表示螺纹旋转的方向总结词旋向是表示螺纹旋转方向的参数。根据旋向的不同，可以将螺纹分为左旋和右旋两种。左旋螺纹是逆时针方向旋转的，而右旋螺纹则是顺时针方向旋转的。旋向的选择取决于实际应用的需要，例如在连接或固定时，需要根据螺栓或螺母的旋向来选择合适的螺纹规格。详细描述旋向01螺纹加工工艺010204车削加工车削加工是螺纹加工中最常用的方法之一，通过车床来完成。在车削加工中，工件旋转，刀具沿轴线方向移动，形成螺纹。车削加工可以加工各种类型的螺纹，包括三角形、矩形、梯形等。车削加工的优点是加工精度高，表面质量好，适用于大批量生产。03铣削加工是一种通过旋转刀具来形成螺纹的方法。在铣削加工中，刀具旋转，工件沿轴线方向移动，形成螺纹。铣削加工主要用于加工大型螺纹和特殊类型的螺纹，如方形、多边形等。铣削加工的优点是加工范围广，可以加工各种不同形状的螺纹。01020304铣削加工攻丝加工是一种通过旋转工件来形成螺纹的方法。攻丝加工主要用于加工内螺纹，如螺孔、螺栓等。在攻丝加工中，工件旋转，刀具沿轴线方向移动，形成螺纹。攻丝加工的优点是加工精度高，表面质量好，适用于小批量生产。攻丝加工01螺纹检测与质量控制螺纹塞规螺纹环规显微镜粗糙度测量仪检测工具01020304用于检测内螺纹的完整性和合格性。用于检测外螺纹的完整性和合格性。用于观察螺纹的表面质量、尺寸精度和形状误差。用于测量螺纹表面的粗糙度。使用相应的检测工具直接测量螺纹参数，如直径、螺距等。直接测量法使用标准样品与被测螺纹进行比较，以确定被测螺纹是否符合要求。比较测量法通过显微镜将被测螺纹的影像放大，然后测量其参数。影像测量法...
