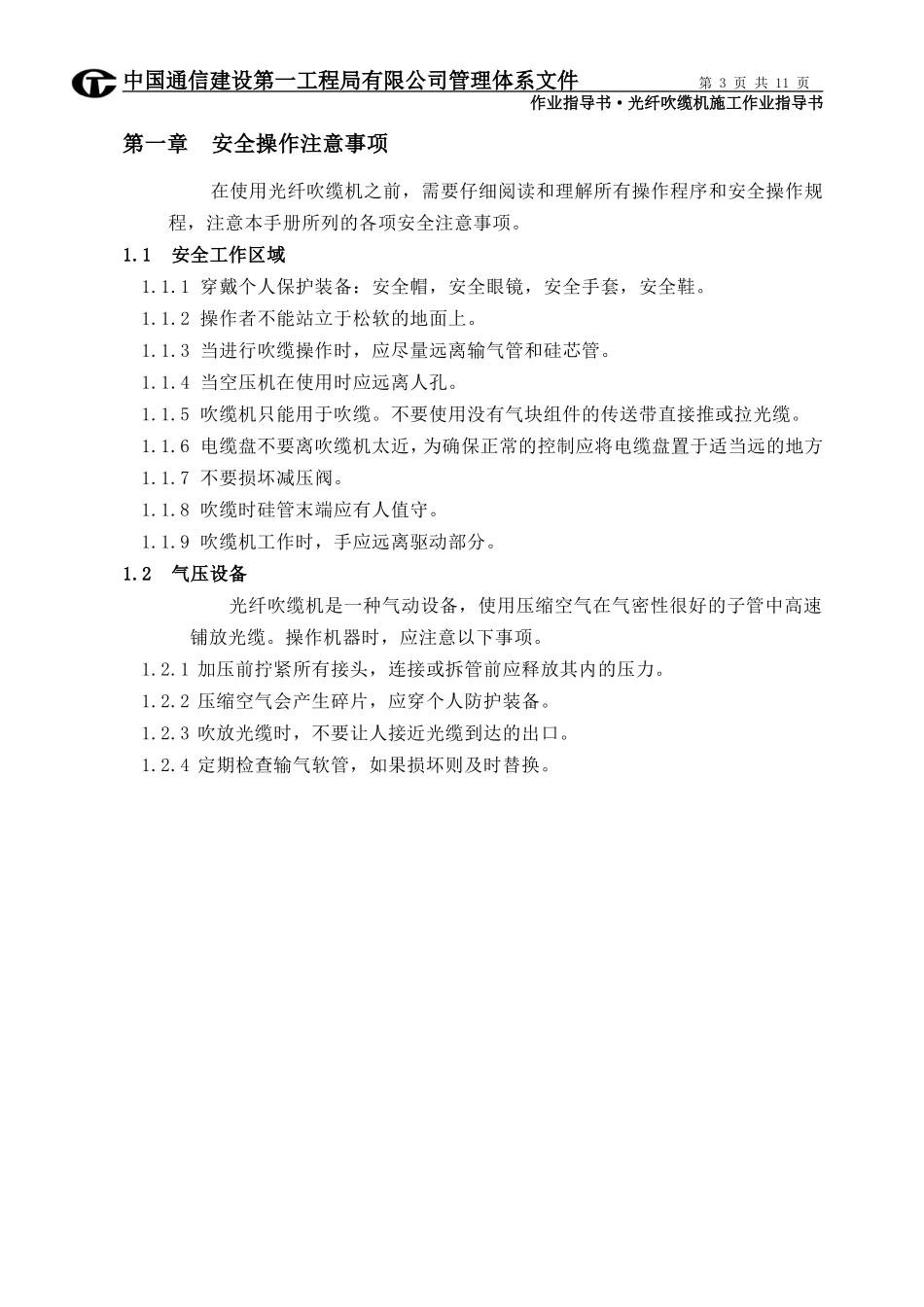

光纤吹缆机施工作业指导书目录第一章吹缆机安全操作注意事项)第二章吹缆机的工作原理第三章吹缆机安装及设置第四章吹缆机操作步骤第五章吹缆机拆卸步骤第六章吹缆机的维护第七章吹缆机常见故障及解决办法中国通信建设第一工程局有限公司管理体系文件第3页共11页作业指导书·光纤吹缆机施工作业指导书第一章安全操作注意事项在使用光纤吹缆机之前，需要仔细阅读和理解所有操作程序和安全操作规程，注意本手册所列的各项安全注意事项。1.1安全工作区域1.1.1穿戴个人保护装备：安全帽，安全眼镜，安全手套，安全鞋。1.1.2操作者不能站立于松软的地面上。1.1.3当进行吹缆操作时，应尽量远离输气管和硅芯管。1.1.4当空压机在使用时应远离人孔。1.1.5吹缆机只能用于吹缆。不要使用没有气块组件的传送带直接推或拉光缆。1.1.6电缆盘不要离吹缆机太近，为确保正常的控制应将电缆盘置于适当远的地方1.1.7不要损坏减压阀。1.1.8吹缆时硅管末端应有人值守。1.1.9吹缆机工作时，手应远离驱动部分。1.2气压设备光纤吹缆机是一种气动设备，使用压缩空气在气密性很好的子管中高速铺放光缆。操作机器时，应注意以下事项。1.2.1加压前拧紧所有接头，连接或拆管前应释放其内的压力。1.2.2压缩空气会产生碎片，应穿个人防护装备。1.2.3吹放光缆时，不要让人接近光缆到达的出口。1.2.4定期检查输气软管，如果损坏则及时替换。中国通信建设第一工程局有限公司管理体系文件第4页共11页作业指导书·光纤吹缆机施工作业指导书第二章吹缆机工作原理吹放光缆是一种既安全又有效的光缆铺设方法。光纤吹缆机在铺缆过程中，同时作用在光缆上的有拖拽器的牵引力、压缩空气的吹力和传送带的推力。因此需要空气压缩机来辅助吹缆机工作。空气压缩机产生压缩空气，通过输气软管送往吹缆机的密闭腔，子管的引出端与吹缆机的密闭腔相通。牵引光缆用的拖拽器连同光缆置于子管内，拖拽器周边橡胶与子管内壁密封，形成的密闭容积与吹缆机的密闭腔相通。因此压缩空气产生的压力推动拖拽器牵引着光缆在子管内前进。空气压缩机持续供气，以保证施加在拖拽器上的力基本恒定，从而保证施加在光缆上的力基本恒定。同时压缩空气向前流动，一方面施加力于光缆上推动光缆前进，另一方面使光缆在子管中处于悬浮状态，减少了铺放时光缆与子管内璧间的摩擦，最大程度地保护光缆所配空气压缩机规格：压力6.9-10.3bar；流量范围5-8m3/min(适用于φ25-32mm子管)；8-l1m3/min(适用于φ38-51mm子管)；空气压缩机产生高压气体，经过快速连接软管送往吹缆机，驱动吹缆机的气压马达，带动上下两根传送带转动，光缆置于上下传送带之间，从而推动光缆前进。中国通信建设第一工程局有限公司管理体系文件第5页共11页作业指导书·光纤吹缆机施工作业指导书第三章吹缆机安装及设置3.1连接空气压缩机3.1.1连接前确认开关处于关闭状态。3.1.2将空气压缩机软管连接到吹缆机上。3.1.3检查所有接头处有无泄漏。中国通信建设第一工程局有限公司管理体系文件第6页共11页作业指导书·光纤吹缆机施工作业指导书第四章吹缆机操作步骤光纤吹缆机现场施工操作简单，按照以下步骤操作即可优质高效的完成光缆铺设。4.1子管压力测试铺放光缆用的子管须能承受的最大压力为l50psi，且不能漏气。可以用吹缆机按照以下步骤测试。注意：要按照待铺放的光缆及子管选择正确尺寸的吹缆机组件。4.1.1松开气块组件上的六个螺母，将密封盖和夹紧盖移开。]4.1.2按照子管和光缆尺寸选择合适的吹缆机组件。4.1.3选择正确的子管密封装置，并且装于密封盖和密封座上(两半)。4.1.4选择正确的子管夹紧装置，并且装于夹紧盖和夹紧座上(两半)。(颜色与密封装置相同)4.1.5选择正确的细腰管，并且分别装于密封盖和密封座上。4.1.6选择正确的传输管(颜色与细腰管相同)，但此时不要安装。4.1.7将子管放在子管密封装置和夹紧装置上，注意子管的位置应直到密封座的台阶处。4.1.8夹紧子管。4.1.9把白色密封块放在细腰管的槽中。4.1.10装上密封盖。4.1.11用合适尺寸的子管牵引眼堵上子管末端。4.1.12选择正确的子管网套，并装于子管末端。4.1.13慢慢打开气阀使子管内的压力达到80-100psi(5.5-6.9ba...
