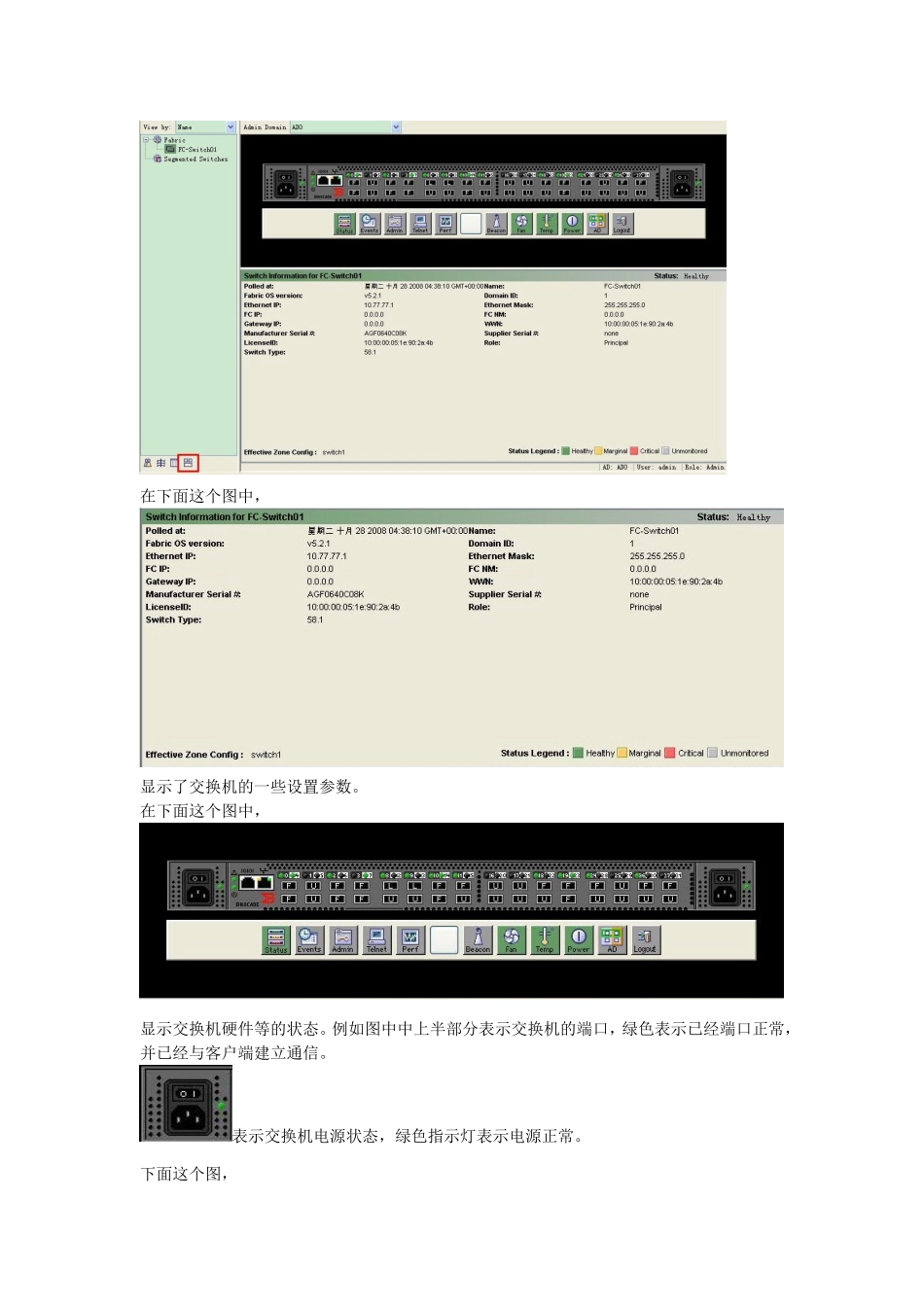

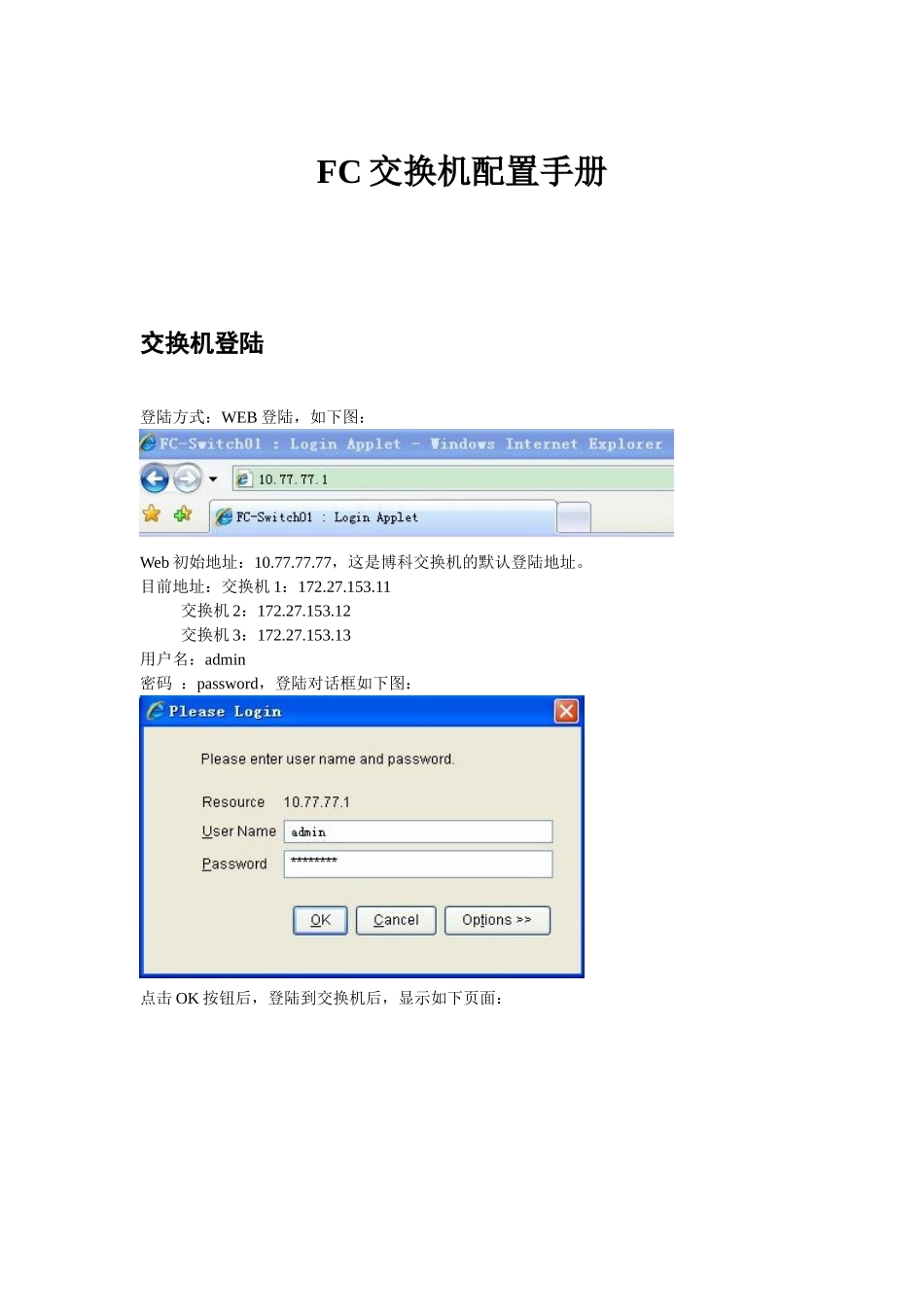

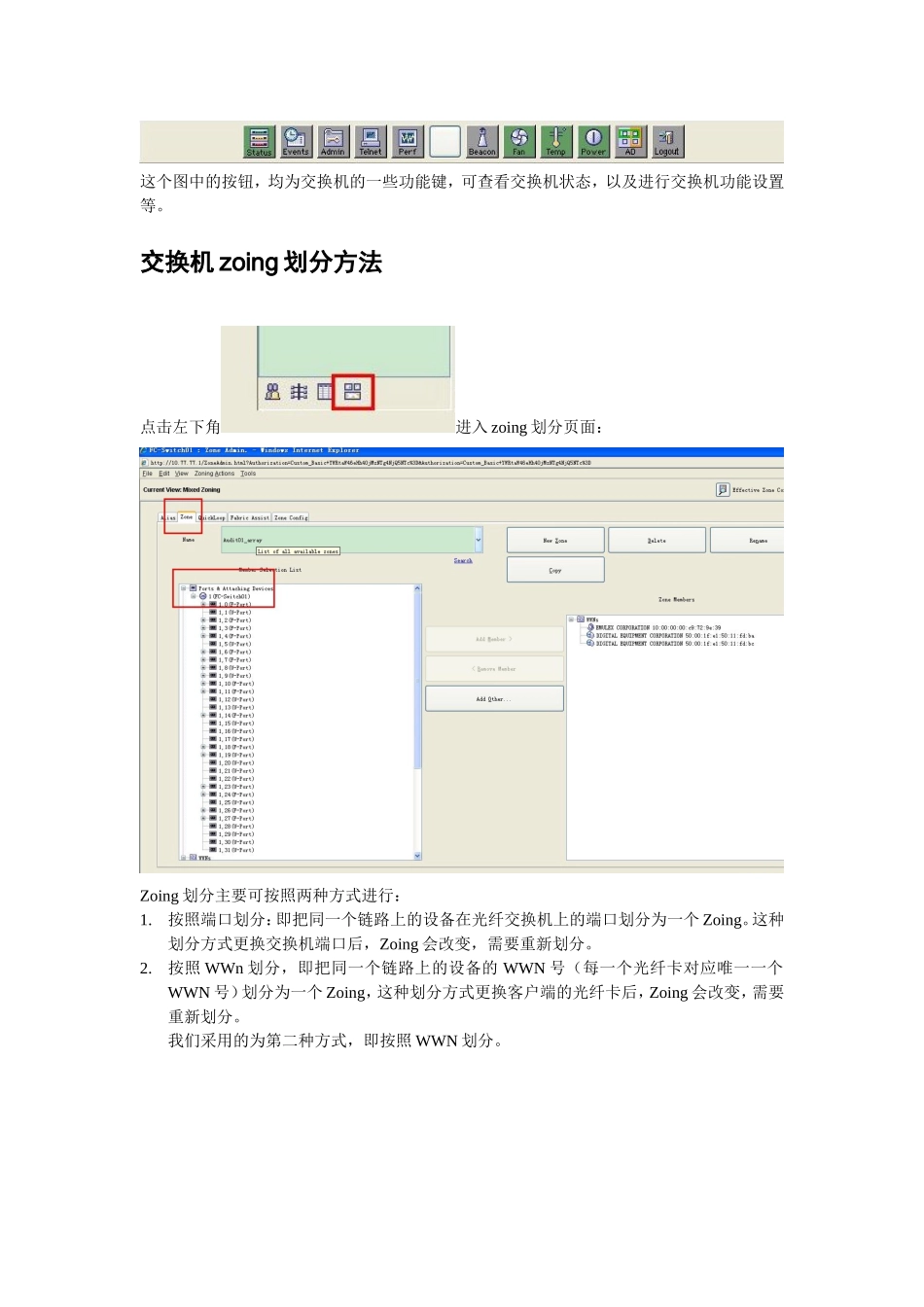

FC交换机配置手册交换机登陆登陆方式：WEB登陆，如下图：Web初始地址：10.77.77.77，这是博科交换机的默认登陆地址。目前地址：交换机1：172.27.153.11交换机2：172.27.153.12交换机3：172.27.153.13用户名：admin密码：password，登陆对话框如下图：点击OK按钮后，登陆到交换机后，显示如下页面：在下面这个图中，显示了交换机的一些设置参数。在下面这个图中，显示交换机硬件等的状态。例如图中中上半部分表示交换机的端口，绿色表示已经端口正常，并已经与客户端建立通信。表示交换机电源状态，绿色指示灯表示电源正常。下面这个图，这个图中的按钮，均为交换机的一些功能键，可查看交换机状态，以及进行交换机功能设置等。交换机zoing划分方法点击左下角进入zoing划分页面：Zoing划分主要可按照两种方式进行：1.按照端口划分：即把同一个链路上的设备在光纤交换机上的端口划分为一个Zoing。这种划分方式更换交换机端口后，Zoing会改变，需要重新划分。2.按照WWn划分，即把同一个链路上的设备的WWN号（每一个光纤卡对应唯一一个WWN号）划分为一个Zoing，这种划分方式更换客户端的光纤卡后，Zoing会改变，需要重新划分。我们采用的为第二种方式，即按照WWN划分。点击红框中的按键”zone”:，即可进行zoing的划分。上图为zoing的一些功能按键，其中：NewZong：建立新的zoingDelete：删除一个已经建立的zoingRename：重命名一个Zoing。Copy：拷贝一个zoing。点击NewZoing，即可创建一个zoing。点击后出现如下页面：，输入Zoing名称后，将WWN号添加到右侧空白处：点开图中交换机的端口上的加号，即显示出下一级目录，选中图中的EMULEXCORPORATION10:00:00:00:C9:72:9E:58,点击中间的添加到右侧。即将选中设备的WWN号添加到这个Zoing中。点击这个图中红框内的按钮，进入Zone配置页面：在第一次进入这个页面时需要新建一个Zoneconfig，以后进入就不需要建立了。然后将左侧所有的Zoning添加到右侧，即添加到这个新建的zoneconfig中。然后进行如下操作：1.保存交换机配置，对应下图中标示1的红框内按钮；2.enable交换机配置，对应下图中标示2的红框内按钮。至此，一个Zoning划分完成。按照交换机Zoning规划将所以Zoning划分完成。关闭WEB页面退出。
