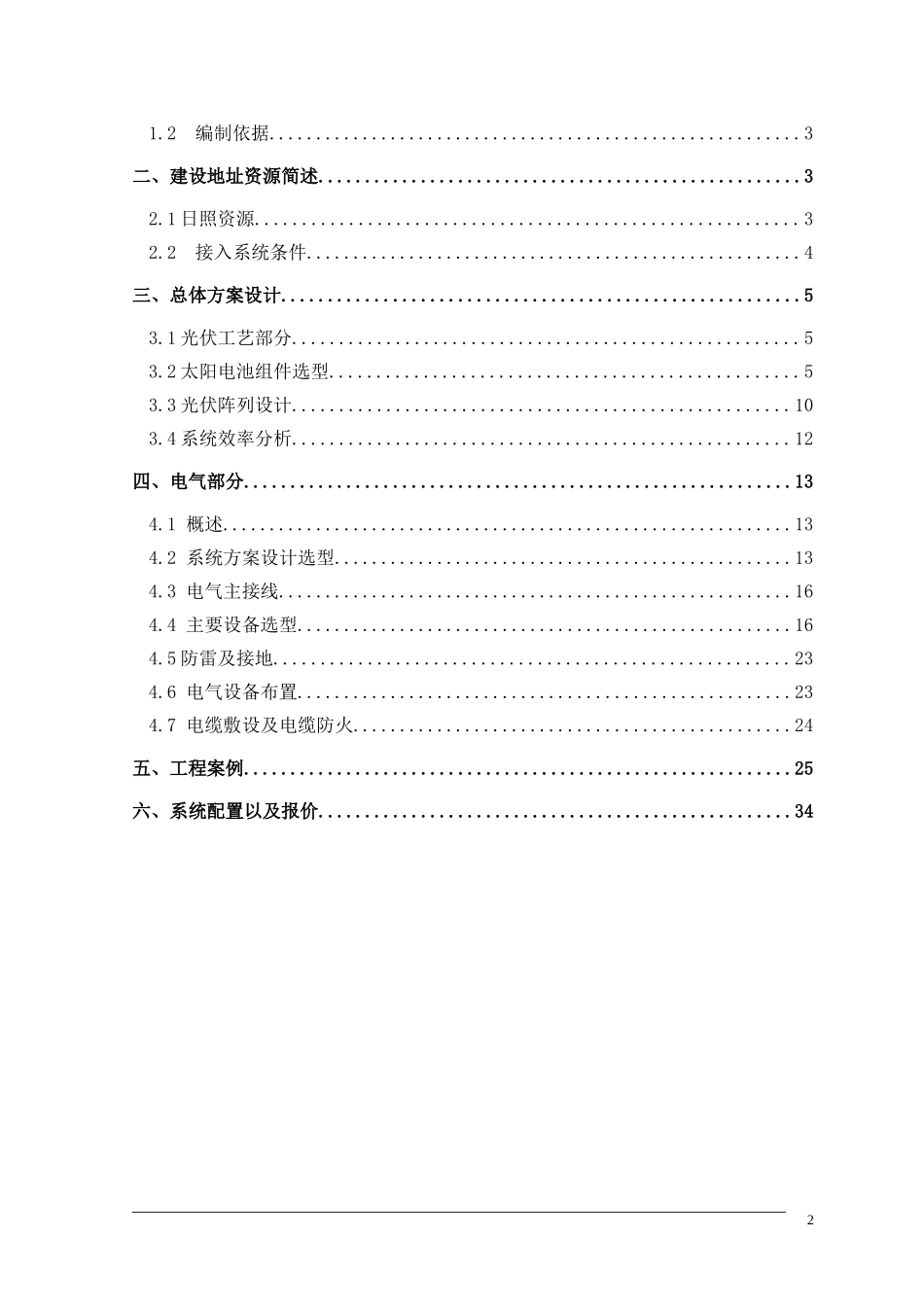

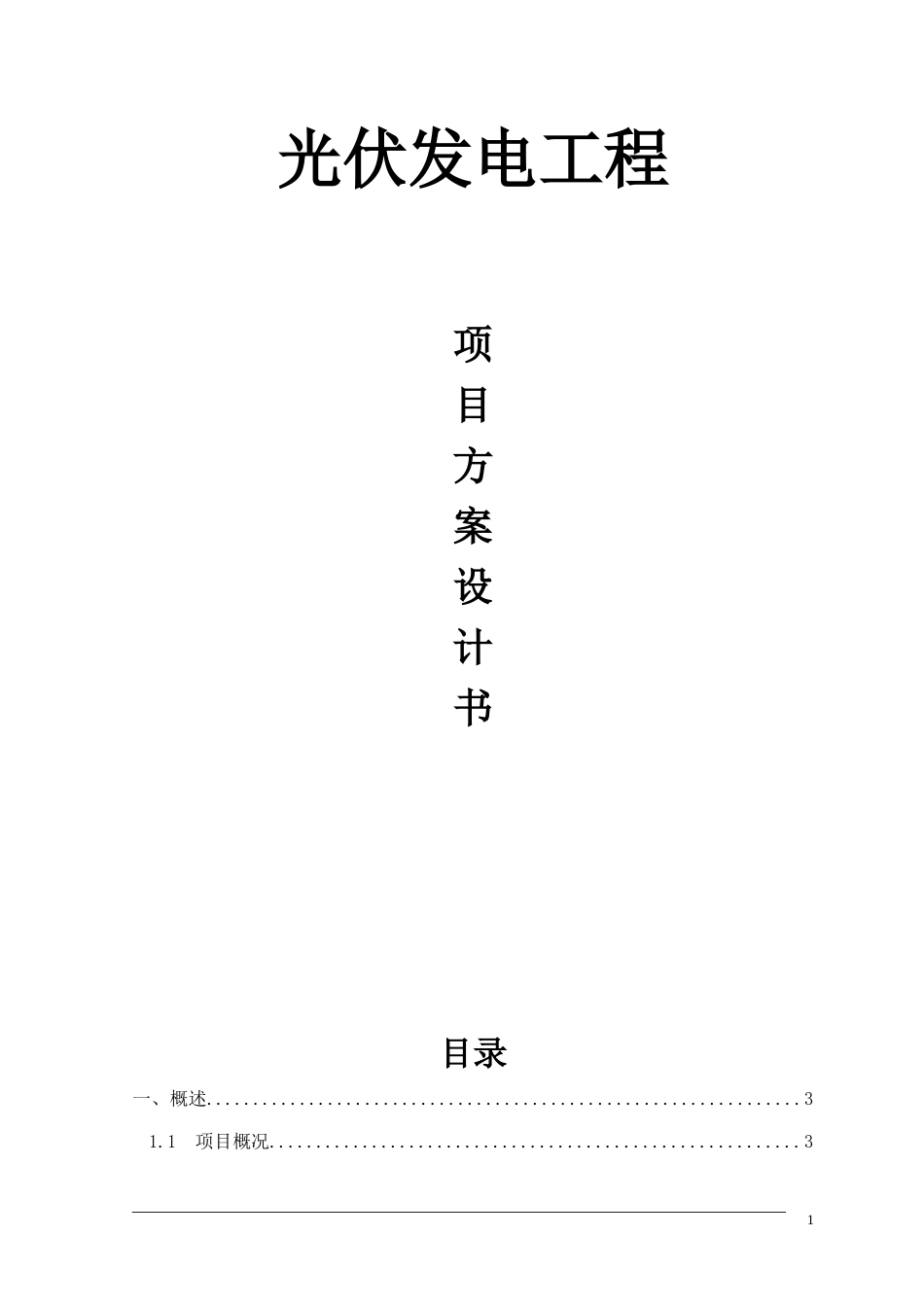

光伏发电工程项目方案设计书目录一、概述................................................................31.1项目概况.........................................................311.2编制依据.........................................................3二、建设地址资源简述....................................................32.1日照资源..........................................................32.2接入系统条件.....................................................4三、总体方案设计........................................................53.1光伏工艺部分......................................................53.2太阳电池组件选型..................................................53.3光伏阵列设计.....................................................103.4系统效率分析.....................................................12四、电气部分...........................................................134.1概述.............................................................134.2系统方案设计选型.................................................134.3电气主接线.......................................................164.4主要设备选型.....................................................164.5防雷及接地.......................................................234.6电气设备布置.....................................................234.7电缆敷设及电缆防火...............................................24五、工程案例...........................................................25六、系统配置以及报价...................................................342一、概述1.1项目概况1)建设规模：光伏系统用来供给小区道路亮化用电及楼宇亮化用电。该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用，系统接入市电作为辅助能源，提高系统的稳定性能。为减少系统因直流端电流过大造成的线路损耗，系统采用220V直流接入逆变输出三相380V/220V交流。针对固定式安装电池板，采用最佳倾角进行安装，石家庄地区最佳角度为46度（朝向正南），控制柜、逆变器及蓄电池储能系统均须安放于在室内。1.2编制依据本初步设计说明书主要根据下列文件和资料进行编制的：1)GB50054《低压配电设计规范》；2)GB50057《建筑物防雷设计规范》；3)GB31／T316—2004《城市环境照明规范》；4)GBJl33—90《民用建筑照明设计标准》；5)JGG／T16—921《民用建筑电气设计规范》；6)GBJ１6—87《建筑设计防火规范》；7)《中华人民共和国可再生能源法》；8)国家发展改革委《可再生能源发电有关管理规定》；二、建设地址资源简述2.1日照资源我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。全国总面积2/3以上地区年日照时数大于2000小时。我国的太阳能资源按日照时间和太阳能辐射量的大小，全国大致上可分为五类地区：一类地区:全年日照时数达到3200～3300小时的地区，主要包括青藏高原、甘肃省北部、宁夏北部和新疆南部等地。二类地区:全年日照时数达到3000～3200小时的地区，主要包括河北省西北部、山西省北部、内蒙古南部、宁夏南部、甘肃省中部、青海省东部、西藏东南部和新疆南部等地。三类地区:全年日照时数达到2200～3000小时的地区，主要包括山东省、河南省河北省东南部、山西省南部、新疆北部、吉林省、辽宁省、云南省、陕西省、甘肃省东南部、广东省南部、福建省南部、江苏省北部和安徽省北部等地。四类地区:全年日照时数达到1400～2200小时的地区，主要是长江中下游，福建3省、浙江省和广东省的一部分地区，此类地区的特点是：春夏多雨或阴天，秋冬季太阳能资源较丰富。五类地区:全年日照时数达到1000～1400小时的地区，主要包括四川省、贵州省两省。此区是我国太阳能资源较少的地区。一、二、三类地区，年日照时数大于2000h，是我国太阳能资源丰富或较丰富的地区，...
