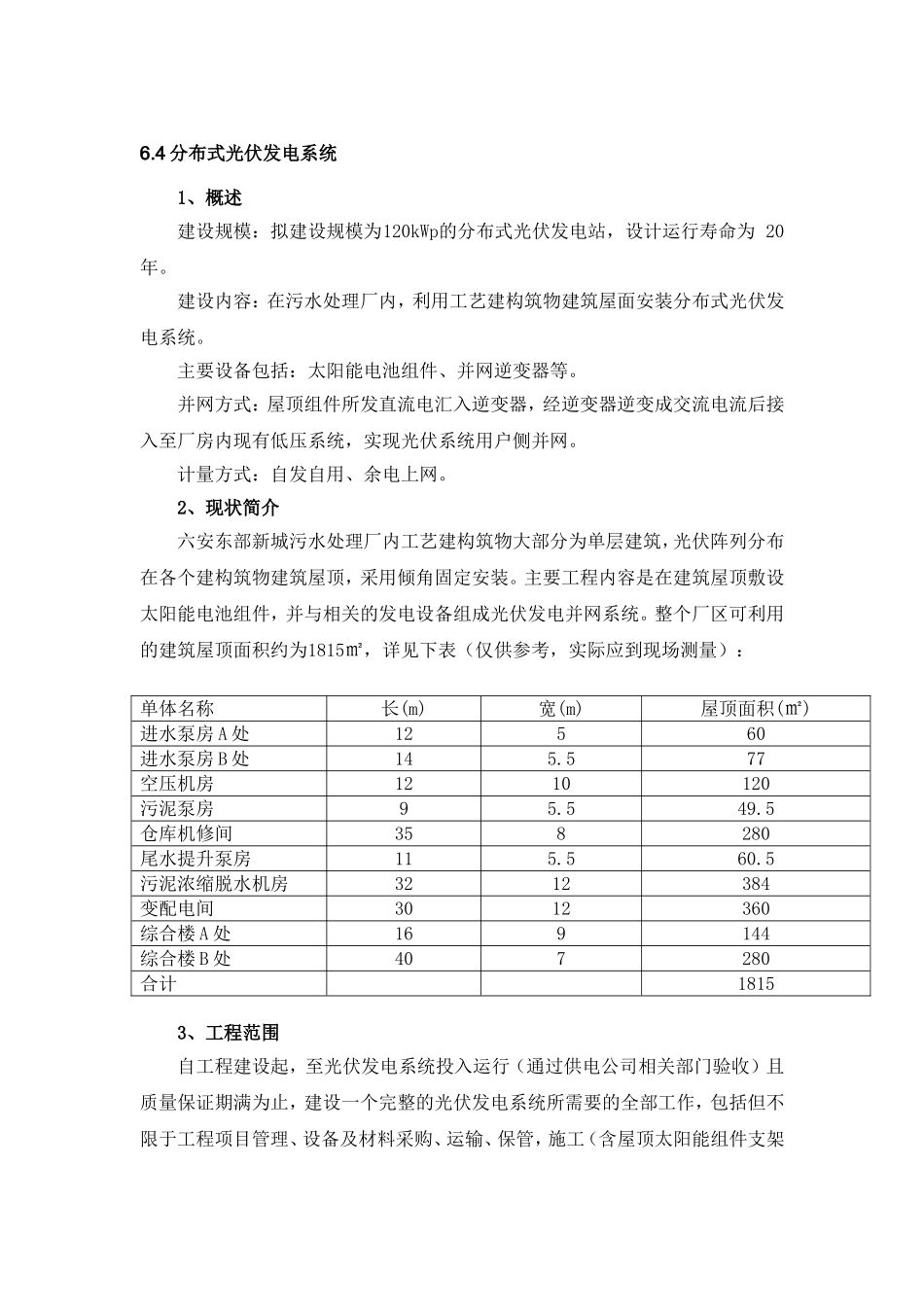

6.4分布式光伏发电系统1、概述建设规模：拟建设规模为120kWp的分布式光伏发电站，设计运行寿命为20年。建设内容：在污水处理厂内，利用工艺建构筑物建筑屋面安装分布式光伏发电系统。主要设备包括：太阳能电池组件、并网逆变器等。并网方式：屋顶组件所发直流电汇入逆变器，经逆变器逆变成交流电流后接入至厂房内现有低压系统，实现光伏系统用户侧并网。计量方式：自发自用、余电上网。2、现状简介六安东部新城污水处理厂内工艺建构筑物大部分为单层建筑，光伏阵列分布在各个建构筑物建筑屋顶，采用倾角固定安装。主要工程内容是在建筑屋顶敷设太阳能电池组件，并与相关的发电设备组成光伏发电并网系统。整个厂区可利用的建筑屋顶面积约为1815㎡，详见下表（仅供参考，实际应到现场测量）：单体名称长(m)宽(m)屋顶面积(㎡)进水泵房A处12560进水泵房B处145.577空压机房1210120污泥泵房95.549.5仓库机修间358280尾水提升泵房115.560.5污泥浓缩脱水机房3212384变配电间3012360综合楼A处169144综合楼B处407280合计18153、工程范围自工程建设起，至光伏发电系统投入运行（通过供电公司相关部门验收）且质量保证期满为止，建设一个完整的光伏发电系统所需要的全部工作，包括但不限于工程项目管理、设备及材料采购、运输、保管，施工（含屋顶太阳能组件支架地基），试运行，技术服务，人员培训，调试和配合业主完成供电部门的并网验收以及售后服务等工作。工程涵盖光伏发电系统及其建设或在原有建筑物上增设的工程场所。工程场所包括不限于太阳能组件安装场地、配电开关室、监控室等。具体范围包括但不限于：一、提供工程材料、设备、工器具、备品备件，包括不限于：（1）光伏发电系统设备。（2）并网接入系统所需装置设备。（3）工程需要的主、辅材料。（4）工程需要的建筑材料。（5）质保期内备品备件。（6）安装、检修专用工具。二、建设或在原有建筑物上增设工程场所（工程场所包括不限于太阳能组件安装场地、配电开关室、监控室等）。三、设备安装、调试，及配套设施安装、调试。四、负责接入电网前、后各种测试，通过电网公司组织的并网验收。五、负责项目试运行直至电网公司验收条件之前的运行操作、保洁、维护、安全管理，工程运行设备和备用设备管理。六、提供系统整套的施工设计方案、设备说明书、图纸，提供系统运行规程、管理制度和设备维修手册，为业主培训运维人员。七、积极配合业主完成购售电合同签订直至并网验收完成。八、负责工程建成后质保期内和质保期外10年技术支持和售后服务。4、工程总体要求一、并网电压等级和计量关口采用400V并网，就近接入污水处理厂内部400V系统。系统接入点发电计量和向电网售电计量关口的设置满足电网公司要求。二、太阳能光伏阵列在建筑物上结构和布局合理、美观。整个光伏发电系统具有高安全可靠性、美观性、高效性（光伏组件产生的电能送到并网接入点，整个系统的总效率不低于80%）、耐用性（满足不少于20年的正常发电）、合理性等特性。三、进行建筑物结构和电气系统的安全复核，增设的光伏发电系统符合建筑结构及电气系统的安全性要求。四、工程场所建筑和光伏发电系统参数、指标符合电网、消防、环保、建筑、防雷、防震主管部门相关规定。五、发配电工程施工队伍应具有电监会颁发的“承装（修、试）电力设施许可证”。六、工程所有设备和部件，符合国家和行业相关法规和产品标准，提供具有相应资质的第三方质量和安全认证标志或认证证书并满足：七、工程质量全优，一次性通过电网公司的并网验收。5、资质业绩要求一、具有承装（修、试）电力设施五级及以上或送变电专业承包三级及以上资质。二、提供至少一个屋顶光伏发电系统业绩证明。三、由于涉及系统并网验收及报批，需与当地供电公司协调沟通，故必须有本地化服务能力，推荐合肥新立电力工程有限公司、合肥宁生光伏科技有限公司合肥追日电气工程科技有限公司。6、系统概述光伏阵列采用多晶硅光伏组件构成，共计480块电池板，按每个厂房屋顶分配阵列，均以每20块组件串联组成一个串组，每10个串组汇进一个直流汇流箱，直流电缆通过厂房侧墙引下至厂区原有电缆沟，经电缆沟引至400...
