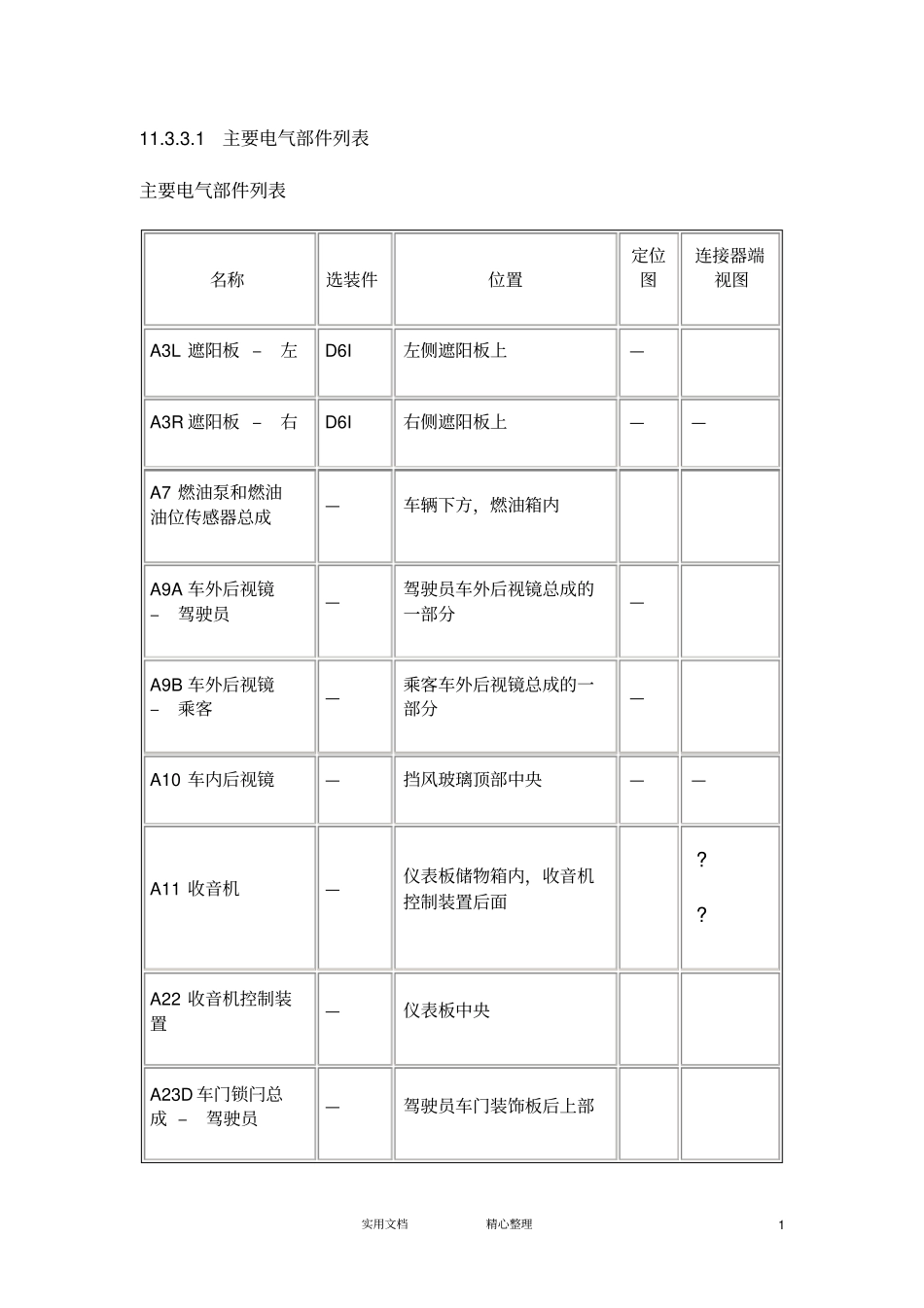

主要电气部件列表_第1页
1/35

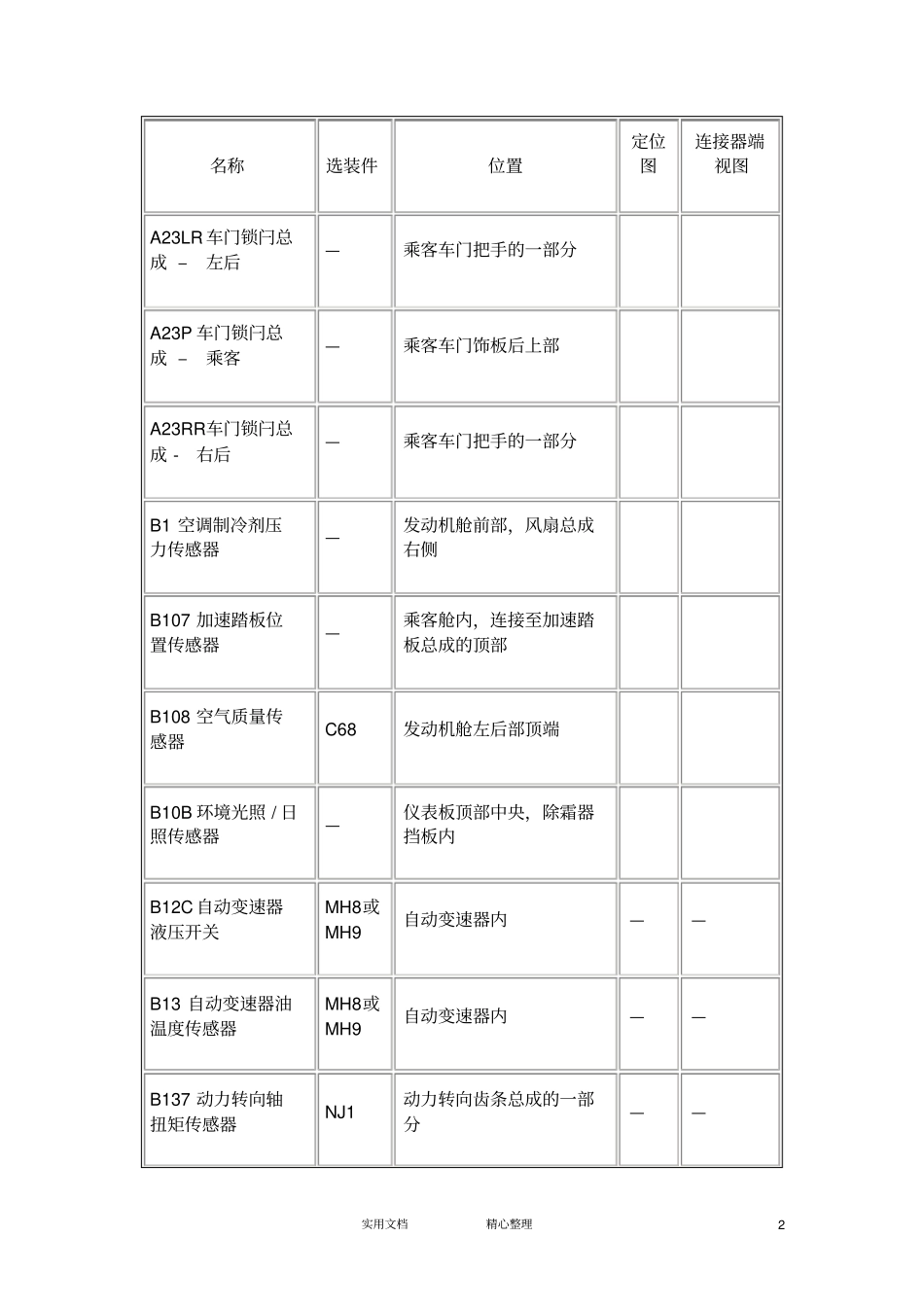

主要电气部件列表_第2页
2/35

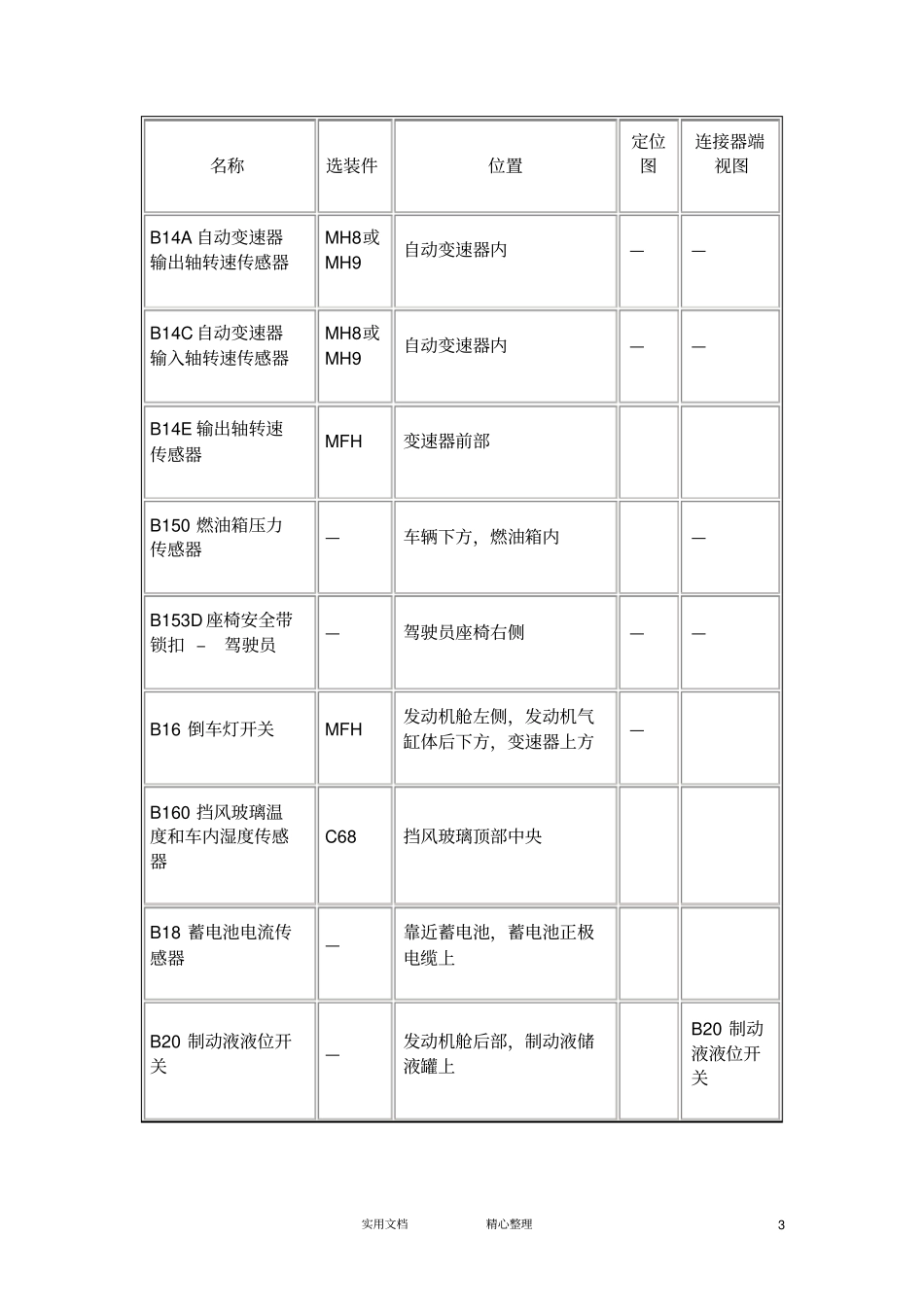

主要电气部件列表_第3页
3/35
实用文档精心整理111.3.3.1主要电气部件列表主要电气部件列表名称选装件位置定位图连接器端视图A3L遮阳板–左D6I左侧遮阳板上—A3R遮阳板–右D6I右侧遮阳板上——A7燃油泵和燃油油位传感器总成—车辆下方,燃油箱内A9A车外后视镜–驾驶员—驾驶员车外后视镜总成的一部分—A9B车外后视镜–乘客—乘客车外后视镜总成的一部分—A10车内后视镜—挡风玻璃顶部中央——A11收音机—仪表板储物箱内,收音机控制装置后面??A22收音机控制装置—仪表板中央A23D车门锁闩总成–驾驶员—驾驶员车门装饰板后上部实用文档精心整理2名称选装件位置定位图连接器端视图A23LR车门锁闩总成–左后—乘客车门把手的一部分A23P车门锁闩总成–乘客—乘客车门饰板后上部A23RR车门锁闩总成-右后—乘客车门把手的一部分B1空调制冷剂压力传感器—发动机舱前部,风扇总成右侧B107加速踏板位置传感器—乘客舱内,连接至加速踏板总成的顶部B108空气质量传感器C68发动机舱左后部顶端B10B环境光照/日照传感器—仪表板顶部中央,除霜器挡板内B12C自动变速器液压开关MH8或MH9自动变速器内——B13自动变速器油温度传感器MH8或MH9自动变速器内——B137动力转向轴扭矩传感器NJ1动力转向齿条总成的一部分——实用文档精心整理3名称选装件位置定位图连接器端视图B14A自动变速器输出轴转速传感器MH8或MH9自动变速器内——B14C自动变速器输入轴转速传感器MH8或MH9自动变速器内——B14E输出轴转速传感器MFH变速器前部B150燃油箱压力传感器—车辆下方,燃油箱内—B153D座椅安全带锁扣–驾驶员—驾驶员座椅右侧——B16倒车灯开关MFH发动机舱左侧,发动机气缸体后下方,变速器上方—B160挡风玻璃温度和车内湿度传感器C68挡风玻璃顶部中央B18蓄电池电流传感器—靠近蓄电池,蓄电池正极电缆上B20制动液液位开关—发动机舱后部,制动液储液罐上B20制动液液位开关实用文档精心整理4名称选装件位置定位图连接器端视图B22制动踏板位置传感器—制动踏板总成上方B23E凸轮轴位置传感器–排气—发动机右前侧B23F凸轮轴位置传感器–进气—发动机右后侧B24车载电话麦克风UE1车顶处,车顶控制台内——B25B离合器踏板位置传感器—方向盘后下方B26曲轴位置传感器—发动机舱左侧,发动机气缸体后下方,变速器上方B27D车门把手开关–驾驶员—驾驶员车门把手的一部分B27LR车门把手开关–左后—左后车门后部,车门锁闩上的车门装饰板后方B27P车门把手开关–乘客—乘客车门把手的一部分B27RR车门把手开关–右后—右后车门后部,车门锁闩上的车门装饰板后方实用文档精心整理5名称选装件位置定位图连接器端视图B34A发动机冷却液温度传感器1—发动机左前顶部B34B发动机冷却液温度传感器2—发动机舱前部,风扇总成右侧——B37发动机机油压力开关—发动机右侧,靠近前部B39空调蒸发器温度传感器—暖风、通风与空调系统模块的一部分,仪表板后方——B46燃油油位传感器—车辆下方,燃油箱内——B47燃油压力传感器—车辆下方,燃油箱内——B52A加热型氧传感器1—发动机舱内,发动机左侧B52B加热型氧传感器2—发动机舱内,发动机右后侧B55发动机舱盖未关开关—发动机舱前部,发动机舱盖锁闩上—B59正面碰撞传感器—发动机舱前部,靠近发动机舱盖锁闩,格栅中央——实用文档精心整理6名称选装件位置定位图连接器端视图B5LF车轮转速传感器–左前—左前轮毂内B5LR车轮转速传感器–左后—左后轮毂内B5RF车轮转速传感器–右前—右前轮毂内B5RR车轮转速传感器–右后—右后轮毂内B63LF侧碰撞传感器–左前AYC或AJG左侧B柱内B63RF侧碰撞传感器–右前AYC或AJG右侧B柱内B66进气温度传感器—发动机舱内,位于右后角B68爆震传感器—发动机舱内,发动机中后部,进气歧管下方B74进气歧管绝对压力传感器—发动机舱内,进气歧管前部中央B75B质量空气流量/进气温度传感器—发动机舱右侧—实用文档精心整理7名称选装件位置定位图连接器端视图B78E后物体传感器–左中UD8后保险杠蒙皮左侧中央B78F后物体传感器-右中UD8后保险杠蒙皮右侧中央B78G后物体传感器-左外UD8后保险杠蒙皮左外缘B78H后物体传感器–右外UD8后保险杠蒙皮右外缘B7D空气温度传感器–左下风管—暖风、通风与空调系统模...
