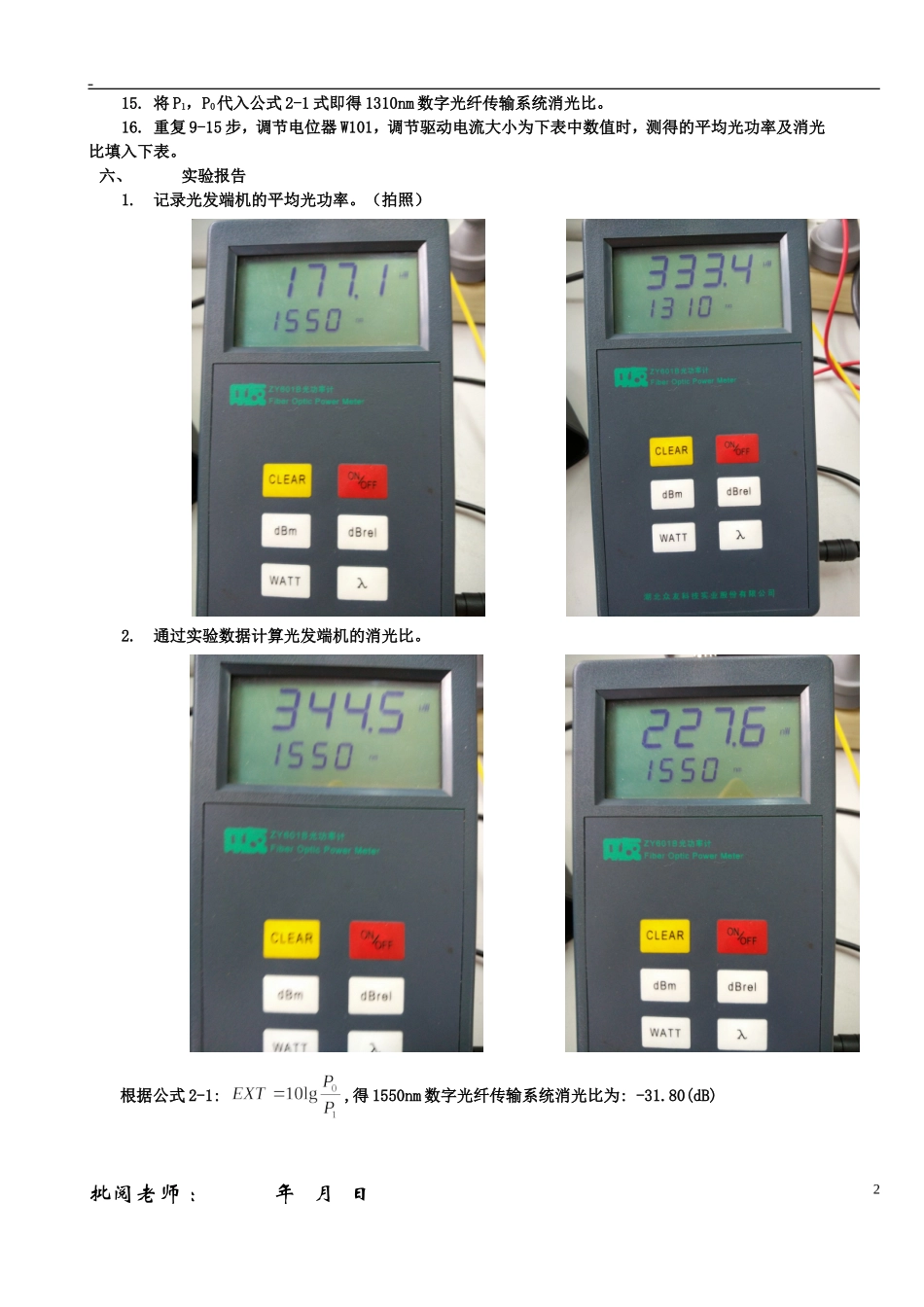

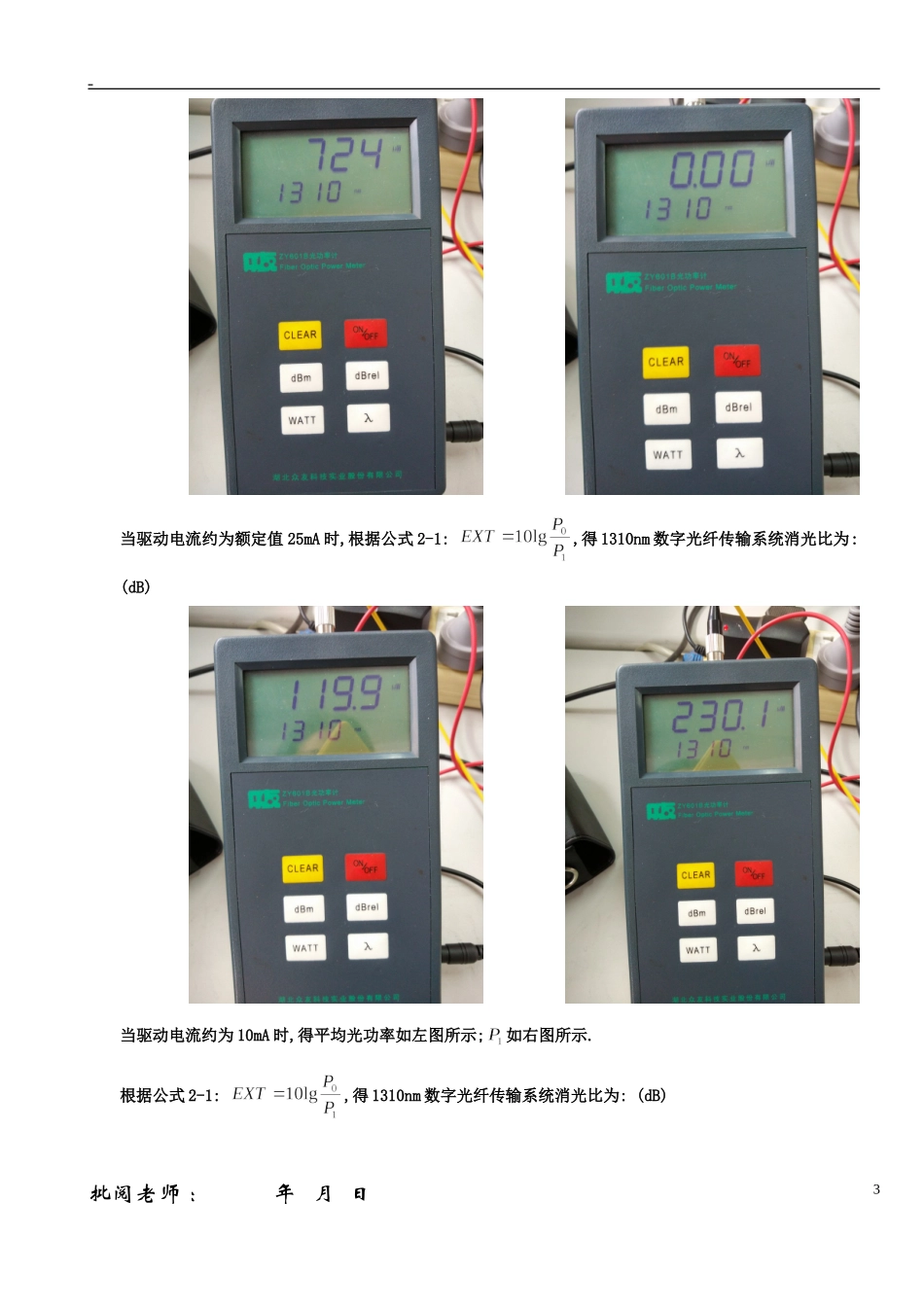

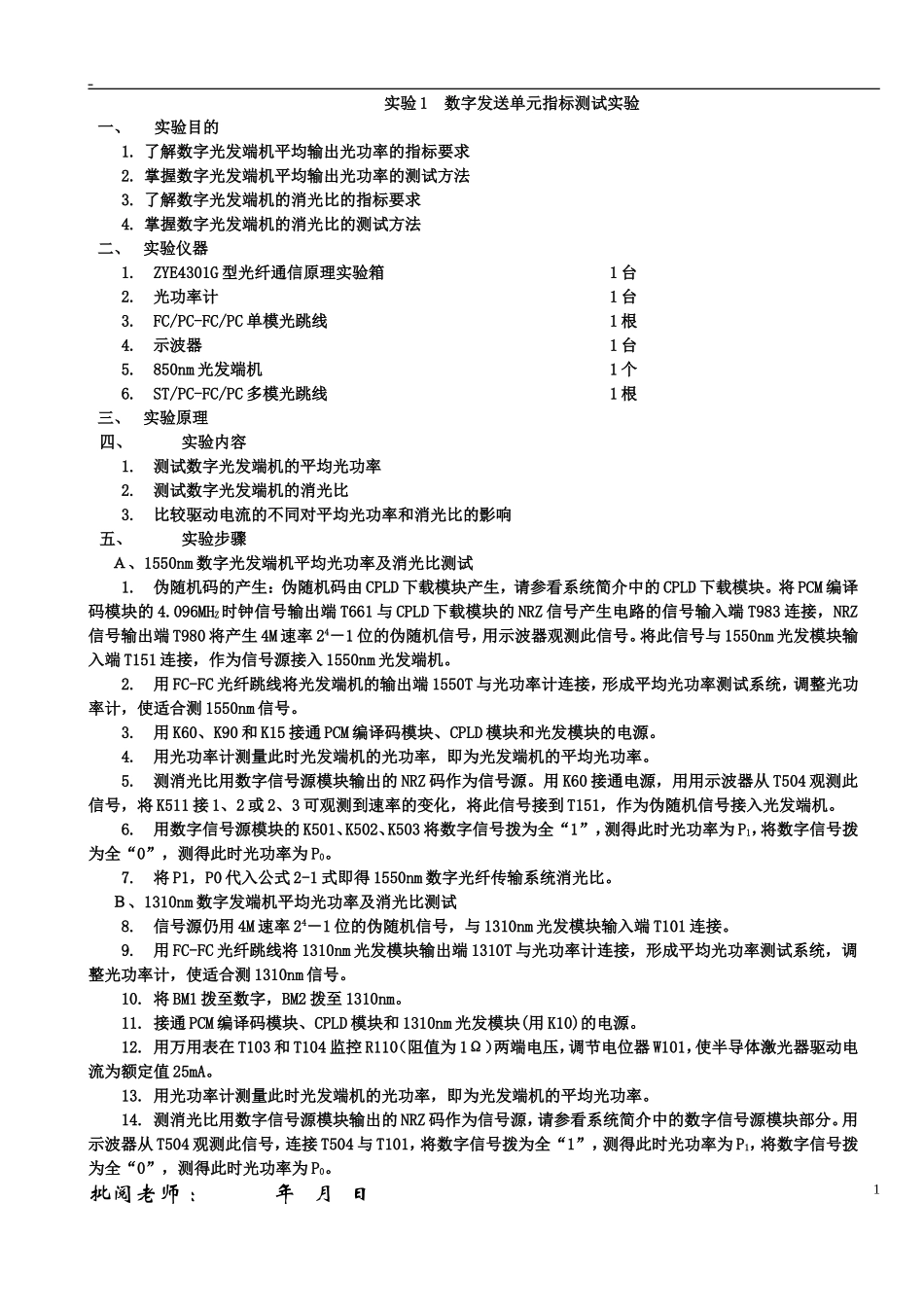

实验1数字发送单元指标测试实验一、实验目的1.了解数字光发端机平均输出光功率的指标要求2.掌握数字光发端机平均输出光功率的测试方法3.了解数字光发端机的消光比的指标要求4.掌握数字光发端机的消光比的测试方法二、实验仪器1.ZYE4301G型光纤通信原理实验箱1台2.光功率计1台3.FC/PC-FC/PC单模光跳线1根4.示波器1台5.850nm光发端机1个6.ST/PC-FC/PC多模光跳线1根三、实验原理四、实验内容1.测试数字光发端机的平均光功率2.测试数字光发端机的消光比3.比较驱动电流的不同对平均光功率和消光比的影响五、实验步骤Ａ、1550nm数字光发端机平均光功率及消光比测试1.伪随机码的产生：伪随机码由CPLD下载模块产生，请参看系统简介中的CPLD下载模块。将PCM编译码模块的4.096MHZ时钟信号输出端T661与CPLD下载模块的NRZ信号产生电路的信号输入端T983连接，NRZ信号输出端T980将产生4M速率24－1位的伪随机信号，用示波器观测此信号。将此信号与1550nm光发模块输入端T151连接，作为信号源接入1550nm光发端机。2.用FC-FC光纤跳线将光发端机的输出端1550T与光功率计连接，形成平均光功率测试系统，调整光功率计，使适合测1550nm信号。3.用K60、K90和K15接通PCM编译码模块、CPLD模块和光发模块的电源。4.用光功率计测量此时光发端机的光功率，即为光发端机的平均光功率。5.测消光比用数字信号源模块输出的NRZ码作为信号源。用K60接通电源，用用示波器从T504观测此信号，将K511接1、2或2、3可观测到速率的变化，将此信号接到T151，作为伪随机信号接入光发端机。6.用数字信号源模块的K501、K502、K503将数字信号拨为全“1”，测得此时光功率为P1，将数字信号拨为全“0”，测得此时光功率为P0。7.将P1，P0代入公式2-1式即得1550nm数字光纤传输系统消光比。Ｂ、1310nm数字发端机平均光功率及消光比测试8.信号源仍用4M速率24－1位的伪随机信号，与1310nm光发模块输入端T101连接。9.用FC-FC光纤跳线将1310nm光发模块输出端1310T与光功率计连接，形成平均光功率测试系统，调整光功率计，使适合测1310nm信号。10.将BM1拨至数字，BM2拨至1310nm。11.接通PCM编译码模块、CPLD模块和1310nm光发模块(用K10)的电源。12.用万用表在T103和T104监控R110（阻值为1Ω）两端电压，调节电位器W101，使半导体激光器驱动电流为额定值25mA。13.用光功率计测量此时光发端机的光功率，即为光发端机的平均光功率。14.测消光比用数字信号源模块输出的NRZ码作为信号源，请参看系统简介中的数字信号源模块部分。用示波器从T504观测此信号，连接T504与T101，将数字信号拨为全“1”，测得此时光功率为P1，将数字信号拨为全“0”，测得此时光功率为P0。批阅老师：年月日115.将P1，P0代入公式2-1式即得1310nm数字光纤传输系统消光比。16.重复9-15步，调节电位器W101，调节驱动电流大小为下表中数值时，测得的平均光功率及消光比填入下表。六、实验报告1.记录光发端机的平均光功率。（拍照）2.通过实验数据计算光发端机的消光比。根据公式2-1:,得1550nm数字光纤传输系统消光比为:-31.80(dB)批阅老师：年月日2当驱动电流约为额定值25mA时,根据公式2-1:,得1310nm数字光纤传输系统消光比为:(dB)当驱动电流约为10mA时,得平均光功率如左图所示;如右图所示.根据公式2-1:,得1310nm数字光纤传输系统消光比为:(dB)批阅老师：年月日3当驱动电流约为20mA时,得平均光功率如左图所示;如右图所示.根据公式2-1:,得1310nm数字光纤传输系统消光比为:(dB)整体电路图如上图所示.批阅老师：年月日4实验2光无源器件特性测试实验一、实验目的1.了解光无源器件，Y型分路器以及波分复用器的工作原理及其结构2.掌握它们的正确使用方法3.掌握它们主要特性参数的测试方法二、实验仪器1.ZYE4301G型光纤通信原理实验箱1台2.光功率计1台3.示波器1台4.FC-FC法兰盘1个5.Y型分路器1个6.波分复用器2个三、实验原理测试方法为：先测试出光源输出的光功率P0，将Y型分路器接入其中组成图4-1所示测试系统后，分别测出Y型分路器输出端的光功率P1和P2，分别代入4-1，4-2，4-3式即可得到待测Y型分路器的性能指标。波分复用器性能指标有耦合比CR、插入损耗Lt、附加损耗Le、光串扰...
