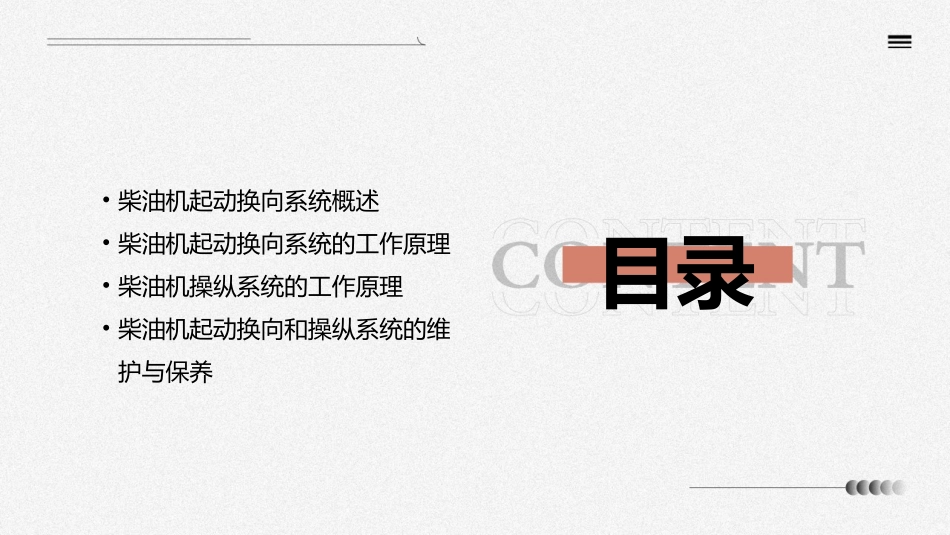

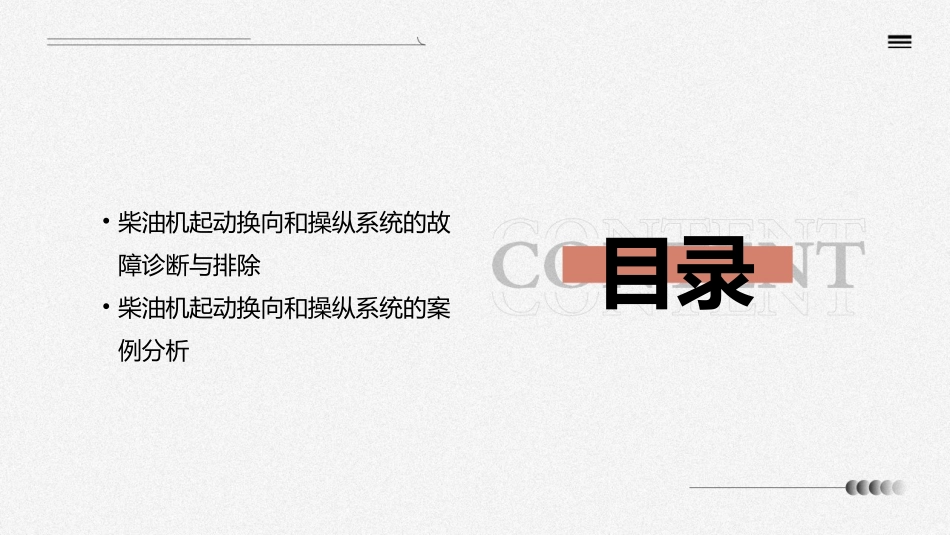

柴油机的起动换向和操纵系统课件•柴油机起动换向系统概述•柴油机起动换向系统的工作原理•柴油机操纵系统的工作原理•柴油机起动换向和操纵系统的维护与保养目录•柴油机起动换向和操纵系统的故障诊断与排除•柴油机起动换向和操纵系统的案例分析目录01柴油机起动换向系统概述用于控制柴油机的起动和换向，是整个系统的核心部件。控制器传动机构操作机构将控制器的指令传递到柴油机的起动和换向机构，实现柴油机的起动和换向操作。用于操作控制器，可以是人手操作或者自动化操作。030201柴油机起动换向系统的组成通过人手操作控制器来实现柴油机的起动和换向。手动起动换向系统通过自动化设备操作控制器来实现柴油机的起动和换向。自动起动换向系统柴油机起动换向系统的分类柴油机起动换向系统能够高效地控制柴油机的起动和换向，从而提高柴油机的使用效率。高效性该系统具有较高的安全性，能够有效地避免由于人为操作失误而引起的安全事故。安全性该系统的可靠性较高，能够保证柴油机的稳定运行。可靠性柴油机起动换向系统的特点02柴油机起动换向系统的工作原理准备工作01在起动柴油机前，需要检查柴油机的状态，确认柴油机的各个部件正常工作，并且准备好起动设备。启动过程02通过起动设备，使柴油机的曲轴转动，进而带动活塞运动，使柴油机内部的燃油和空气混合物产生高压，达到燃烧点后燃烧，推动活塞运动，实现柴油机的起动。换向过程03在柴油机起动后，需要将曲轴的转动方向改变，以便于柴油机能够正常工作。换向过程是通过操纵换向阀实现的，通过换向阀改变燃油流向，使曲轴反转或正转，从而实现柴油机的正常运转。柴油机起动换向系统的基本工作过程柴油机的起动换向系统主要由起动电机、电磁阀、换向阀、曲轴等组成。起动电机通过电磁阀控制电流流向，从而控制电机的转动方向，实现曲轴的转动。换向阀则是通过改变燃油流向，控制曲轴的转动方向。柴油机的起动换向系统的工作原理是利用电磁阀控制电机的电流方向，使电机正转或反转，进而通过离合器带动曲轴转动。同时，换向阀在电磁阀的控制下改变燃油流向，使曲轴反转或正转，从而实现柴油机的正常运转。柴油机起动换向系统的基本工作原理在起动柴油机前，需要检查柴油机的状态，确认柴油机的各个部件正常工作，并且准备好起动设备。将起动设备与柴油机连接，按下起动按钮，使柴油机起动。在柴油机起动后，观察柴油机的运转情况，检查各个部件是否正常工作。在需要改变柴油机的运转方向时，可以操纵换向阀实现。操纵换向阀时需要先关闭燃油供给阀，然后操纵换向阀的手柄，使手柄上的凸块对准阀座上的凹槽，再打开燃油供给阀，实现柴油机的换向。柴油机起动换向系统的操作方法03柴油机操纵系统的工作原理用于控制柴油机的起动、加速、减速等动作。操纵杆通过链条、齿轮等传动元件将操纵杆的动传递到柴油机的各个部位。传动机构由连杆、轴承等组成，用于实现柴油机起动、换向等动作的机械传动。连杆机构柴油机操纵系统的基本组成通过操纵杆的移动，传递相应的机械信号到柴油机的各个部位。柴油机根据接收到的信号，进行相应的起动、换向等动作。柴油机完成相应动作后，反馈信号回到操纵杆，完成整个操作过程。柴油机操纵系统的基本工作原理轻推操纵杆在操作时应当轻推操纵杆，避免用力过猛导致操纵失误。正确握持操纵杆使用时应当用双手握持操纵杆，以便更好地控制动作。注意反馈信号当完成起动、换向等动作后，注意观察反馈信号，以便及时调整操作。柴油机操纵系统的操作方法04柴油机起动换向和操纵系统的维护与保养清洁与润滑定期清洁并润滑起动电机的齿轮、轴承等部位，以保持良好的运转状态。更换磨损件如果发现起动电机的齿轮、轴承等部件存在磨损或损坏，应及时更换，以防止故障扩大。定期检查定期检查柴油机起动换向系统的所有部件，包括电机、电缆、接触器、继电器、开关等，确保其完整性和可靠性。柴油机起动换向系统的维护保养03调整与校准定期对操纵系统进行调整和校准，确保各部件之间的配合精度，以实现准确的操纵控制。01定期检查定期检查柴油机操纵系统的所有部件，包括操纵杆、连接轴、轴承、齿轮等，确保...
