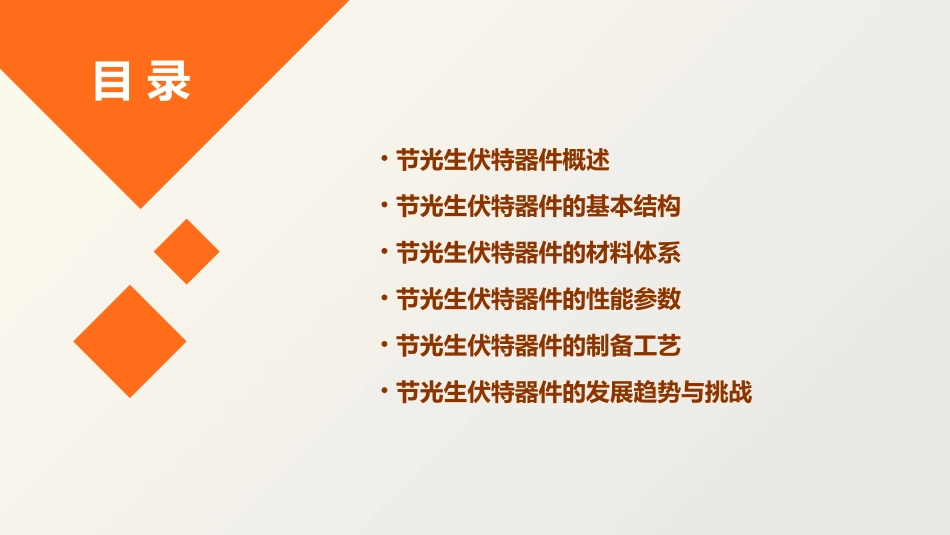

节光生伏特器件课件目录•节光生伏特器件概述•节光生伏特器件的基本结构•节光生伏特器件的材料体系•节光生伏特器件的性能参数•节光生伏特器件的制备工艺•节光生伏特器件的发展趋势与挑战01节光生伏特器件概述节光生伏特器件是一种利用太阳能进行光电转换的器件，能够将光能转换为电能。定义节光生伏特器件的核心是光伏效应，即当太阳光照射到半导体材料上时，光子能量激发电子从价带跃迁到导带，形成光生电流。工作原理定义与工作原理010203晶体硅节光生伏特器件利用单晶硅或多晶硅作为光伏材料，转换效率高，技术成熟。薄膜节光生伏特器件利用薄膜技术制备的光伏材料，如CIGS、CdTe等，具有较低的成本和较高的柔性。多结太阳电池将不同能隙的半导体材料结合在一起，能够吸收不同波长的太阳光，提高光电转换效率。种类与分类ABDC分布式发电节光生伏特器件可应用于家庭、企业等分布式光伏发电系统，为用户提供绿色能源。移动能源节光生伏特器件可集成于移动设备中，如太阳能手机、太阳能汽车等，提供可再生能源。偏远地区供电在偏远地区或无电网地区，节光生伏特器件可为当地居民提供可靠的电力供应。优势节光生伏特器件具有环保、可再生、节能等优势，能够降低对化石燃料的依赖，减少温室气体排放。应用领域与优势02节光生伏特器件的基本结构光生载流子的主要来源，通常采用重掺杂的半导体材料，以提供足够的载流子生成率。收集发射极产生的光生载流子，并将其转换为电流或电压输出。发射极与收集极收集极发射极•基极：在节光生伏特器件中起到传输和散射光生载流子的作用，通常采用轻掺杂的半导体材料。基极窗口层提高器件的光吸收效率，通常采用高折射率的材料。缓冲层连接窗口层和基极，起到传输和散射光生载流子的作用。窗口层与缓冲层•隧穿结构：在节光生伏特器件中，隧穿结构通常采用超薄的势垒层，使光生载流子通过隧穿效应从发射极传输到收集极，提高器件的开路电压和短路电流。隧穿结构03节光生伏特器件的材料体系宽带隙半导体材料具有高禁带宽度，能够吸收高能量的光子，从而产生高能光生载流子。常见的宽带隙半导体材料包括硅（Si）、氮化镓（GaN）、碳化硅（SiC）等。宽带隙半导体材料具有较高的热稳定性和化学稳定性，能够在高温和强辐射等恶劣环境下工作，因此广泛应用于高温、高辐射和高功率等极端环境下的光电器件。宽带隙半导体材料窄带隙半导体材料具有较低的禁带宽度，能够吸收低能量的光子，从而产生低能光生载流子。常见的窄带隙半导体材料包括锗（Ge）、磷化铟（InP）等。窄带隙半导体材料具有较高的光电转换效率和响应速度，因此在高速光电器件和光电探测器等领域具有广泛应用。窄带隙半导体材料合金化材料是通过在窄带隙或宽带隙半导体材料中掺入其他元素，形成具有特殊性能的新型材料。常见的合金化材料包括InGaAs、InGaAlAs等。合金化材料具有优良的光电性能和热稳定性，能够满足多种应用需求，因此在光电器件和光通信等领域具有广泛应用。合金化材料异质结材料是由不同性质的材料组合而成的复合材料。常见的异质结材料包括硅-锗异质结、硅-碳化硅异质结等。异质结材料能够利用不同材料的特性，实现光电转换、光调制等多种功能，因此在光电器件和光通信等领域具有广泛应用。同时，异质结材料还能够提高器件的稳定性、降低噪声等，具有较高的应用价值。异质结材料04节光生伏特器件的性能参数开态电流与关态泄漏电流开态电流指节光生伏特器件在导通状态下的电流大小，通常表示为Ion。开态电流的大小直接影响到器件的功率消耗和发热情况。关态泄漏电流指节光生伏特器件在关断状态下存在的微小电流，通常表示为Ioff。关态泄漏电流的大小反映了器件的绝缘性能和可靠性。指节光生伏特器件从一种状态转换到另一种状态所需的时间，包括上升时间和下降时间。开关时间的快慢直接影响到器件的工作频率和响应速度。开关时间指节光生伏特器件在不同频率下的性能表现，通常用频率特性曲线来表示。频率响应决定了器件的应用范围和限制条件。频率响应开关时间与频率响应VS指节光生伏特器件在正常工作状态下所能承受的最大电压，通常表示为Vbr。击穿电压的大小直接...
