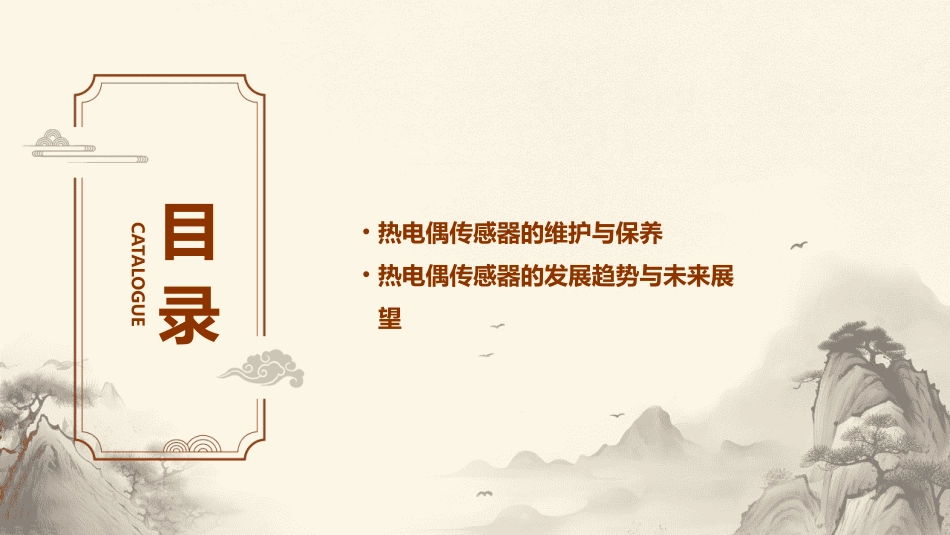

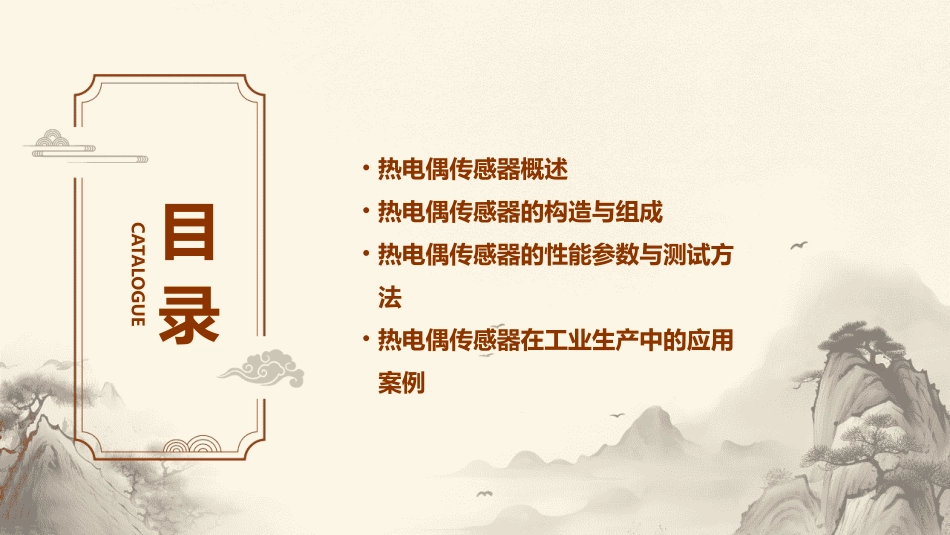

热电偶传感器课件目录CATALOGUE•热电偶传感器概述•热电偶传感器的构造与组成•热电偶传感器的性能参数与测试方法•热电偶传感器在工业生产中的应用案例目录CATALOGUE•热电偶传感器的维护与保养•热电偶传感器的发展趋势与未来展望热电偶传感器概述CATALOGUE01热电偶传感器是一种将温度转换为电信号的传感器，其工作原理基于塞贝克效应（Seebeckeffect），即两种不同材料组成的闭合回路中，当两个连接点温度不同时，回路中会产生电动势。热电偶由两个不同材料的导体（通常是铜和镍）组成，一端连接在一起形成热端（测量端），另一端作为冷端（参考端）。当热端和冷端之间存在温差时，回路中会产生电动势。定义与工作原理根据使用材料的不同，热电偶传感器可分为多种类型，如K型、T型、E型、J型等。不同类型热电偶的材料、性能和使用范围各不相同。K型热电偶具有线性好、灵敏度高、稳定性好等优点，被广泛应用于氧化还原气氛下的温度测量。T型热电偶则具有线性好、测量精度高等优点，适用于精密测量。热电偶传感器的种类与特点0102热电偶传感器的应用场景此外，热电偶传感器还可用于环境温度监测、汽车发动机温度监测、医疗等领域。热电偶传感器广泛应用于工业生产过程中的温度监控和控制，如钢铁、化工、陶瓷等行业的加热炉、反应器、管道等设备。热电偶传感器的构造与组成CATALOGUE02热电偶丝材热电偶丝材是热电偶传感器的主要组成部分，通常由两种不同的金属组成。这些金属在温度作用下会产生不同的热电势，从而实现温度测量。热电偶结构热电偶结构包括热电偶丝材、绝缘材料和保护管等部分。热电偶丝材通常由两种不同金属组成，绝缘材料用于隔离丝材，保护管则用于保护丝材不受外界环境影响。热电偶丝材与结构由于热电偶丝材的长度和连接方式等因素，导致热电偶的冷端温度与实际温度存在偏差。为了准确测量温度，需要对冷端进行补偿。常用的冷端补偿方法有零点补偿法、电桥补偿法和软件补偿法等。这些方法可以根据实际情况选择使用，以保证测量精度。热电偶的冷端补偿冷端补偿方法冷端补偿原理测量线路热电偶的测量线路通常由连接导线、补偿导线、测量仪表等组成。连接导线用于将热电偶丝材与补偿导线连接起来，补偿导线用于将热电偶的冷端与测量仪表连接起来，测量仪表则用于显示测量结果。连接方式热电偶的连接方式有焊接、压接和螺钉连接等。在实际应用中，应根据具体情况选择合适的连接方式，以保证连接牢固、接触良好且不影响测量精度。热电偶的测量线路与连接方式热电偶传感器的性能参数与测试方法CATALOGUE03热电偶的灵敏度是指单位温度差下输出的电压或电流，通常以毫伏/摄氏度的单位表示。高灵敏度的热电偶可以更准确地测量温度变化。灵敏度热电偶的测量范围是指其可以测量的最低温度到最高温度的范围。选择合适的测量范围对于满足实际应用需求非常重要。测量范围热电偶的灵敏度与测量范围热电偶的响应时间是指从感受到温度变化到输出稳定信号的时间。快速响应的热电偶可以更好地捕捉温度变化。响应时间热电偶的稳定性是指其在长时间使用或储存后保持性能参数的能力。稳定的热电偶可以提供更可靠的温度测量结果。稳定性热电偶的响应时间与稳定性VS为了确保准确的温度测量，热电偶需要进行校准。校准包括将热电偶放入标准温度计中进行比较，以调整其输出信号以匹配标准温度计的读数。测试方法热电偶的测试方法包括将热电偶放置在恒温槽中，使用数字万用表测量其输出电压或电流，并记录数据。根据热电偶类型和测试需求，还可以使用其他测试设备和方法进行更全面的测试。校准热电偶的校准与测试方法热电偶传感器在工业生产中的应用案例CATALOGUE04钢铁工业是热电偶传感器应用的重要领域，通过使用热电偶传感器，实现对高温熔融金属的精确温度监测，提高产品质量和生产效率。在钢铁工业中，热电偶传感器被广泛应用于高炉、转炉和连铸等工艺环节的温度监测。通过热电偶传感器，实现对高温熔融金属的温度精确测量，提高钢水的质量以及铸坯的尺寸精度，从而提高产品的质量和生产效率。总结词详细描述钢铁工业中的温度监测总结词在新能源发电领域，热电偶传感器在风力发电和太...
