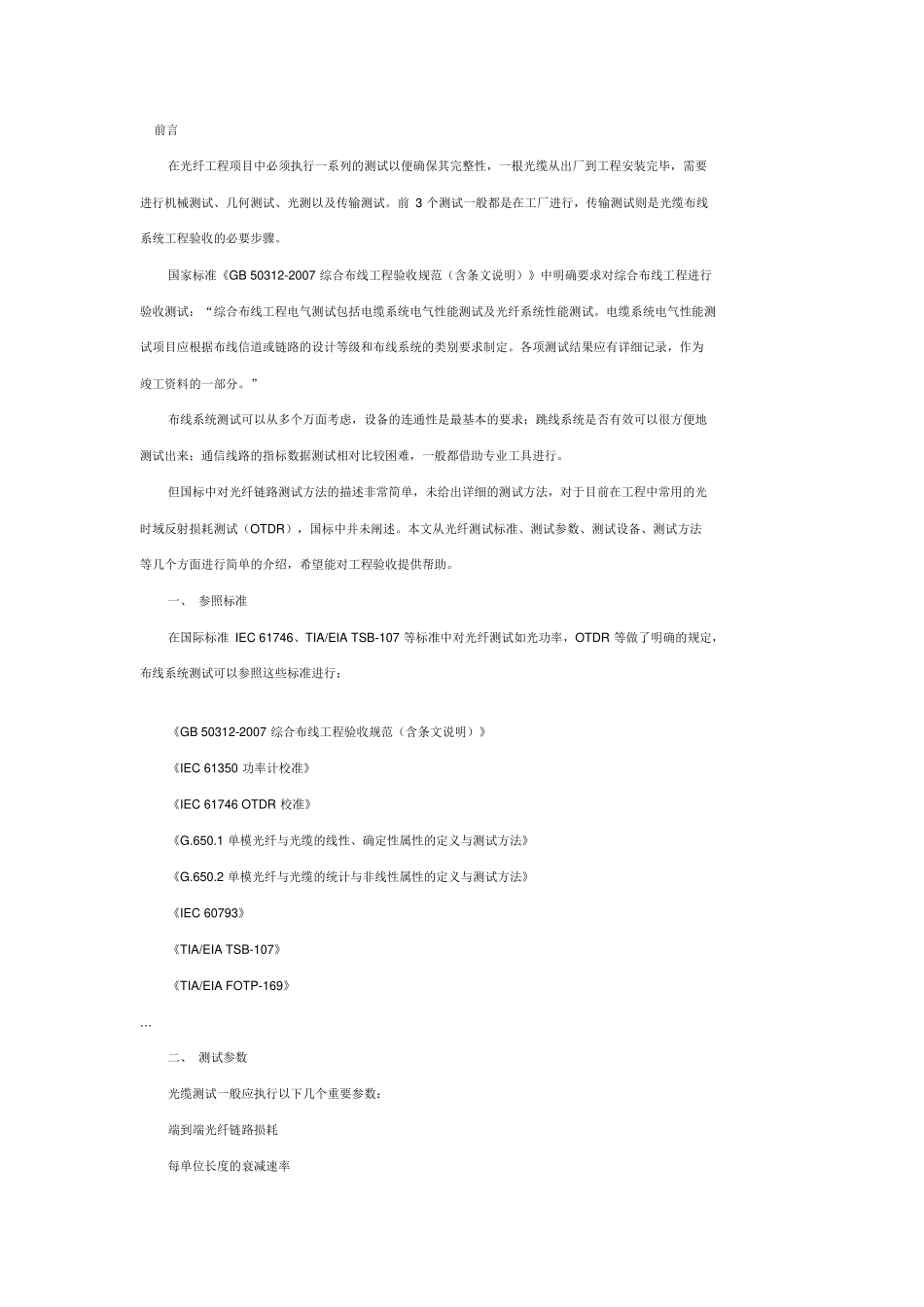

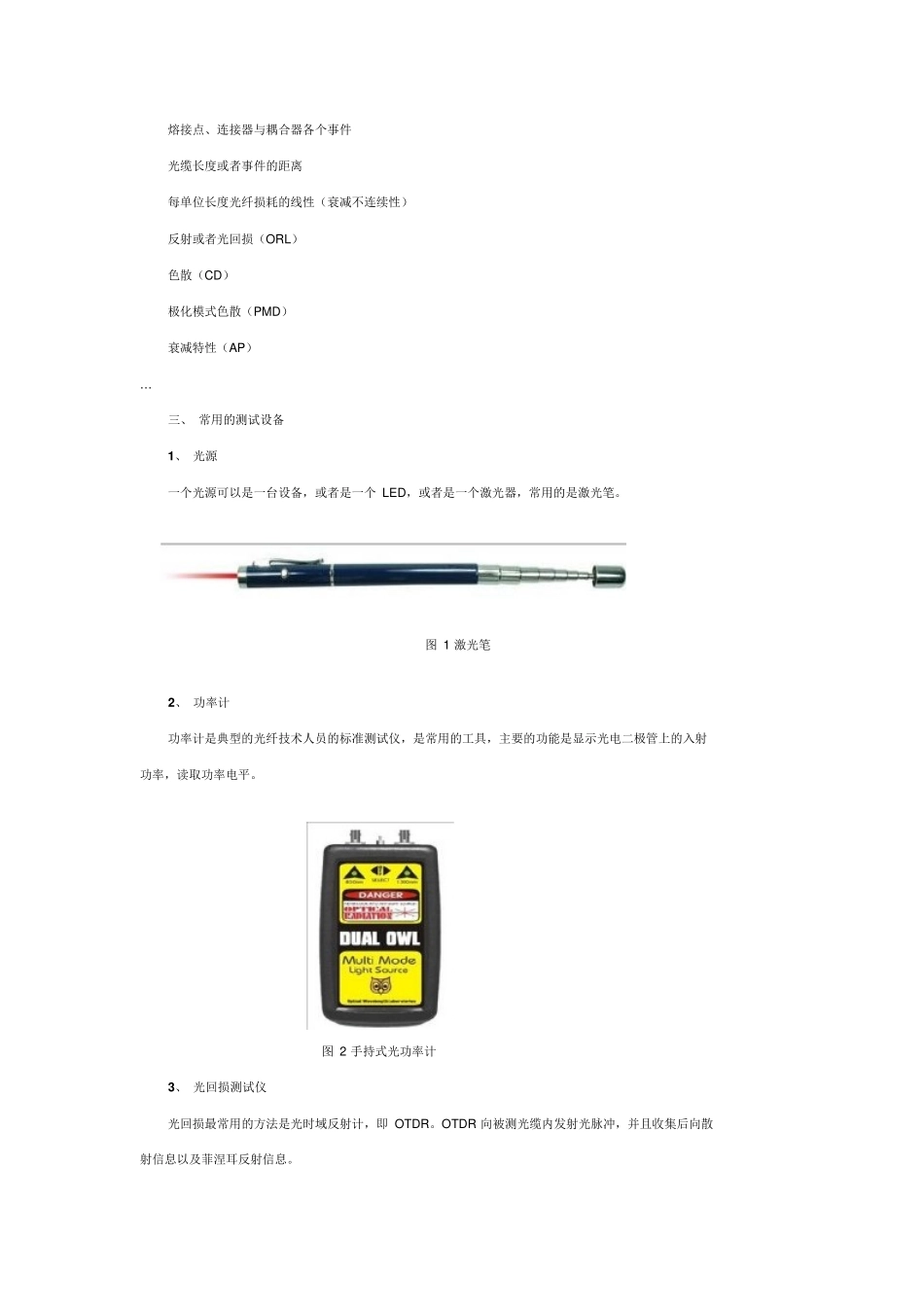

前言在光纤工程项目中必须执行一系列的测试以便确保其完整性，一根光缆从出厂到工程安装完毕，需要进行机械测试、几何测试、光测以及传输测试。前3个测试一般都是在工厂进行，传输测试则是光缆布线系统工程验收的必要步骤。国家标准《GB50312-2007综合布线工程验收规范（含条文说明）》中明确要求对综合布线工程进行验收测试：“综合布线工程电气测试包括电缆系统电气性能测试及光纤系统性能测试。电缆系统电气性能测试项目应根据布线信道或链路的设计等级和布线系统的类别要求制定。各项测试结果应有详细记录，作为竣工资料的一部分。”布线系统测试可以从多个万面考虑，设备的连通性是最基本的要求；跳线系统是否有效可以很方便地测试出来；通信线路的指标数据测试相对比较困难，一般都借助专业工具进行。但国标中对光纤链路测试方法的描述非常简单，未给出详细的测试方法，对于目前在工程中常用的光时域反射损耗测试（OTDR），国标中并未阐述。本文从光纤测试标准、测试参数、测试设备、测试方法等几个方面进行简单的介绍，希望能对工程验收提供帮助。一、参照标准在国际标准IEC61746、TIA/EIATSB-107等标准中对光纤测试如光功率，OTDR等做了明确的规定，布线系统测试可以参照这些标准进行：《GB50312-2007综合布线工程验收规范（含条文说明）》《IEC61350功率计校准》《IEC61746OTDR校准》《G.650.1单模光纤与光缆的线性、确定性属性的定义与测试方法》《G.650.2单模光纤与光缆的统计与非线性属性的定义与测试方法》《IEC60793》《TIA/EIATSB-107》《TIA/EIAFOTP-169》…二、测试参数光缆测试一般应执行以下几个重要参数：端到端光纤链路损耗每单位长度的衰减速率熔接点、连接器与耦合器各个事件光缆长度或者事件的距离每单位长度光纤损耗的线性（衰减不连续性）反射或者光回损（ORL）色散（CD）极化模式色散（PMD）衰减特性（AP）…三、常用的测试设备1、光源一个光源可以是一台设备，或者是一个LED，或者是一个激光器，常用的是激光笔。图1激光笔2、功率计功率计是典型的光纤技术人员的标准测试仪，是常用的工具，主要的功能是显示光电二极管上的入射功率，读取功率电平。图2手持式光功率计3、光回损测试仪光回损最常用的方法是光时域反射计，即OTDR。OTDR向被测光缆内发射光脉冲，并且收集后向散射信息以及菲涅耳反射信息。图3光时域反射计OTDR其它的测试设备还有：损耗测试仪，光话机，可视故障定位仪，光纤识别器，光纤检查显微镜，故障定位仪，监测系统等。四，测试方法通常在具体的工程中对光缆的测试方法有：连通性测试、收发功率测试和反射损耗测试等3种，现分别简述如下。1、连通性测试。连通性测试是最简单的测试方法，只需在光纤一端导入光线（如红光激光笔），最远可达大约5千公里的距离，通过发送可见光，技术人员在光纤的另外一端查看是否有红光即可（注意保护眼睛，不可直视光源），有光闪表示连通，看不到光即可判定光缆中的断裂与弯曲。此测试方式成为尾纤、跳线或者光纤段连续性测试的非常有用的工具。在对使用要求不高的项目中经常被采用作为验收标准。2、收发功率测试。收发功率测试是测定布线系统光纤链路的有效方法，使用的设备主要是光纤功率测试仪和一段跳接线。在实际应用中，链路的两端可能相距很远，但只要测得发送端和接收端的光功率，即可判定光纤链路的状况。具体操作过程如下。在发送端将测试光纤取下，用跳接线取而代之，跳接线一端为原来的发送器，另一端为光功率测试仪，使光发送器工作，即可在光功率测试仪上测得发送端的光功率值。在接收端，用跳接线取代原来的跳线，接上光功率测试仪，在发送端的光发送器工作的情况下，即可测得接收端的光功率值。发送端与接收端的光功率值之差，就是该光纤链路所产生的损耗。图4光功率测试示意3、光时域反射损耗测试（OTDR）。光时域反射计（OTDR）是一个用于确定光纤与光网络特性的光纤测试仪，OTDR的目的是检测、定位与测量光纤链路的任何位置上的事件。OTDR的一个主要优点是它能够作为一个一维的雷达系统，能够仅由光纤的一端获得完整的光纤特性，OTDR的分辨力在4厘米到40厘米之间。OTDR是光纤线路...
