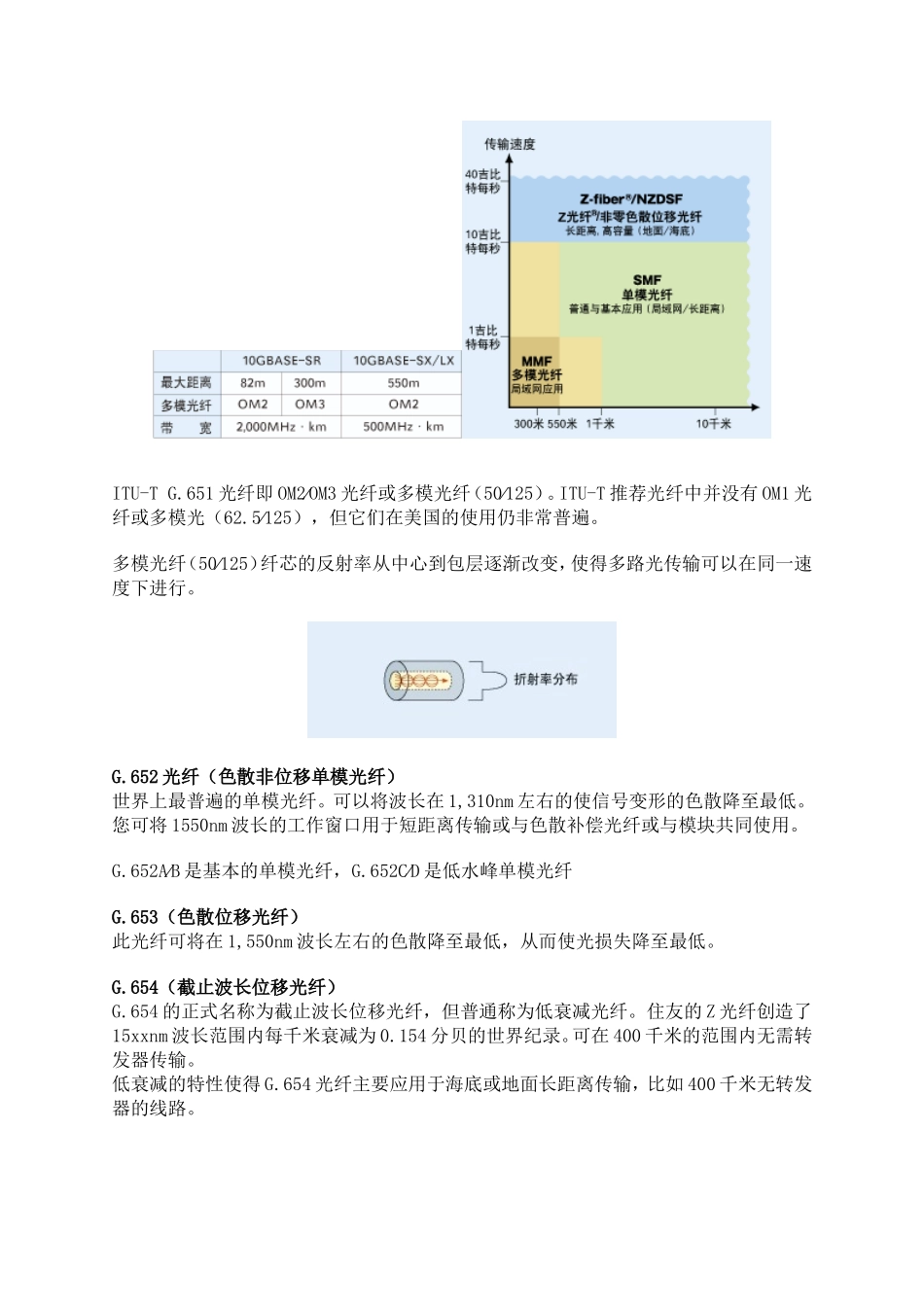

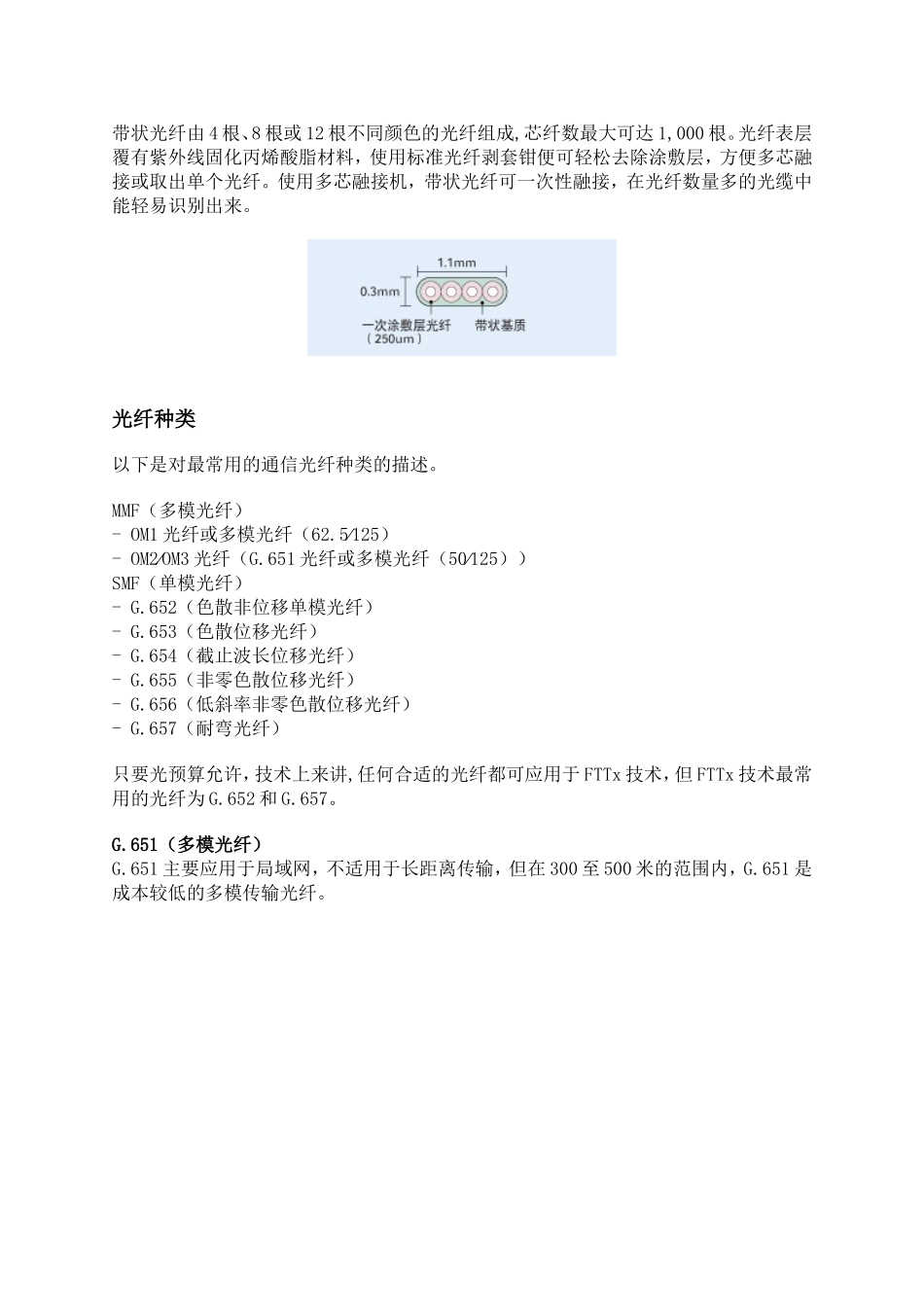

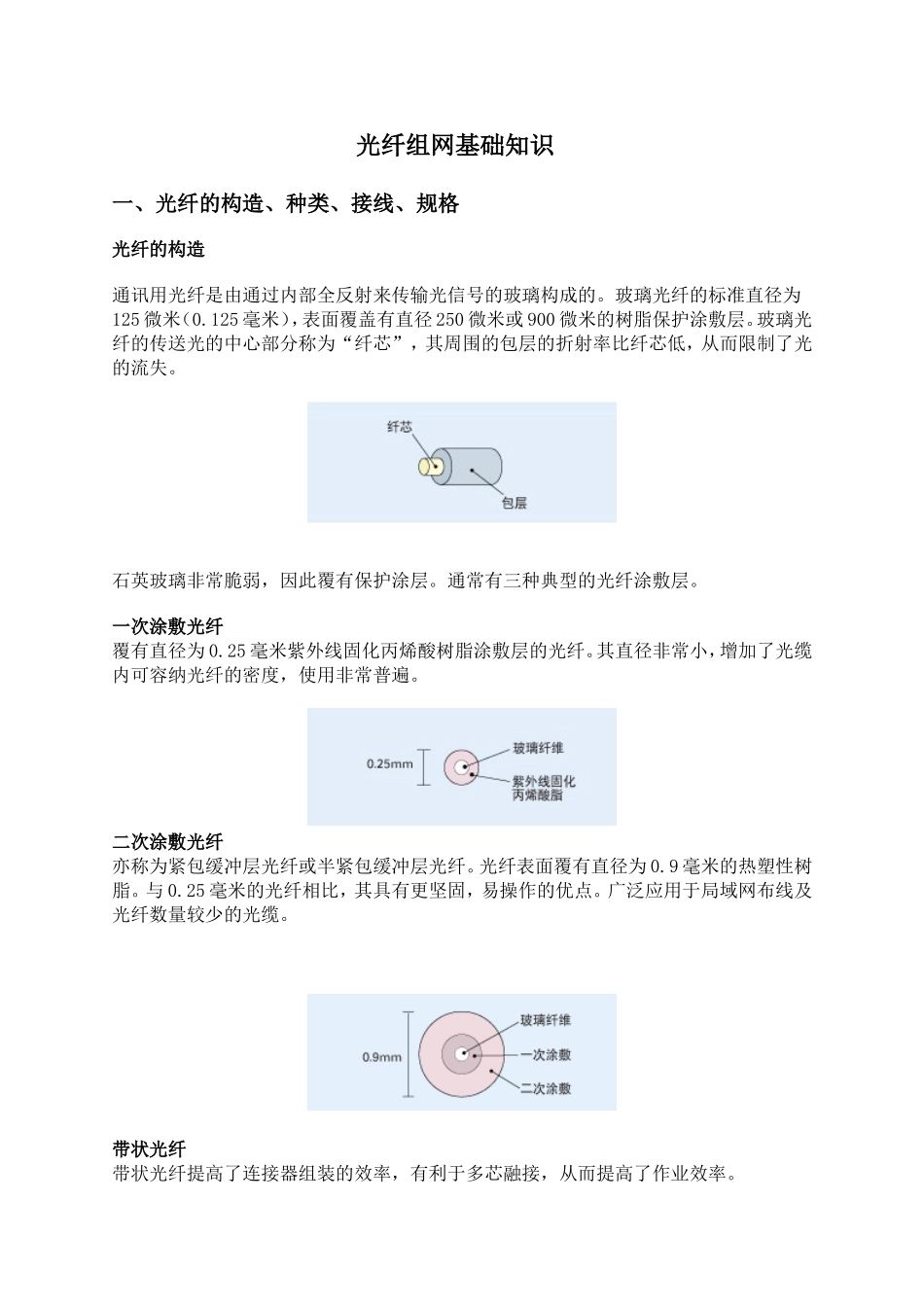

光纤组网基础知识一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。石英玻璃非常脆弱，因此覆有保护涂层。通常有三种典型的光纤涂敷层。一次涂敷光纤覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。光纤表面覆有直径为0.9毫米的热塑性树脂。与0.25毫米的光纤相比，其具有更坚固，易操作的优点。广泛应用于局域网布线及光纤数量较少的光缆。带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达1,000根。光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。光纤种类以下是对最常用的通信光纤种类的描述。MMF（多模光纤）-OM1光纤或多模光纤（62.5⁄125）-OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））SMF（单模光纤）-G.652（色散非位移单模光纤）-G.653（色散位移光纤）-G.654（截止波长位移光纤）-G.655（非零色散位移光纤）-G.656（低斜率非零色散位移光纤）-G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657。G.651（多模光纤）G.651主要应用于局域网，不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。ITU-TG.651光纤即OM2⁄OM3光纤或多模光纤（50⁄125）。ITU-T推荐光纤中并没有OM1光纤或多模光（62.5⁄125），但它们在美国的使用仍非常普遍。多模光纤（50⁄125）纤芯的反射率从中心到包层逐渐改变，使得多路光传输可以在同一速度下进行。G.652光纤（色散非位移单模光纤）世界上最普遍的单模光纤。可以将波长在1,310nm左右的使信号变形的色散降至最低。您可将1550nm波长的工作窗口用于短距离传输或与色散补偿光纤或与模块共同使用。G.652A⁄B是基本的单模光纤，G.652C⁄D是低水峰单模光纤G.653（色散位移光纤）此光纤可将在1,550nm波长左右的色散降至最低，从而使光损失降至最低。G.654（截止波长位移光纤）G.654的正式名称为截止波长位移光纤，但普通称为低衰减光纤。住友的Z光纤创造了15xxnm波长范围内每千米衰减为0.154分贝的世界纪录。可在400千米的范围内无需转发器传输。低衰减的特性使得G.654光纤主要应用于海底或地面长距离传输，比如400千米无转发器的线路。G.655（非零色散位移光纤）G.653光纤在1,550nm波长时色散为零，而G.655光纤则具有集中的或正或负的色散，这样就减少了DWDM系统中与相邻波长相互干扰的非线性现象的不良影响。第一代非零色散位移光纤，如PureMetro®光纤具有每千米色散等于或低于5ps⁄nm的优点，从而使色散补偿更为简便。第二代非零色散位移光纤，如PureGuide®色散达到每千米10ps⁄nm左右，使DWDM系统的容量提高了一倍。G.656光纤（低斜率非零色散位移光纤）非零色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输性能。G.657（耐弯光纤）ITU-T光纤系列中的最新成员。根据FTTx技术的需求及组装应用而生的新产品。G.657A光纤与G.652光纤兼容，G.657B光纤无需与传统单模光纤在连接上兼容。光纤接线技术的分类光纤接线技术可以分为融接、机械绞接及连接器接线。融接和机械绞接为永久性接线，连接器接线则可以反复拆装。光连接器接线主要用于在光服务的运用和维护中必须切换的接线点，其他场所主要使用永久性接线。光纤接线中出现损耗的原理光纤接线必须使光通过的纤芯部分对置，正确定位。光纤的接线损耗主要由下列原因引起。（1）轴偏移连接光纤之间的光轴偏移会引起接线损耗。在通用的单模光纤的情况...
