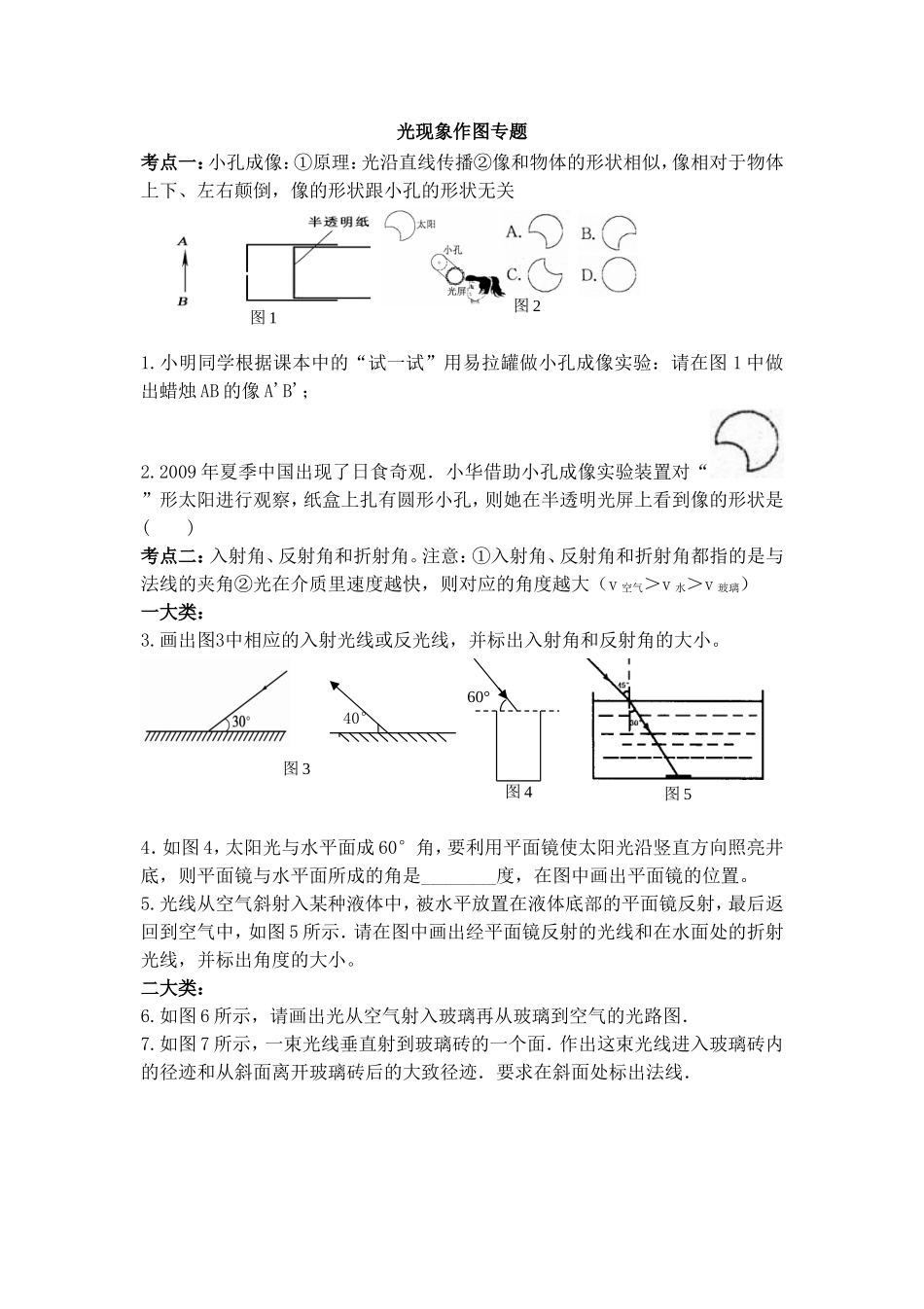

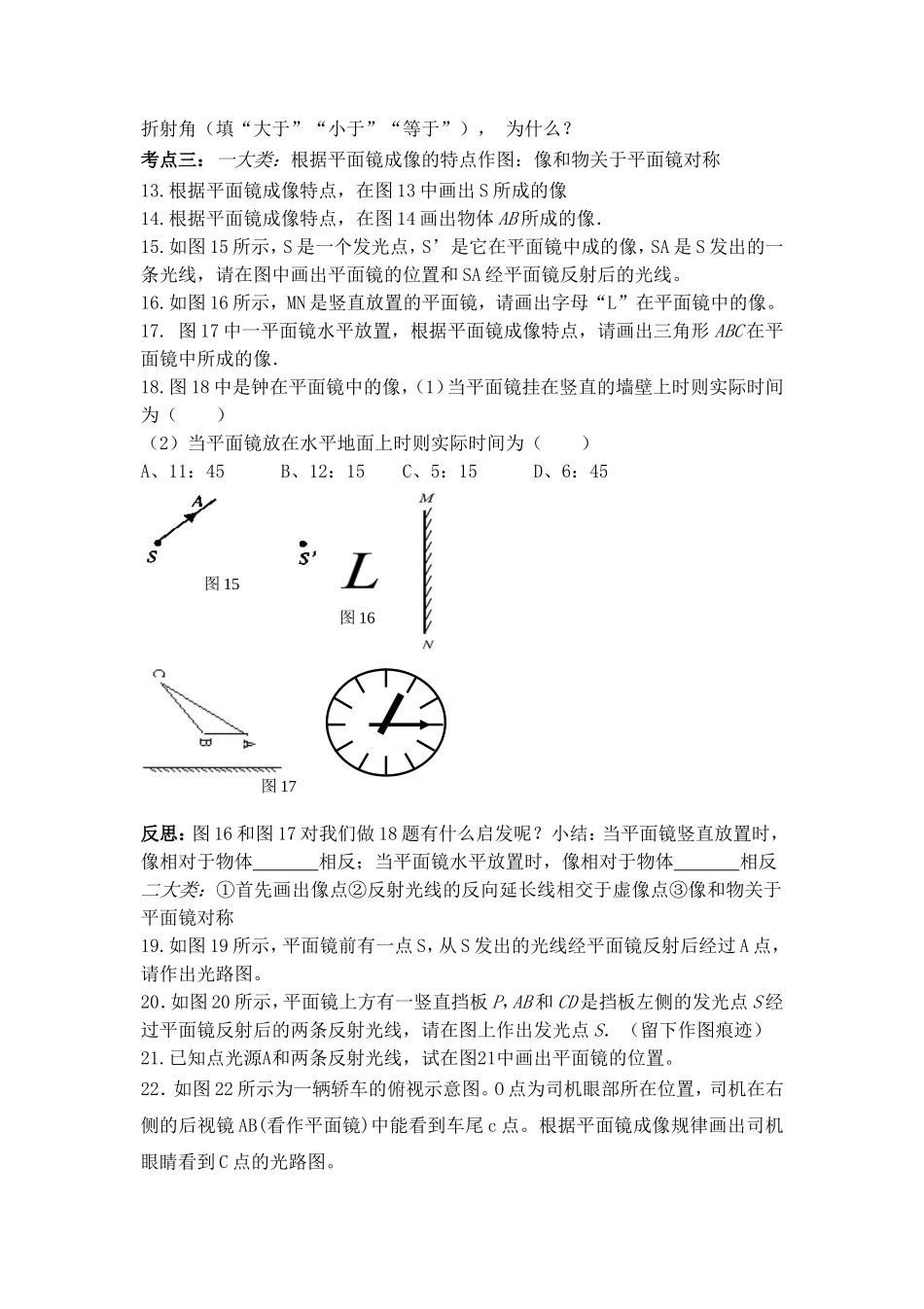

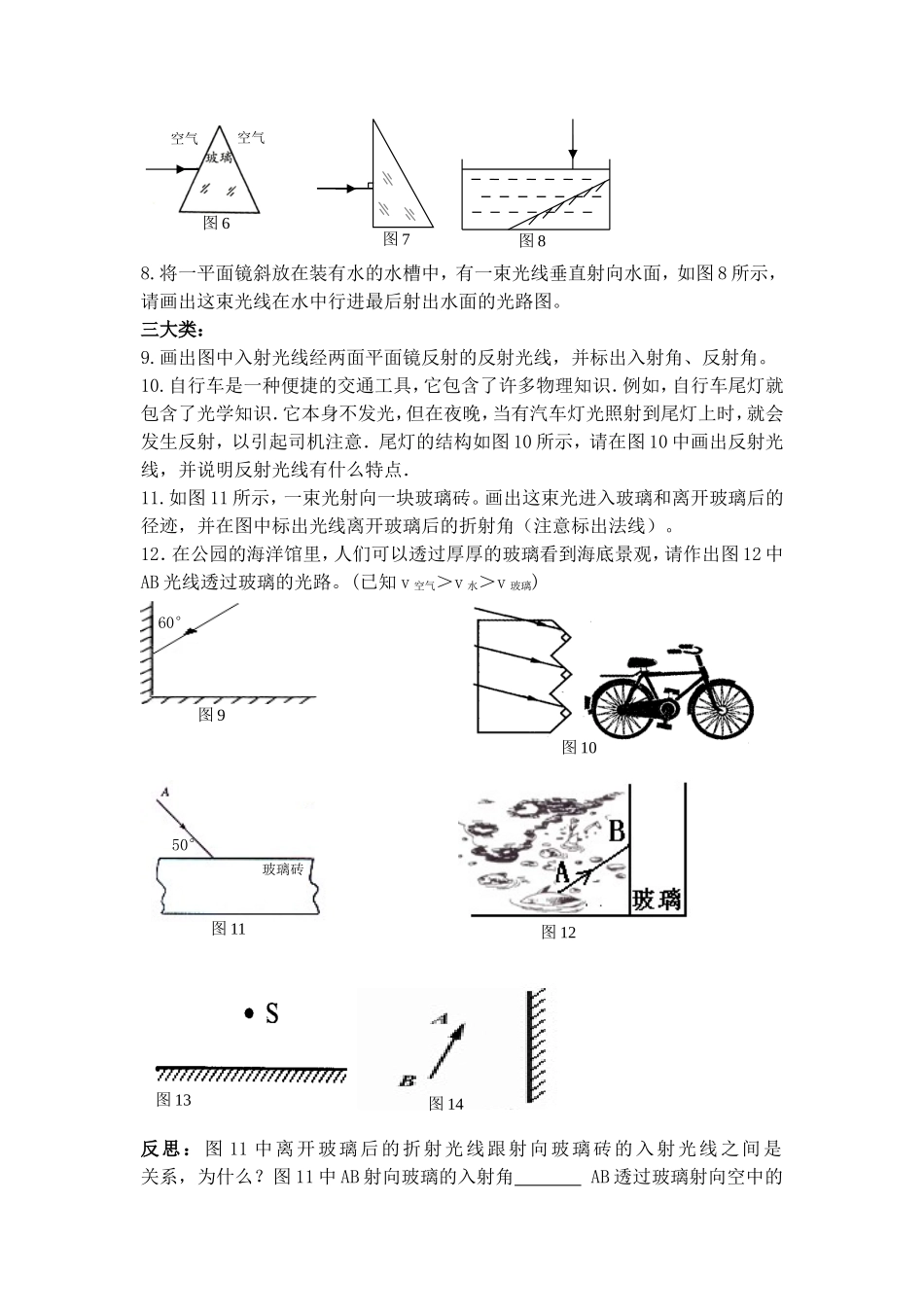

光现象作图专题考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关1.小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB的像A'B'；2.2009年夏季中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是()考点二：入射角、反射角和折射角。注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v空气＞v水＞v玻璃）一大类：3.画出图3中相应的入射光线或反光线，并标出入射角和反射角的大小。4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。二大类：6.如图6所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图7所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．图1图240°图360°图4图58.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线在水中行进最后射出水面的光路图。三大类：9.画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角。10.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图10所示，请在图10中画出反射光线，并说明反射光线有什么特点．11.如图11所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹，并在图中标出光线离开玻璃后的折射角（注意标出法线）。12．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图12中AB光线透过玻璃的光路。(已知v空气＞v水＞v玻璃)反思：图11中离开玻璃后的折射光线跟射向玻璃砖的入射光线之间是关系，为什么？图11中AB射向玻璃的入射角AB透过玻璃射向空中的空气空气图6图7图8图960°图10玻璃砖50°图11图12图13图14折射角（填“大于”“小于”“等于”），为什么？考点三：一大类：根据平面镜成像的特点作图：像和物关于平面镜对称13.根据平面镜成像特点，在图13中画出S所成的像14.根据平面镜成像特点，在图14画出物体AB所成的像．15.如图15所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。16.如图16所示，MN是竖直放置的平面镜，请画出字母“L”在平面镜中的像。17.图17中一平面镜水平放置，根据平面镜成像特点，请画出三角形ABC在平面镜中所成的像．18.图18中是钟在平面镜中的像，（1）当平面镜挂在竖直的墙壁上时则实际时间为（）（2）当平面镜放在水平地面上时则实际时间为（）A、11：45B、12：15C、5：15D、6：45反思：图16和图17对我们做18题有什么启发呢？小结：当平面镜竖直放置时，像相对于物体相反；当平面镜水平放置时，像相对于物体相反二大类：①首先画出像点②反射光线的反向延长线相交于虚像点③像和物关于平面镜对称19.如图19所示，平面镜前有一点S，从S发出的光线经平面镜反射后经过A点，请作出光路图。20．如图20所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（留下作图痕迹）21.已知点光源A和两条反射光线，试在图21中画出平面镜的位置。22．如图22所示为一辆轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。根据平面镜成像规律画出司机眼睛看到C点的光路图。图15图16图17图22图24图22图19图20图21图23SP水考点四：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像...
