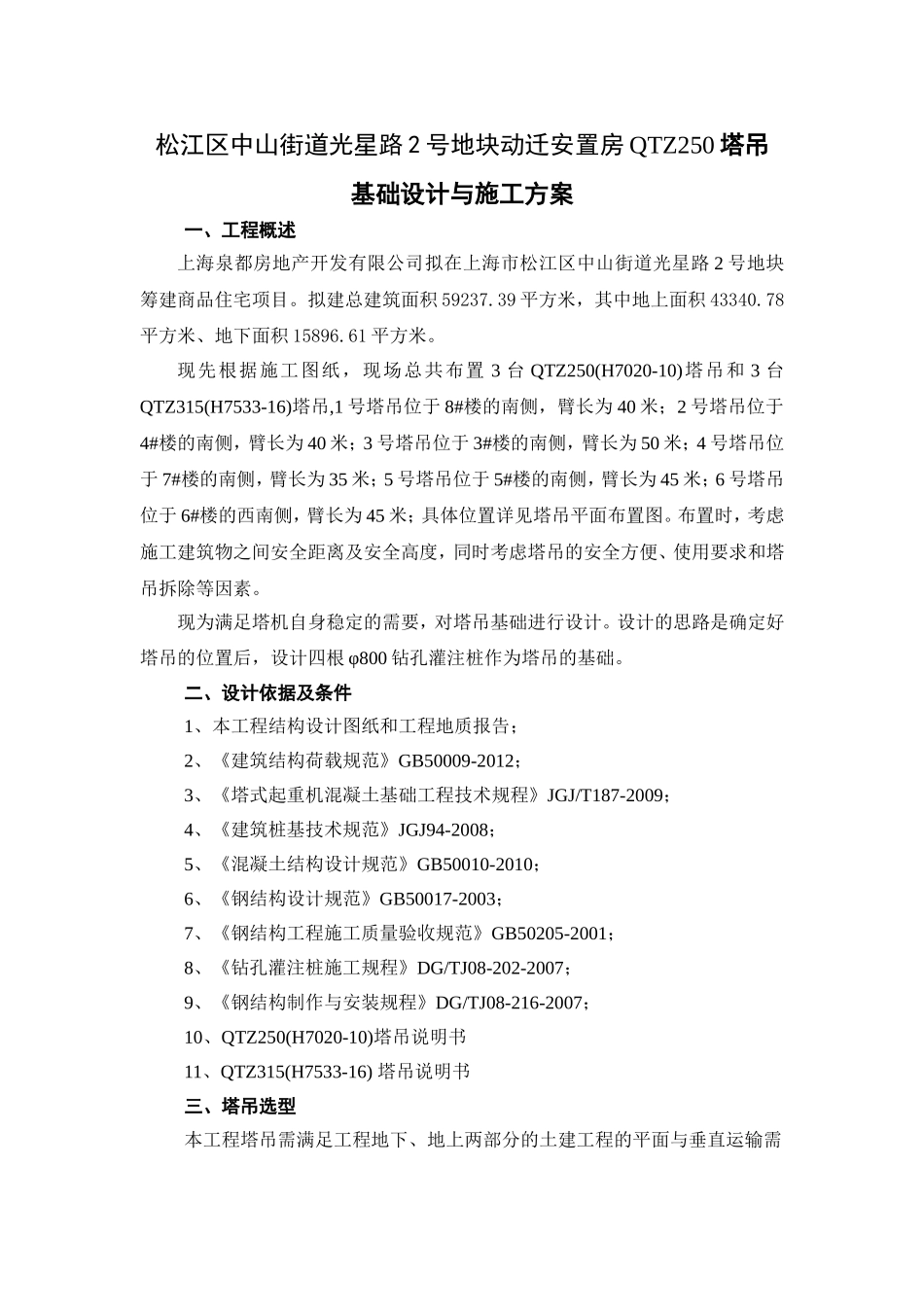

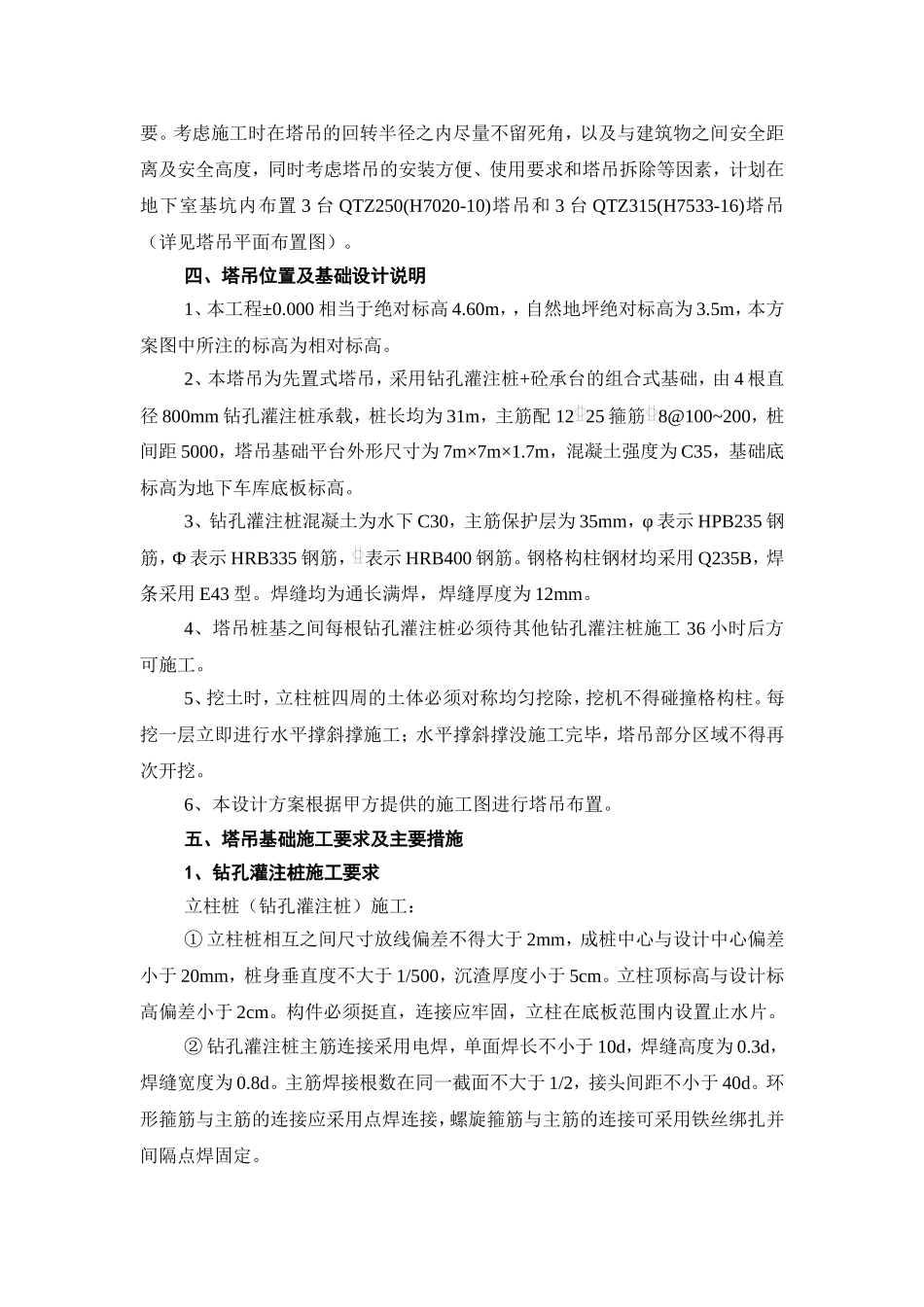

松江区中山街道光星路2号地块动迁安置房QTZ250塔吊基础设计与施工方案一、工程概述上海泉都房地产开发有限公司拟在上海市松江区中山街道光星路2号地块筹建商品住宅项目。拟建总建筑面积59237.39平方米，其中地上面积43340.78平方米、地下面积15896.61平方米。现先根据施工图纸，现场总共布置3台QTZ250(H7020-10)塔吊和3台QTZ315(H7533-16)塔吊,1号塔吊位于8#楼的南侧，臂长为40米；2号塔吊位于4#楼的南侧，臂长为40米；3号塔吊位于3#楼的南侧，臂长为50米；4号塔吊位于7#楼的南侧，臂长为35米；5号塔吊位于5#楼的南侧，臂长为45米；6号塔吊位于6#楼的西南侧，臂长为45米；具体位置详见塔吊平面布置图。布置时，考虑施工建筑物之间安全距离及安全高度，同时考虑塔吊的安全方便、使用要求和塔吊拆除等因素。现为满足塔机自身稳定的需要，对塔吊基础进行设计。设计的思路是确定好塔吊的位置后，设计四根φ800钻孔灌注桩作为塔吊的基础。二、设计依据及条件1、本工程结构设计图纸和工程地质报告；2、《建筑结构荷载规范》GB50009-2012；3、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；4、《建筑桩基技术规范》JGJ94-2008；5、《混凝土结构设计规范》GB50010-2010；6、《钢结构设计规范》GB50017-2003；7、《钢结构工程施工质量验收规范》GB50205-2001；8、《钻孔灌注桩施工规程》DG/TJ08-202-2007；9、《钢结构制作与安装规程》DG/TJ08-216-2007；10、QTZ250(H7020-10)塔吊说明书11、QTZ315(H7533-16)塔吊说明书三、塔吊选型本工程塔吊需满足工程地下、地上两部分的土建工程的平面与垂直运输需要。考虑施工时在塔吊的回转半径之内尽量不留死角，以及与建筑物之间安全距离及安全高度，同时考虑塔吊的安装方便、使用要求和塔吊拆除等因素，计划在地下室基坑内布置3台QTZ250(H7020-10)塔吊和3台QTZ315(H7533-16)塔吊（详见塔吊平面布置图）。四、塔吊位置及基础设计说明1、本工程±0.000相当于绝对标高4.60m，，自然地坪绝对标高为3.5m，本方案图中所注的标高为相对标高。2、本塔吊为先置式塔吊，采用钻孔灌注桩+砼承台的组合式基础，由4根直径800mm钻孔灌注桩承载，桩长均为31m，主筋配1225箍筋8@100~200，桩间距5000，塔吊基础平台外形尺寸为7m×7m×1.7m，混凝土强度为C35，基础底标高为地下车库底板标高。3、钻孔灌注桩混凝土为水下C30，主筋保护层为35mm，φ表示HPB235钢筋，Φ表示HRB335钢筋，表示HRB400钢筋。钢格构柱钢材均采用Q235B，焊条采用E43型。焊缝均为通长满焊，焊缝厚度为12mm。4、塔吊桩基之间每根钻孔灌注桩必须待其他钻孔灌注桩施工36小时后方可施工。5、挖土时，立柱桩四周的土体必须对称均匀挖除，挖机不得碰撞格构柱。每挖一层立即进行水平撑斜撑施工；水平撑斜撑没施工完毕，塔吊部分区域不得再次开挖。6、本设计方案根据甲方提供的施工图进行塔吊布置。五、塔吊基础施工要求及主要措施1、钻孔灌注桩施工要求立柱桩（钻孔灌注桩）施工：①立柱桩相互之间尺寸放线偏差不得大于2mm，成桩中心与设计中心偏差小于20mm，桩身垂直度不大于1/500，沉渣厚度小于5cm。立柱顶标高与设计标高偏差小于2cm。构件必须挺直，连接应牢固，立柱在底板范围内设置止水片。②钻孔灌注桩主筋连接采用电焊，单面焊长不小于10d，焊缝高度为0.3d，焊缝宽度为0.8d。主筋焊接根数在同一截面不大于1/2，接头间距不小于40d。环形箍筋与主筋的连接应采用点焊连接，螺旋箍筋与主筋的连接可采用铁丝绑扎并间隔点焊固定。③在施工过程中必须保证钢筋笼不变形，保证钢筋笼与钢格构柱的垂直，放入桩孔后应采取措施保证保护层的厚度及标高的正确；浇注混凝土时应做好清孔工作，桩内充盈系数在1.1~1.25之间。桩顶设计标高以上应留有混凝土灌注长度，长度不小于桩身长度的5%且不应小于2米。3）、混凝土的灌注：①商品砼：混凝土采用商品砼设计标号为水下砼C30，砼配合比须有关专业试验单位研究配置。②混凝土灌注：灌注水下砼过程中，严格控制其初次灌入混凝土方量，以确保导管埋入混凝土面0.8—1.30m，导管底端应离孔底的距离保持在0.5—0.8m之间，必须经常测量混凝土面的深度，以保证导管的...
