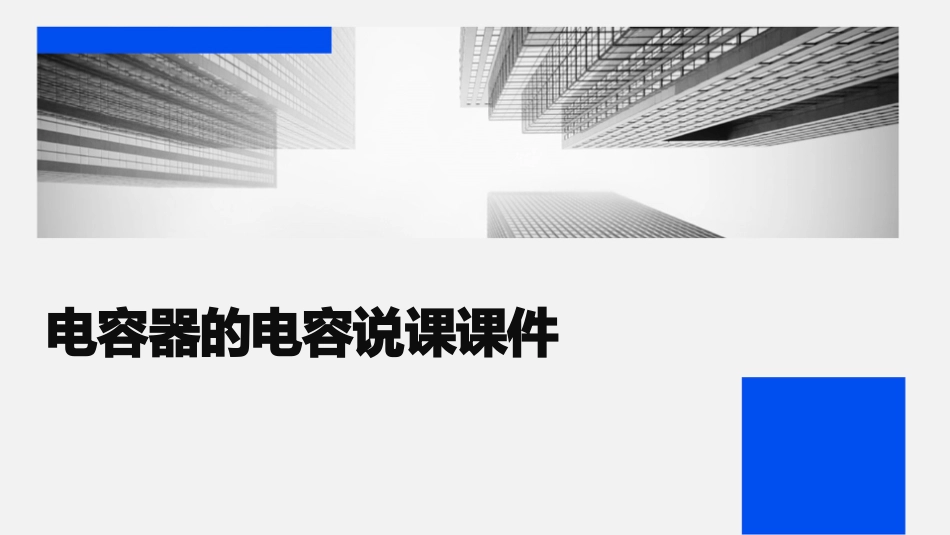

电容器的电容说课课件VIP免费

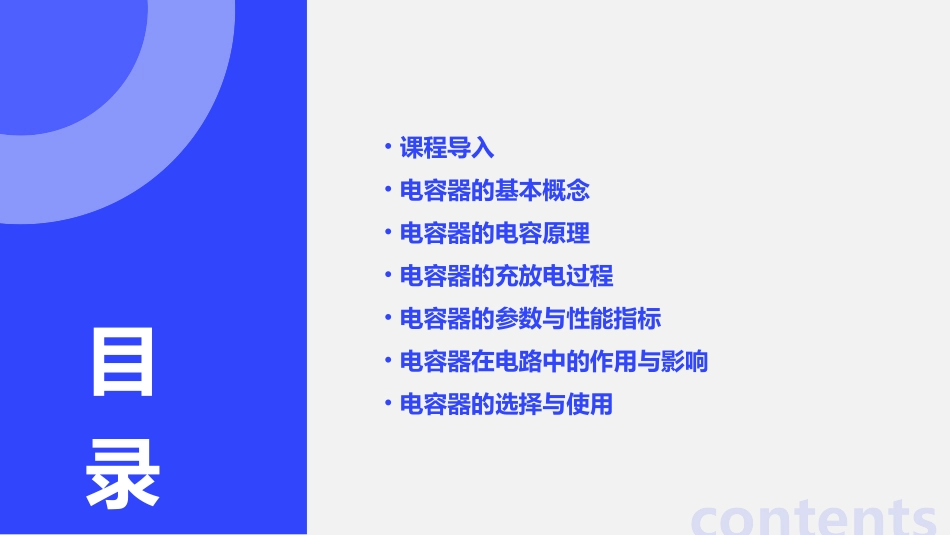

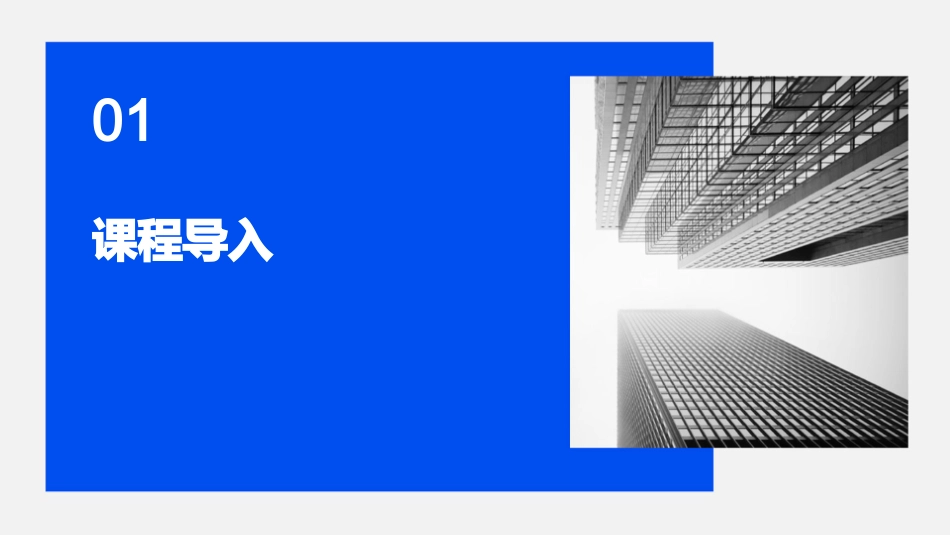

电容器的电容说课课件•课程导入•电容器的基本概念•电容器的电容原理•电容器的充放电过程•电容器的参数与性能指标•电容器在电路中的作用与影响•电容器的选择与使用contents目录课程导入010102课程背景电容器的电容是描述其储存电荷能力的物理量，是电子工程和物理学中的重要概念。电容器是电子电路中的基本元件，具有储存电荷的特性，在交流电和直流电中都有广泛应用。掌握电容器的定义、单位和计算公式。理解电容器的充放电原理和作用。了解电容器在电路中的应用和影响。学习目标课程时长：45分钟教学方法：讲解、演示、实验教学资源：PPT、实验器材、教学视频课程安排电容器的基本概念02电容器的定义电容器是一种容纳电荷的电子元件，由两个平行且相对的导电板组成，通常被称为极板。电容器通过极板上的电荷产生电场，实现电荷的储存和释放。纸介电容器、塑料电容器、陶瓷电容器、云母电容器等。按照介质类型分类按照结构分类按照用途分类固定电容器、可变电容器、微调电容器等。高频电容器、低频电容器、滤波电容器、去耦电容器等。030201电容器的种类用于调谐、选频、滤波等信号处理电路中。信号处理用于平滑直流电压，减小电压波动和噪声。电源滤波在电路中起到旁路的作用，减小电源对电路的干扰。去耦在某些应用中，电容器被用作储能元件，例如在激光器、闪光灯等设备中储存电能以供瞬间释放。储能电容器的应用电容器的电容原理03总结词：电容公式详细描述：电容器的电容是由其电介质决定的，其基本公式是C=εS/d，其中C表示电容，ε表示电介质常数，S表示电容器极板面积，d表示电容器极板间的距离。电容原理的公式总结词：实验演示详细描述：通过实验演示，可以直观地展示电容器的电容原理。例如，通过比较不同电容器对相同电压的响应，可以观察到电容值较大的电容器具有较小的电流。电容原理的实验演示总结词：应用实例详细描述：电容原理在电子工程中有广泛的应用，如滤波器、振荡器、调谐器等。这些应用都是基于电容器的电容值随电压或频率变化而变化的特性。电容原理的应用实例电容器的充放电过程04电荷存储01在充电过程中，正电荷从电源正极流出，经过外电路到达电容器的正极，负电荷从电源负极流出，经过外电路到达电容器的负极。这一过程中，电荷被存储在电容器中。电场建立02随着电荷的积累，电容器正负极板间形成电场，电场强度随电荷量增加而增强。能量转换03充电过程中，电源将其他形式的能量转换为电场能，存储在电容器中。电容器的充电过程放电时，电容器正负极板上的电荷通过外电路释放，正电荷流向电源正极，负电荷流向电源负极。电荷释放放电过程中，电子在电场作用下定向移动形成电流。电流形成放电过程中，电容器中存储的电场能释放出来，转换为其他形式的能量，如热能或机械能。能量转换电容器的放电过程充放电过程中的能量转换充电时能量转换充电过程中，电源将电能转换为电场能并存储在电容器中。放电时能量转换放电过程中，电容器释放存储的电场能，将其转换为其他形式的能量。能量守恒在充放电过程中，能量守恒定律仍然适用。电能和电场能以及其他形式的能量之间相互转换，但总能量保持不变。电容器的参数与性能指标05电容器容量是指其存储电荷的能力，通常用法拉（F）作为单位。定义容量主要取决于电容器电极的表面积和间距。一般来说，电极表面积越大，间距越小，容量越大。影响因素在电路设计中，应根据实际需求选择适当容量的电容器，以满足滤波、储能、耦合等不同功能需求。选择依据电容器的容量重要性过电压可能导致电容器击穿，造成电路故障或安全事故。因此，选择耐压值合适的电容器至关重要。定义耐压值是指电容器在正常工作时所能承受的最大电压。选择建议在选择电容器时，应确保其耐压值高于电路中可能出现的最高电压。此外，对于高电压应用，应选择具有安全认证的电容器以确保可靠性。电容器的耐压值损耗角正切值是指电容器在正常工作时所损失的能量与存储能量之比。定义损耗角正切值与电容器介质、电极材料、温度和工作频率等因素有关。影响因素损耗角正切值越小，说明电容器性能越好，损耗越小。在选择电容器时，应尽量选择损耗...
