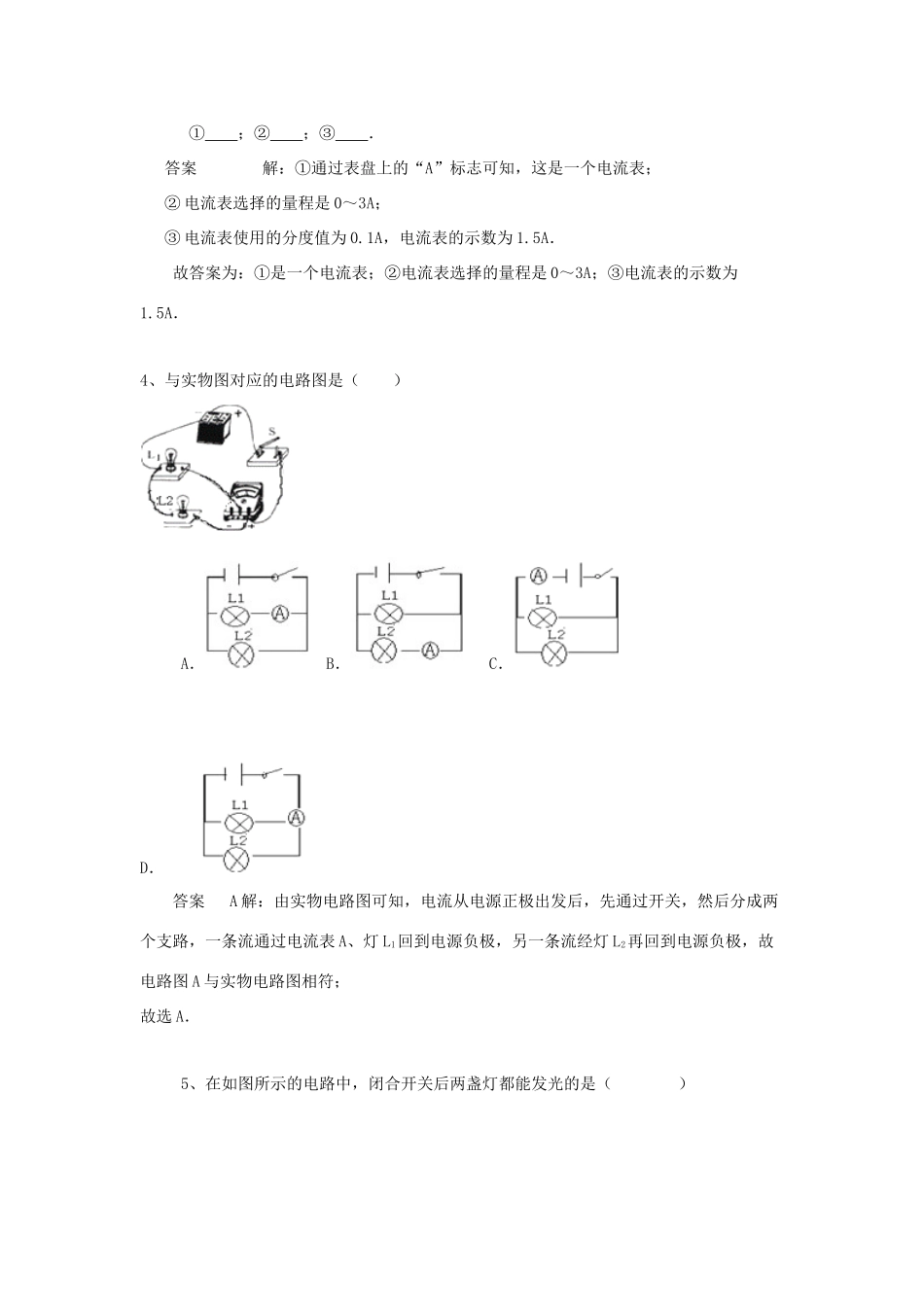

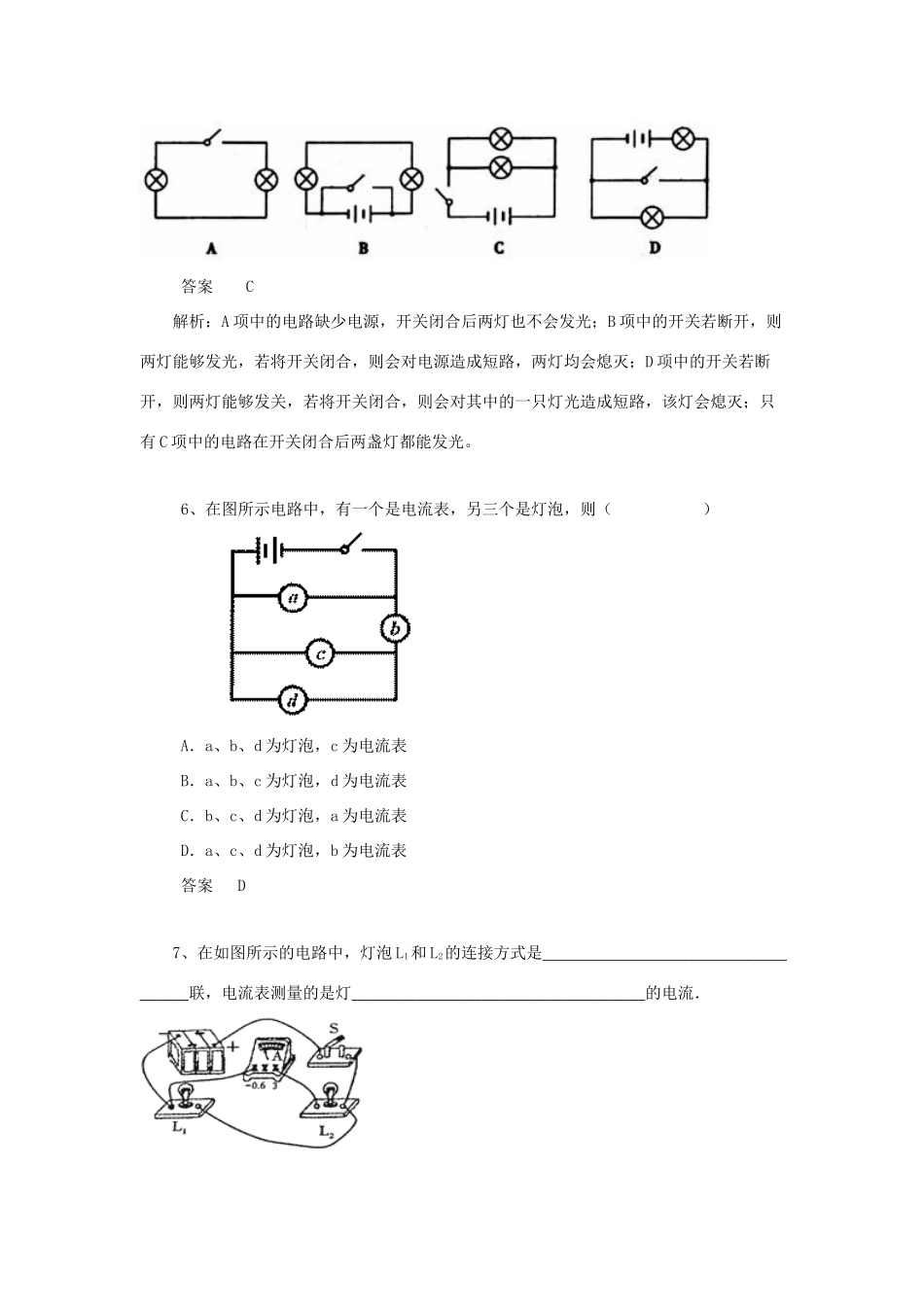

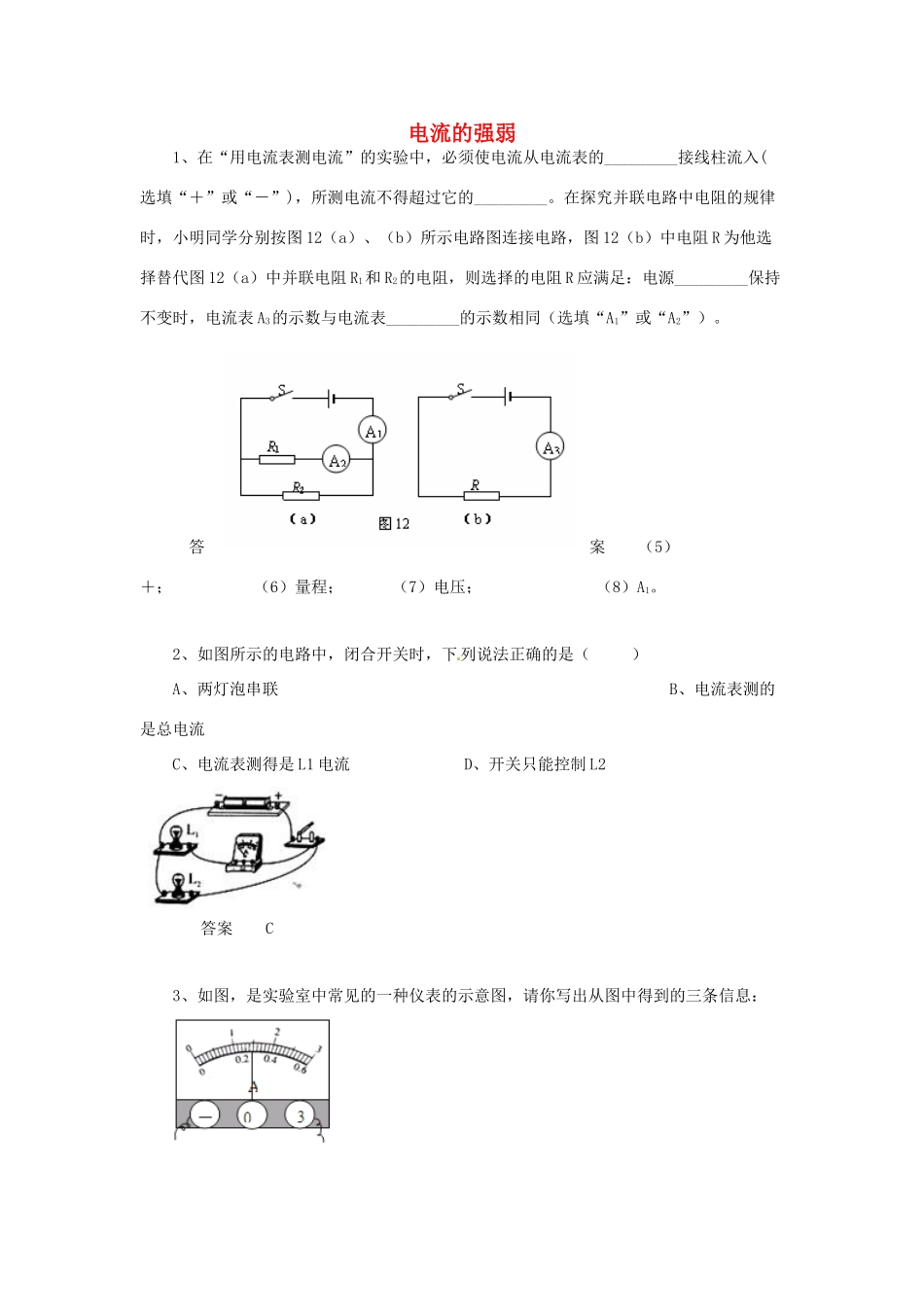

电流的强弱1、在“用电流表测电流”的实验中，必须使电流从电流表的_________接线柱流入(选填“＋”或“－”)，所测电流不得超过它的_________。在探究并联电路中电阻的规律时，小明同学分别按图12（a）、（b）所示电路图连接电路，图12（b）中电阻R为他选择替代图12（a）中并联电阻R1和R2的电阻，则选择的电阻R应满足：电源_________保持不变时，电流表A3的示数与电流表_________的示数相同（选填“A1”或“A2”）。答案（5）＋；（6）量程；（7）电压；（8）A1。2、如图所示的电路中，闭合开关时，下列说法正确的是（）A、两灯泡串联B、电流表测的是总电流C、电流表测得是L1电流D、开关只能控制L2答案C3、如图，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①；②；③．答案解：①通过表盘上的“A”标志可知，这是一个电流表；②电流表选择的量程是0～3A；③电流表使用的分度值为0.1A，电流表的示数为1.5A．故答案为：①是一个电流表；②电流表选择的量程是0～3A；③电流表的示数为1.5A．4、与实物图对应的电路图是（）A．B．C．D．答案A解：由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符；故选A．5、在如图所示的电路中，闭合开关后两盏灯都能发光的是（）答案C解析：A项中的电路缺少电源，开关闭合后两灯也不会发光；B项中的开关若断开，则两灯能够发光，若将开关闭合，则会对电源造成短路，两灯均会熄灭；D项中的开关若断开，则两灯能够发关，若将开关闭合，则会对其中的一只灯光造成短路，该灯会熄灭；只有C项中的电路在开关闭合后两盏灯都能发光。6、在图所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表答案D7、在如图所示的电路中，灯泡L1和L2的连接方式是联，电流表测量的是灯的电流．答案解：读图可知，两个电灯并联，电流表与灯泡L2串联，测量灯泡L2的电流，开关S在干路上．故答案为：并；L28、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是．答案分析：从电流表的正确使用方法进行分析，即测量的电流不能超过电流表的最大量程，电流从电流表的正极流入，负极流出．解答：解：电路中的电流超过了电流表的量程，选择大量程即03A﹣的量程；电流表的正负接线柱接反了，使电流表内部的线圈反向转动，所以指针会反偏；故答案为：电流表的量程选择太小，电流表的正负接线柱接反了9、如图是小明用电流表测量通过灯泡L1的电流时连接的电路，其中少连接了两根导线，请用笔画线代替导线补上，要求：灯泡L1、L2并联，开关同时控制L1、L2的通断．答案分析：首先由电流表只测L1电流，开关控制L1，L2通断，L1，L2都亮知：两只灯泡并联，电流表测量通过L1电流，开关在干路．解：要使两只灯泡并联，在原来的基础上，取一根导线连接在灯泡L2左侧的接线柱和电流表“0.6”处；另取一根导线将电流表的负接线柱与灯泡L1右侧接线柱相连．如图所示：10、如图1的实物图，请在中间的方框中画出实物图对应电路图．如图2所示，闭合开关S，电灯L1与L2的连接方式是联；断开开关S，会发生的现象是；电路连接的不妥之处是．答案分析：（1）由实物图可知，从电源开始经开关后分支，一支经电流表、灯泡L1后回到负极；另一支经灯泡L2回到负极；即此时灯泡L1和电流表、L2并联．（2）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器．解：（1）两只灯泡并联，电流表测量灯泡L1电流，开关控制整个电路，如图：（2）分析电路可以看出，灯泡L2直接并联在电源两端，所以开关S对L2不起控制作用；灯泡L1与开关S串联后并联在电源两端，所以开关断...
