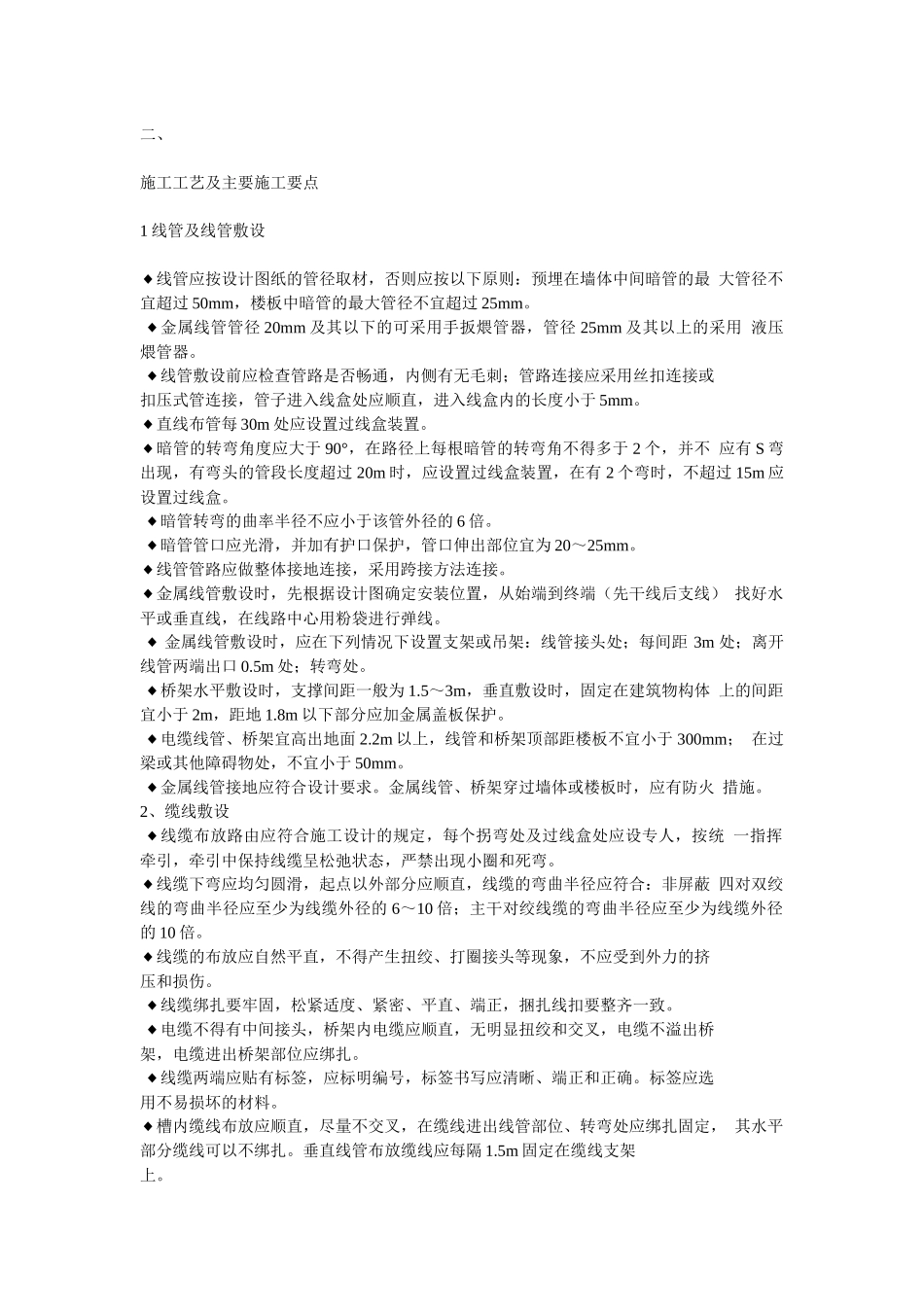

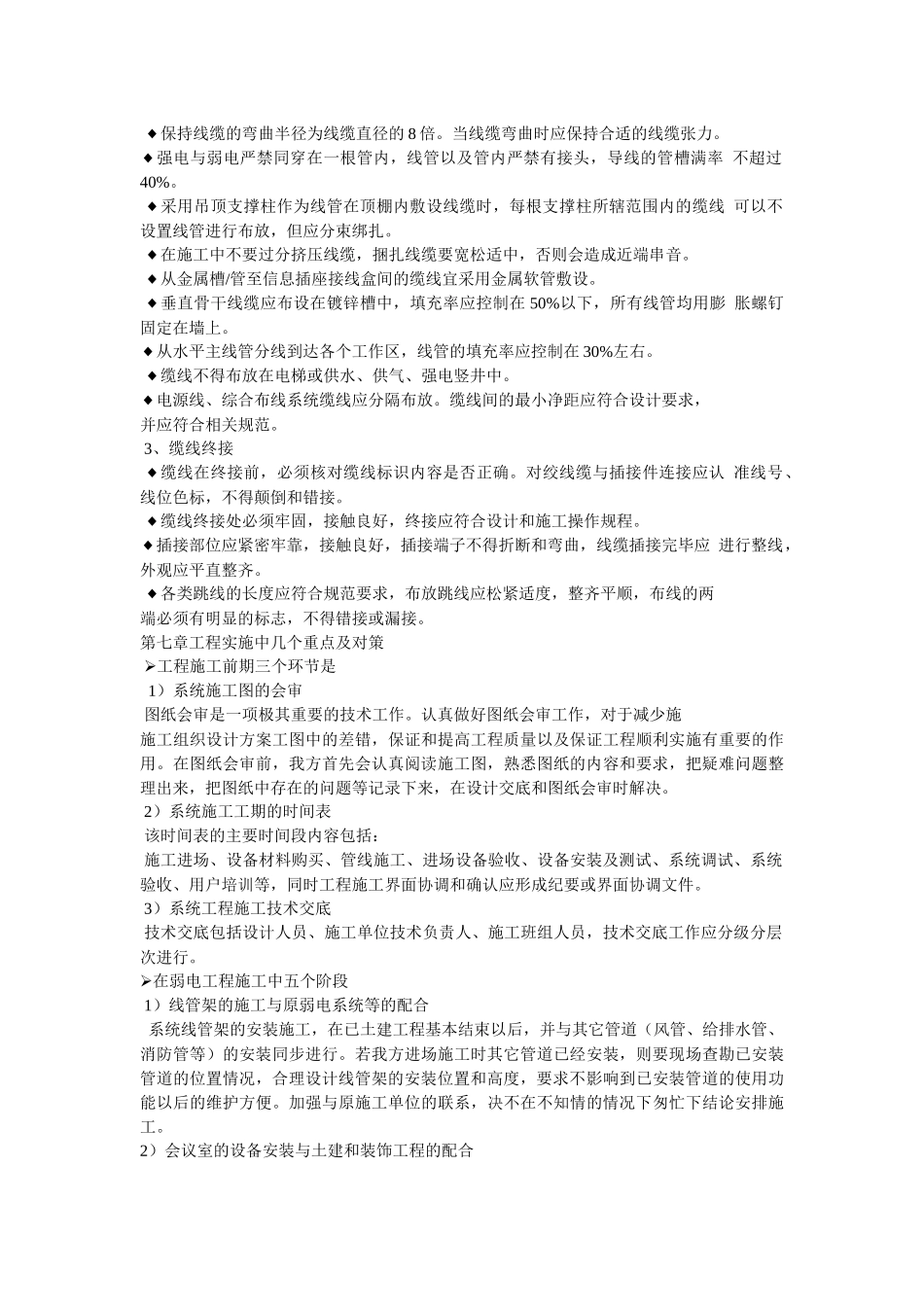

二、施工工艺及主要施工要点1线管及线管敷设◆线管应按设计图纸的管径取材，否则应按以下原则：预埋在墙体中间暗管的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm。◆金属线管管径20mm及其以下的可采用手扳煨管器，管径25mm及其以上的采用液压煨管器。◆线管敷设前应检查管路是否畅通，内侧有无毛刺；管路连接应采用丝扣连接或扣压式管连接，管子进入线盒处应顺直，进入线盒内的长度小于5mm。◆直线布管每30m处应设置过线盒装置。◆暗管的转弯角度应大于90°，在路径上每根暗管的转弯角不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置过线盒装置，在有2个弯时，不超过15m应设置过线盒。◆暗管转弯的曲率半径不应小于该管外径的6倍。◆暗管管口应光滑，并加有护口保护，管口伸出部位宜为20～25mm。◆线管管路应做整体接地连接，采用跨接方法连接。◆金属线管敷设时，先根据设计图确定安装位置，从始端到终端（先干线后支线）找好水平或垂直线，在线路中心用粉袋进行弹线。◆金属线管敷设时，应在下列情况下设置支架或吊架：线管接头处；每间距3m处；离开线管两端出口0.5m处；转弯处。◆桥架水平敷设时，支撑间距一般为1.5～3m，垂直敷设时，固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。◆电缆线管、桥架宜高出地面2.2m以上，线管和桥架顶部距楼板不宜小于300mm；在过梁或其他障碍物处，不宜小于50mm。◆金属线管接地应符合设计要求。金属线管、桥架穿过墙体或楼板时，应有防火措施。2、缆线敷设◆线缆布放路由应符合施工设计的规定，每个拐弯处及过线盒处应设专人，按统一指挥牵引，牵引中保持线缆呈松弛状态，严禁出现小圈和死弯。◆线缆下弯应均匀圆滑，起点以外部分应顺直，线缆的弯曲半径应符合：非屏蔽四对双绞线的弯曲半径应至少为线缆外径的6～10倍；主干对绞线缆的弯曲半径应至少为线缆外径的10倍。◆线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。◆线缆绑扎要牢固，松紧适度、紧密、平直、端正，捆扎线扣要整齐一致。◆电缆不得有中间接头，桥架内电缆应顺直，无明显扭绞和交叉，电缆不溢出桥架，电缆进出桥架部位应绑扎。◆线缆两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。标签应选用不易损坏的材料。◆槽内缆线布放应顺直，尽量不交叉，在缆线进出线管部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线管布放缆线应每隔1.5m固定在缆线支架上。◆保持线缆的弯曲半径为线缆直径的8倍。当线缆弯曲时应保持合适的线缆张力。◆强电与弱电严禁同穿在一根管内，线管以及管内严禁有接头，导线的管槽满率不超过40%。◆采用吊顶支撑柱作为线管在顶棚内敷设线缆时，每根支撑柱所辖范围内的缆线可以不设置线管进行布放，但应分束绑扎。◆在施工中不要过分挤压线缆，捆扎线缆要宽松适中，否则会造成近端串音。◆从金属槽/管至信息插座接线盒间的缆线宜采用金属软管敷设。◆垂直骨干线缆应布设在镀锌槽中，填充率应控制在50%以下，所有线管均用膨胀螺钉固定在墙上。◆从水平主线管分线到达各个工作区，线管的填充率应控制在30%左右。◆缆线不得布放在电梯或供水、供气、强电竖井中。◆电源线、综合布线系统缆线应分隔布放。缆线间的最小净距应符合设计要求，并应符合相关规范。3、缆线终接◆缆线在终接前，必须核对缆线标识内容是否正确。对绞线缆与插接件连接应认准线号、线位色标，不得颠倒和错接。◆缆线终接处必须牢固，接触良好，终接应符合设计和施工操作规程。◆插接部位应紧密牢靠，接触良好，插接端子不得折断和弯曲，线缆插接完毕应进行整线，外观应平直整齐。◆各类跳线的长度应符合规范要求，布放跳线应松紧适度，整齐平顺，布线的两端必须有明显的标志，不得错接或漏接。第七章工程实施中几个重点及对策工程施工前期三个环节是1）系统施工图的会审图纸会审是一项极其重要的技术工作。认真做好图纸会审工作，对于减少施施工组织设计方案工图中的差错，保证和提高工程质量以及保证工程顺利实施有重要的作用。在图纸会审前，我方首先会认真阅读施工图...
