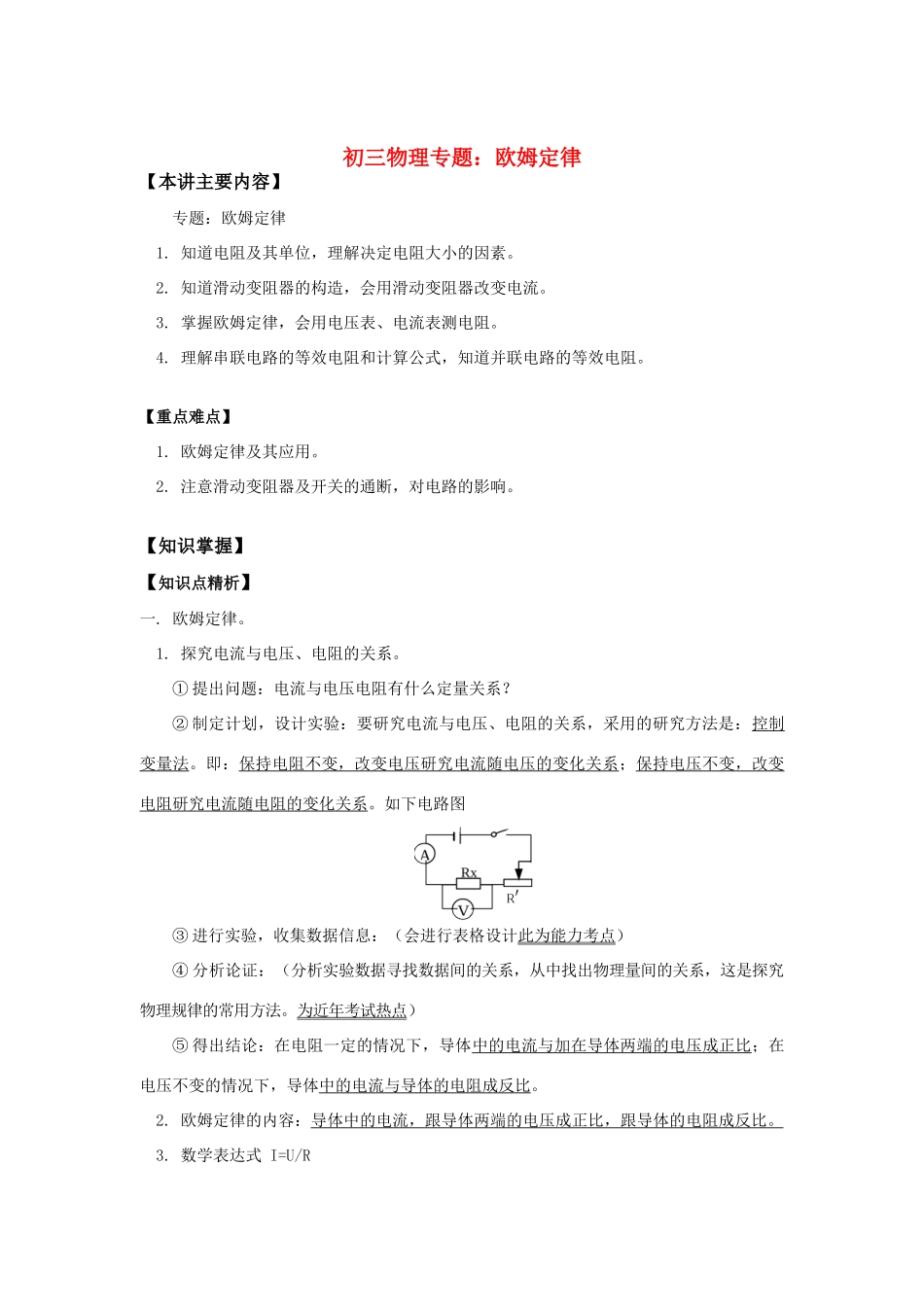

初三物理专题：欧姆定律【本讲主要内容】专题：欧姆定律1.知道电阻及其单位，理解决定电阻大小的因素。2.知道滑动变阻器的构造，会用滑动变阻器改变电流。3.掌握欧姆定律，会用电压表、电流表测电阻。4.理解串联电路的等效电阻和计算公式，知道并联电路的等效电阻。【重点难点】1.欧姆定律及其应用。2.注意滑动变阻器及开关的通断，对电路的影响。【知识掌握】【知识点精析】一.欧姆定律。1.探究电流与电压、电阻的关系。①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。如下电路图③进行实验，收集数据信息：（会进行表格设计此为能力考点）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。为近年考试热点）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。2.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。3.数学表达式I=U/R4.说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。三者单位依次是A、V、Ω③④5.解电学题的基本思路①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角标）；③选择合适的公式或规律进行求解。二.伏安法测电阻1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2.原理：I=U/R3.电路图：（下图）4.步骤：①根据电路图连接实物。连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③算出三次Rx的值，求出平均值。④整理器材。5.讨论：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。（3）如图是两电阻的伏安曲线，则R1＞R2三.串联电路的特点：1.电流：文字：串联电路中各处电流都相等。字母：I=I1=I2=I3=……In2.电压：文字：串联电路中总电压等于各部分电路电压之和。字母：U=U1+U2+U3+……Un3.电阻：文字：串联电路中总电阻等于各部分电路电阻之和。字母：R=R1+R2+R3+……Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。特例：n个相同的电阻R0串联，则总电阻R=nR0.4.分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。字母：U1/U2=R1/R2U1：U2：U3：…=R1：R2：R3：…四.并联电路的特点：1.电流：文字：并联电路中总电流等于各支路中电流之和。字母：I=I1+I2+I3+……In2.电压：文字：并联电路中各支路两端的电压都相等。字母：U=U1=U2=U3=……Un3.电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。字母：1/R=1/R1+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。特例：n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=4.分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。字母：I1/I2=R2/R1【解题方法指导】例1.根据欧姆定律公式I＝U/R，可导出R＝U/I，关于此公式，下面说法正确的是（）A.导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小跟导体两端的电压和通过导体的电流无关D.当导体两端电压为零时，导体电阻也为零分析与解：当导体中电流一定时，应该是导体两端电压跟这段导体的电阻成正比，而不是导体电阻的大小跟导体两端的电压成正比；当导体两端电压一定时，电流跟电阻成反比，而...
