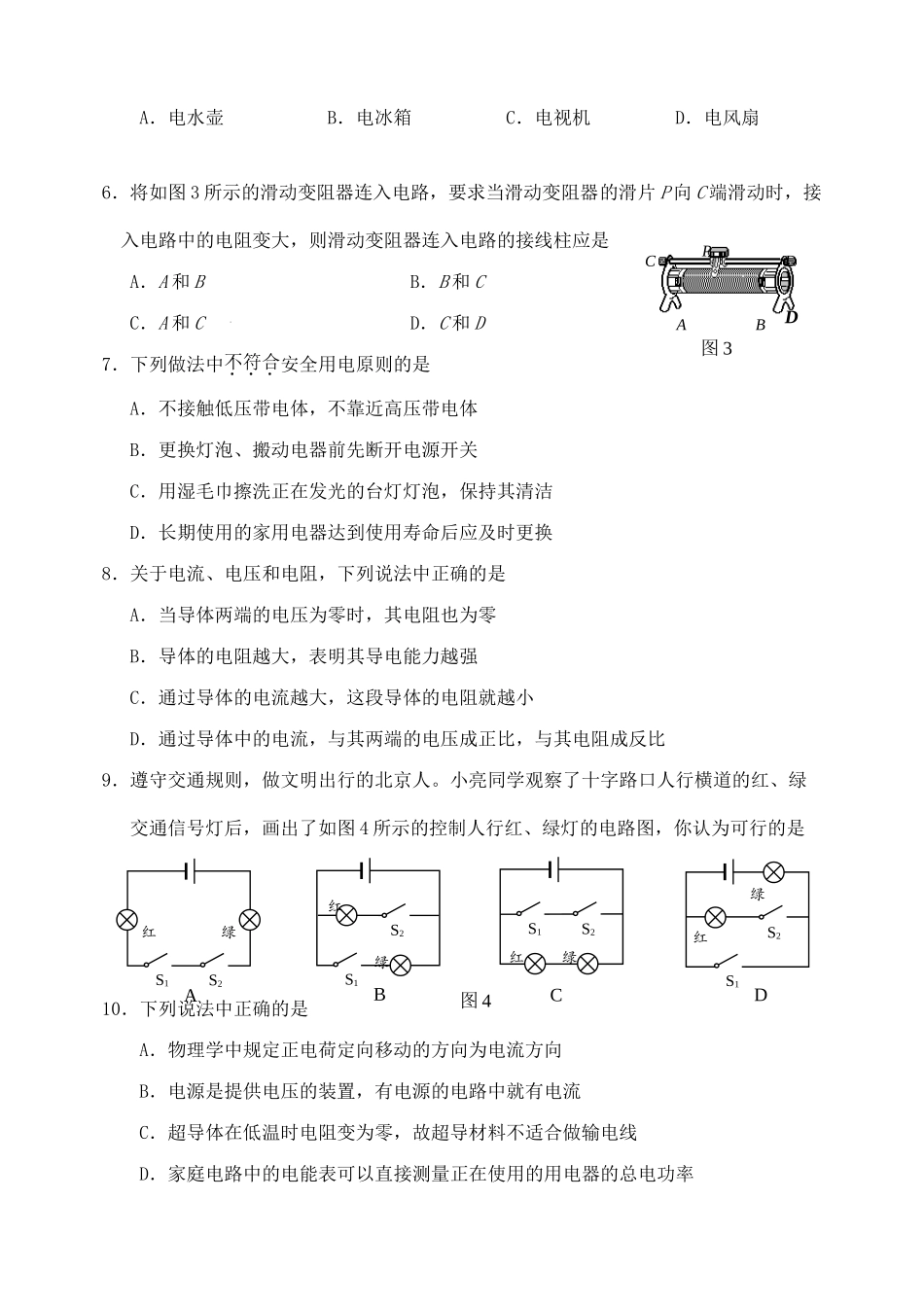

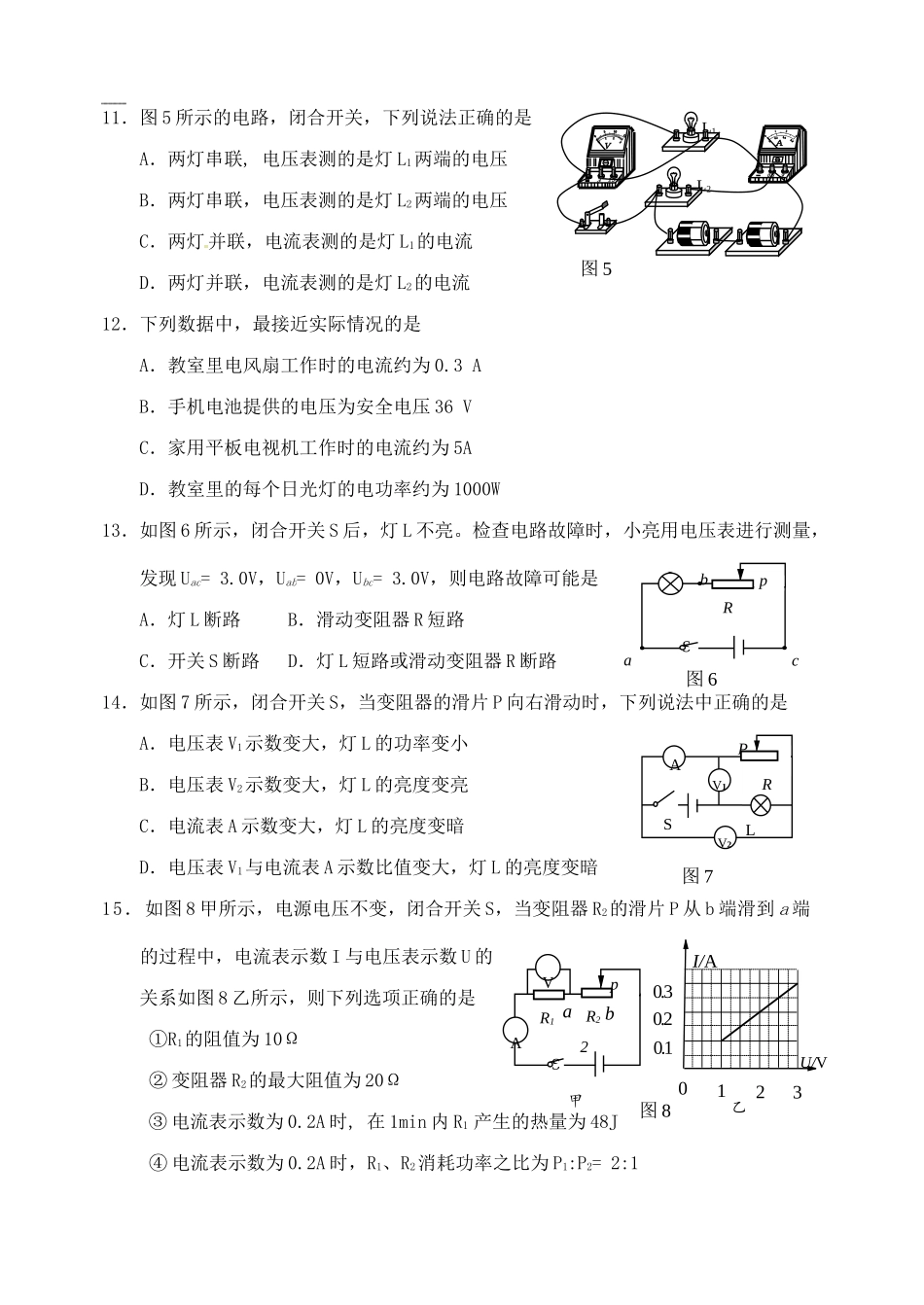

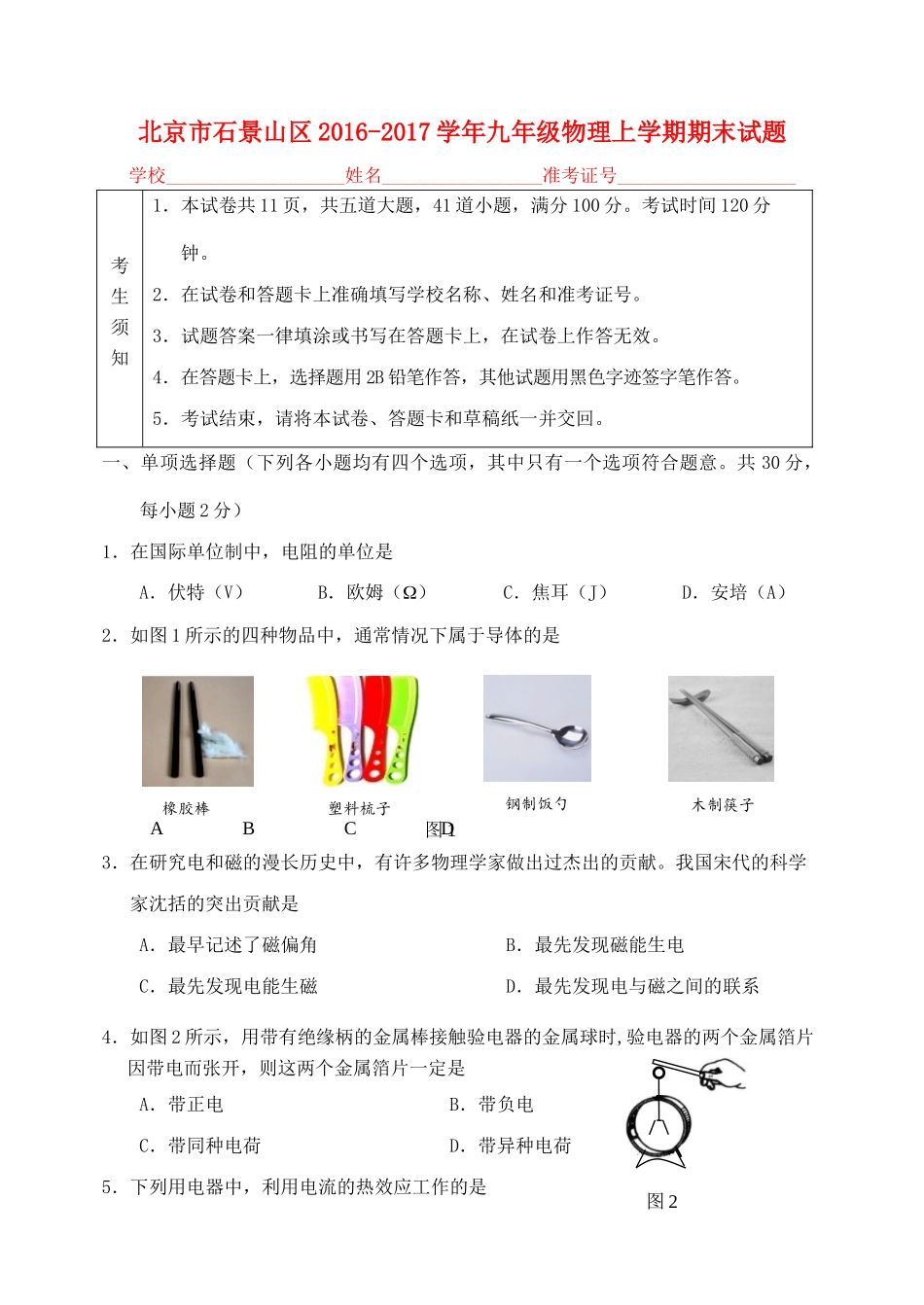

北京市石景山区2016-2017学年九年级物理上学期期末试题学校___________________姓名_________________准考证号___________________考生须知1．本试卷共11页，共五道大题，41道小题，满分100分。考试时间120分钟。2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。5．考试结束，请将本试卷、答题卡和草稿纸一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．在国际单位制中，电阻的单位是A．伏特（V）B．欧姆（）C．焦耳（J）D．安培（A）2．如图1所示的四种物品中，通常情况下属于导体的是3．在研究电和磁的漫长历史中，有许多物理学家做出过杰出的贡献。我国宋代的科学家沈括的突出贡献是A．最早记述了磁偏角B．最先发现磁能生电C．最先发现电能生磁D．最先发现电与磁之间的联系4．如图2所示，用带有绝缘柄的金属棒接触验电器的金属球时,验电器的两个金属箔片因带电而张开，则这两个金属箔片一定是A．带正电B．带负电C．带同种电荷D．带异种电荷5．下列用电器中，利用电流的热效应工作的是图2图1ABCD钢制饭勺木制筷子塑料梳子橡胶棒A．电水壶B．电冰箱C．电视机D．电风扇6．将如图3所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向C端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是A．A和BB．B和CC．A和CD．C和D7．下列做法中不符合安全用电原则的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前先断开电源开关C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D．长期使用的家用电器达到使用寿命后应及时更换8．关于电流、电压和电阻，下列说法中正确的是A．当导体两端的电压为零时，其电阻也为零B．导体的电阻越大，表明其导电能力越强C．通过导体的电流越大，这段导体的电阻就越小D．通过导体中的电流，与其两端的电压成正比，与其电阻成反比9．遵守交通规则，做文明出行的北京人。小亮同学观察了十字路口人行横道的红、绿交通信号灯后，画出了如图4所示的控制人行红、绿灯的电路图，你认为可行的是10．下列说法中正确的是A．物理学中规定正电荷定向移动的方向为电流方向B．电源是提供电压的装置，有电源的电路中就有电流C．超导体在低温时电阻变为零，故超导材料不适合做输电线D．家庭电路中的电能表可以直接测量正在使用的用电器的总电功率ACDDB图3PA图4BCDS2S1红绿S2红绿S1S1S2红绿绿S2S1红11．图5所示的电路，闭合开关，下列说法正确的是A．两灯串联,电压表测的是灯L1两端的电压B．两灯串联，电压表测的是灯L2两端的电压C．两灯并联，电流表测的是灯L1的电流D．两灯并联，电流表测的是灯L2的电流12．下列数据中，最接近实际情况的是A．教室里电风扇工作时的电流约为0.3AB．手机电池提供的电压为安全电压36VC．家用平板电视机工作时的电流约为5AD．教室里的每个日光灯的电功率约为1000W13．如图6所示，闭合开关S后，灯L不亮。检查电路故障时，小亮用电压表进行测量，发现Uac=3.0V，Uab=0V，Ubc=3.0V，则电路故障可能是A．灯L断路B．滑动变阻器R短路C．开关S断路D．灯L短路或滑动变阻器R断路14．如图7所示，闭合开关S，当变阻器的滑片P向右滑动时，下列说法中正确的是A．电压表V1示数变大，灯L的功率变小B．电压表V2示数变大，灯L的亮度变亮C．电流表A示数变大，灯L的亮度变暗D．电压表V1与电流表A示数比值变大，灯L的亮度变暗15．如图8甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图8乙所示，则下列选项正确的是①R1的阻值为10Ω②变阻器R2的最大阻值为20Ω③电流表示数为0.2A时,在1min内R1产生的热量为48J④电流表示数为0.2A时，R1、R2消耗功率之比为P1:P2=2:1L图6SRpacbPRAV1V2LS图7图80.20.10.3V甲ASR22pR1ba乙0213I/AU/V图5L2L1A．只有①②正确B．只有②④正确C．只有①②③正确D．只有①②④正确二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个...
