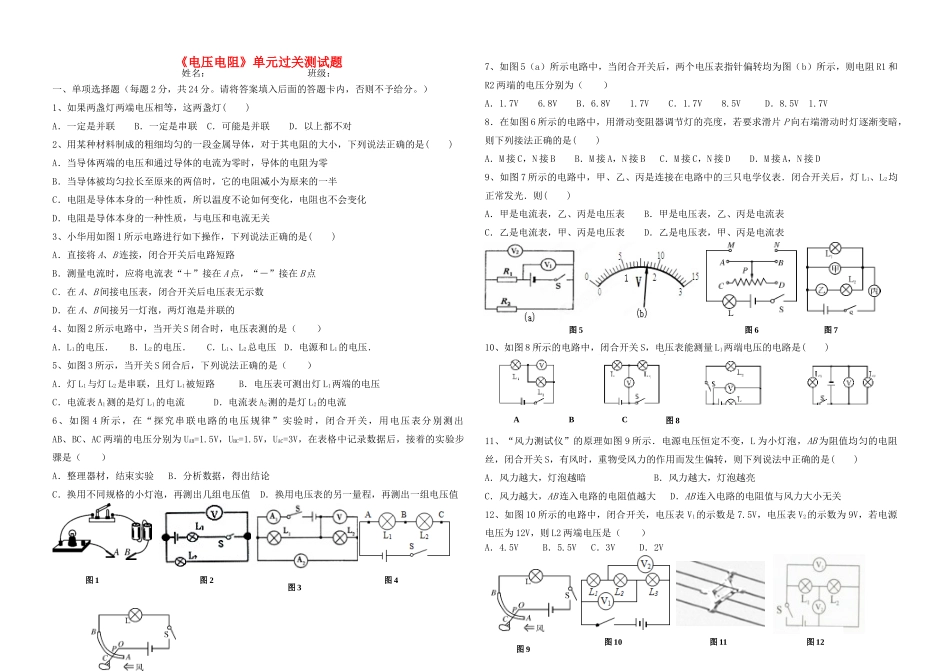

九年九年级物理全册 第十六章 电压 电阻单元过关测试(新版)新人教版试卷_第1页
1/3
九年九年级物理全册 第十六章 电压 电阻单元过关测试(新版)新人教版试卷_第2页
2/3
九年九年级物理全册 第十六章 电压 电阻单元过关测试(新版)新人教版试卷_第3页
3/3
《电压电阻》单元过关测试题姓名:班级:一、单项选择题(每题2分,共24分。请将答案填入后面的答题卡内,否则不予给分。)1、如果两盏灯两端电压相等,这两盏灯()A.一定是并联B.一定是串联C.可能是并联D.以上都不对2、用某种材料制成的粗细均匀的一段金属导体,对于其电阻的大小,下列说法正确的是()A.当导体两端的电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长至原来的两倍时,它的电阻减小为原来的一半C.电阻是导体本身的一种性质,所以温度不论如何变化,电阻也不会变化D.电阻是导体本身的一种性质,与电压和电流无关3、小华用如图1所示电路进行如下操作,下列说法正确的是()A.直接将A、B连接,闭合开关后电路短路B.测量电流时,应将电流表“+”接在A点,“-”接在B点C.在A、B间接电压表,闭合开关后电压表无示数D.在A、B间接另一灯泡,两灯泡是并联的4、如图2所示电路中,当开关S闭合时,电压表测的是()A.L1的电压.B.L2的电压.C.L1、L2总电压D.电源和L1的电压.5、如图3所示,当开关S闭合后,下列说法正确的是()A.灯L1与灯L2是串联,且灯L1被短路B.电压表可测出灯L1两端的电压C.电流表A1测的是灯L1的电流D.电流表A2测的是灯L2的电流6、如图4所示,在“探究串联电路的电压规律”实验时,闭合开关,用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V,UBC=1.5V,UAC=3V,在表格中记录数据后,接着的实验步骤是()A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电压值D.换用电压表的另一量程,再测出一组电压值7、如图5(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为()A.1.7V6.8VB.6.8V1.7VC.1.7V8.5VD.8.5V1.7V8.在如图6所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是()A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D9、如图7所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表.闭合开关后,灯L1、L2均正常发光.则()A.甲是电流表,乙、丙是电压表B.甲是电压表,乙、丙是电流表C.乙是电流表,甲、丙是电压表D.乙是电压表,甲、丙是电流表10、如图8所示的电路中,闭合开关S,电压表能测量L1两端电压的电路是()11、“风力测试仪”的原理如图9所示.电源电压恒定不变,L为小灯泡,AB为阻值均匀的电阻丝,闭合开关S,有风时,重物受风力的作用而发生偏转,则下列说法中正确的是()A.风力越大,灯泡越暗B.风力越大,灯泡越亮C.风力越大,AB连入电路的电阻值越大D.AB连入电路的电阻值与风力大小无关http://12、如图10所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是()A.4.5VB.5.5VC.3VD.2V图1图2图3图4图5图6图7ABCD图8图9图10图11图12选择题答题卡题号12345678910答案二、填空题(每空1分,共12分)10、导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度和__________.有两段导线甲和乙,在相同电压下,通过导线甲的电流较小,通过导线乙的电流较大,由此可知导线______(填“甲”或“乙”)的电阻较大.11、电压是的原因,一般情况下人体的安全电压是________V.12、如图11所示的是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的____________,从而减小了导线的__________,以达到减少输电线上电能损失的目的.13、如图12所示,已知电源是由三节干电池串联组成,如果L1两端的电压是2V,则电压表V1的示数约是V;电压表V2的示数约是V;L2两端的电压约是V。14、某滑动变阻器上标有“100Ω0.5A”。其中“100Ω”表示,“0.5A”表示;通常使用前应将滑动变阻器的滑动片调至的位置,以达到保护电路的目的。三、作图、实验探究题(共18分)15、小明同学在学习了滑动变阻器后,想利用滑动变阻器来改变小灯泡的亮度,于是设计了如图13所示的电路图,请你帮小明同学将图14电路连接起来。小华同学也按小明设计的电路图连接好电路,开关闭合后,无论怎样移动滑...
