电磁铁电磁继电器(含动画).课件VIP免费

电磁铁电磁继电器(含动画).课件_第1页
1/23
电磁铁电磁继电器(含动画).课件_第2页
2/23
电磁铁电磁继电器(含动画).课件_第3页
3/23

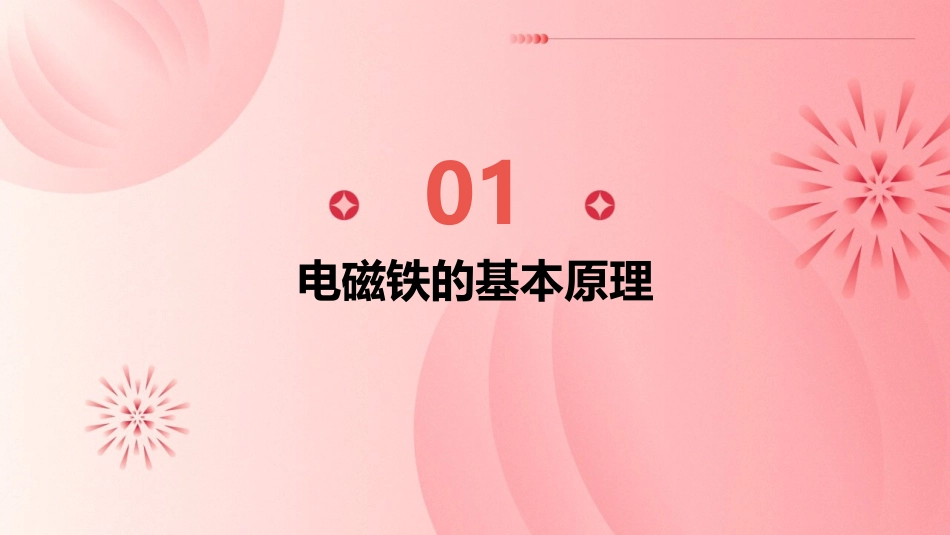

电磁铁电磁继电器(含动画)课件•电磁铁的基本原理•电磁继电器的工作原理•电磁继电器的分类与选择•电磁继电器的应用•电磁继电器的发展趋势与未来展望目录01电磁铁的基本原理电磁铁由线圈和铁芯组成,当电流通过线圈时,会产生磁场,吸引铁芯。电磁铁的磁力大小与线圈的匝数、电流的大小以及铁芯的材料有关。改变电流的方向可以改变电磁铁的磁极。电磁铁的工作原理0102电磁铁的磁力计算磁力大小与线圈中的电流和线圈的匝数成正比,与铁芯的导磁率成正比。根据安培环路定律和毕奥-萨伐尔定律,可以计算电磁铁的磁力大小。电磁铁的应用实例电磁铁在工业自动化、电力、交通等领域有广泛应用,如电磁阀、电磁制动器、电梯控制等。在家庭生活中,电磁炉和电动牙刷也利用了电磁铁的原理。02电磁继电器的工作原理触点系统由常开触点和常闭触点组成,用于接通或断开电路。反力装置和复位机构用于保持继电器处于稳定状态。电磁系统由线圈、铁芯和衔铁组成,用于产生磁场。继电器的基本结构继电器的动作原理当线圈通电时,产生磁场,吸引衔铁。衔铁通过反力装置和复位机构的作用,使常开触点闭合,常闭触点断开。当线圈断电时,磁场消失,衔铁在反力装置的作用下复位,触点状态也随之改变。用于控制电动机、灯光等设备的启动和停止。自动控制用于过流、过压等保护电路中,防止设备损坏。保护电路用于传输开关信号,如电梯控制、门禁系统等。信号传输继电器的应用实例03电磁继电器的分类与选择电磁继电器的分类直流继电器、交流继电器。电流继电器、电压继电器。控制继电器、保护继电器。电磁继电器、时间继电器、热继电器等。按工作电源分按输入量分按用途分按动作原理分010204电磁继电器的选择根据控制要求选择继电器的种类和规格。根据控制电路的电源选择合适的工作电压和电流。根据控制电路的电流选择合适的触点类型和数量。根据工作环境选择合适的防护等级和安装方式。03使用前应仔细阅读说明书,了解继电器的性能和使用方法。安装时应按照说明书的要求正确接线,并确保工作电压和电流不超过继电器的额定值。使用过程中应定期检查继电器的触点是否松动或磨损,如有问题应及时处理。在使用交流继电器时应注意线圈的电压相位要与控制电流相位一致,否则可能无法正常工作。01020304电磁继电器的使用注意事项04电磁继电器的应用电机控制在工业自动化中,电磁继电器常用于电机控制,如控制电机的启动、停止和方向,实现设备的自动化运转。自动化控制系统电磁继电器作为控制元件,用于自动化生产线、包装机械、印刷机械等设备的控制系统,实现设备的自动化操作。液压和气动控制通过电磁继电器控制液压和气动系统,可以实现自动化生产线的各种动作,如夹紧、放松、上升、下降等。在工业自动化中的应用在电力系统中,电磁继电器用于自动切换电路,确保供电的可靠性和稳定性。自动切换保护和控制智能家居电磁继电器用于保护和控制电力系统中的各种设备,如变压器、发电机和电动机等。在智能家居中,电磁继电器用于控制家电设备的电源,实现远程控制和定时开关等功能。030201在电力系统中的应用电磁继电器用于控制空调和冰箱的压缩机,实现制冷和制热功能。空调和冰箱在洗衣机和洗碗机中,电磁继电器用于控制电动机的正反转,实现洗涤和漂洗等功能。洗衣机和洗碗机在电视和音响中,电磁继电器用于控制频道切换、音量调节等功能。电视和音响在家用电器中的应用05电磁继电器的发展趋势与未来展望微型化随着电子技术的不断发展,电磁继电器的体积逐渐减小,功能却越来越强大。微型化的电磁继电器能够满足空间受限的应用需求,如医疗设备、航空航天等。集成化将多个电磁继电器集成在一个芯片上,实现多功能集成。集成化的电磁继电器可以降低系统复杂性和成本,提高可靠性。微型化与集成化高性能的电磁继电器具有更快的响应速度、更高的开关频率和更低的功耗,能够满足高精度和高效率的应用需求。高性能通过引入微处理器或人工智能技术,使电磁继电器具有自诊断、自适应和远程控制等功能,提高其智能化水平。智能化高性能与智能化环保采用环保材料和工艺,减少电磁继电器对环境的污染。同时,优化产品...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电磁铁电磁继电器(含动画).课件
