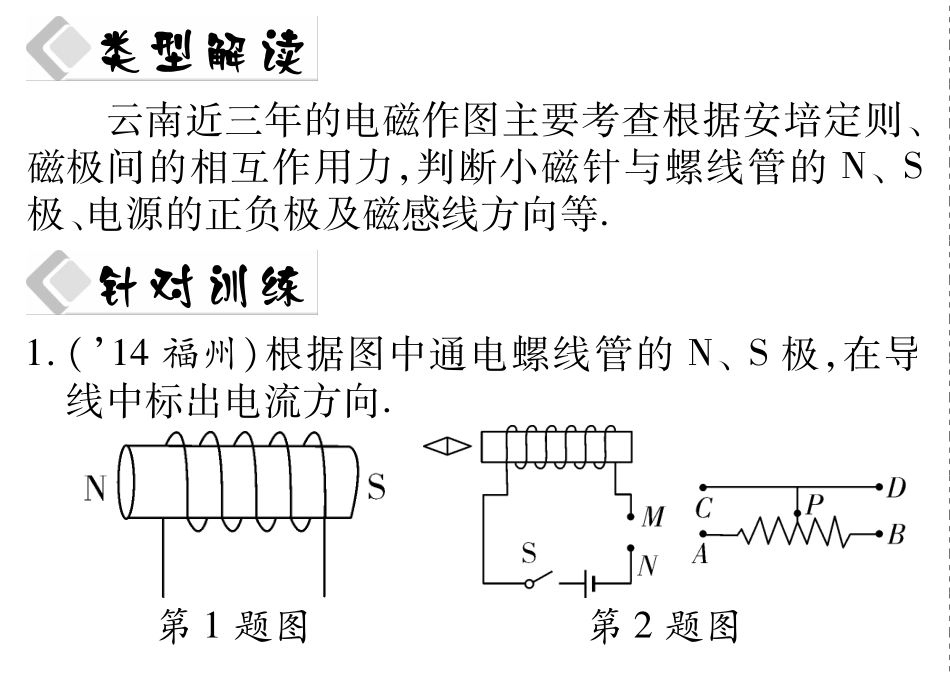

�������������一般电路作图考查根据实验条件或内容补充完整实物图，或者根据电路图补充实物图的连接，其中包括滑动变阻器与电表的连接、电路错误连线的判断等，常在实验题中进行考查；家庭电路的连接主要考查开关、灯泡、三孔插座与零线、火线的连接方式．�����１．（’１４陕西）如图所示是探究电流与电压关系的电路，请你用笔画线代替导线，完成实物连接（要求：滑动变阻器接入电路中的阻值最大）．第１题图第２题图２．（’１４大连）请将图中的器材连接完整．要求：两灯串联，电压表只测灯Ｌ１两端的电压．３．如图甲所示是某实验小组设计的测量光敏电阻阻值的电路图，请在图乙中连接实物图，已知光敏电阻最小阻值约为１８Ω．第３题图４．（’１４烟台）请以笔画线代替导线，将图乙中的实物连接起来，电源电压１２Ｖ，小灯泡标有“６Ｖ０．３Ａ”．第４题图５．（’１４汕尾）按照题图所示的实物电路，画出对应的电路图．第５题图６．（’１４牡丹江）如图所示，请用笔画线代替导线，将插座、电灯和开关正确接入家庭电路中．第６题图７．（’１４巴中）请把如图所示电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）第７题图�������������云南近三年的电磁作图主要考查根据安培定则、磁极间的相互作用力，判断小磁针与螺线管的Ｎ、Ｓ极、电源的正负极及磁感线方向等．�����１．（’１４福州）根据图中通电螺线管的Ｎ、Ｓ极，在导线中标出电流方向．第１题图第２题图２．如图所示，将滑动变阻器接入电路ＭＮ处．要求：Ｓ闭合，变阻器滑片Ｐ向右滑动，电磁铁的磁性减弱．请连图，并标出小磁针的Ｎ、Ｓ极．３．（’１４白银）请在图中小磁针左侧的括号中标出Ｎ或Ｓ极，在虚线上标出磁感线的方向．第３题图第４题图４．（’１４苏州）如图所示，小磁针在图示位置静止，请标出通电螺线管的Ｎ极和电源的正极．０２１�������������一般电路作图考查根据实验条件或内容补充完整实物图，或者根据电路图补充实物图的连接，其中包括滑动变阻器与电表的连接、电路错误连线的判断等，常在实验题中进行考查；家庭电路的连接主要考查开关、灯泡、三孔插座与零线、火线的连接方式．�����１．（’１４陕西）如图所示是探究电流与电压关系的电路，请你用笔画线代替导线，完成实物连接（要求：滑动变阻器接入电路中的阻值最大）．第１题图第２题图２．（’１４大连）请将图中的器材连接完整．要求：两灯串联，电压表只测灯Ｌ１两端的电压．３．如图甲所示是某实验小组设计的测量光敏电阻阻值的电路图，请在图乙中连接实物图，已知光敏电阻最小阻值约为１８Ω．第３题图４．（’１４烟台）请以笔画线代替导线，将图乙中的实物连接起来，电源电压１２Ｖ，小灯泡标有“６Ｖ０．３Ａ”．第４题图５．（’１４汕尾）按照题图所示的实物电路，画出对应的电路图．第５题图６．（’１４牡丹江）如图所示，请用笔画线代替导线，将插座、电灯和开关正确接入家庭电路中．第６题图７．（’１４巴中）请把如图所示电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）第７题图�������������云南近三年的电磁作图主要考查根据安培定则、磁极间的相互作用力，判断小磁针与螺线管的Ｎ、Ｓ极、电源的正负极及磁感线方向等．�����１．（’１４福州）根据图中通电螺线管的Ｎ、Ｓ极，在导线中标出电流方向．第１题图第２题图２．如图所示，将滑动变阻器接入电路ＭＮ处．要求：Ｓ闭合，变阻器滑片Ｐ向右滑动，电磁铁的磁性减弱．请连图，并标出小磁针的Ｎ、Ｓ极．３．（’１４白银）请在图中小磁针左侧的括号中标出Ｎ或Ｓ极，在虚线上标出磁感线的方向．第３题图第４题图４．（’１４苏州）如图所示，小磁针在图示位置静止，请标出通电螺线管的Ｎ极和电源的...
